Extensometer für Druck- Biege- und Bauteilprüfungen

Download

Max. Messbereich

diverse

Temperaturbereich

Raumtemperatur

Material

Kunststoff
Holz
Faserverbund-werkstoffe

Versuchsart + Breitenänderung

Druckversuch
Biegeversuch
Bauteilprüfung

Durchbiegung, Verformung und das Setzverhalten zuverlässig und genau bestimmen

Ein wichtiger Faktor, um sichere Prüfergebnisse zu erhalten, ist ein minimaler Einfluss des Wegaufnehmers auf die Prüfung. Der ZwickRoell Wegaufnehmer ermöglicht sichere Prüfergebnisse durch einen festen Anbau, eine exakte axiale Ausrichtung und Verfolgung sowie eine geringe Zunahme der Kontaktkraft, die den Verlauf der Prüfung und die Prüfergebnisse nicht beeinflusst.
Der Wegaufnehmer erzielt eine hohe Messgenauigkeit unabhängig von der Prüftemperatur. Denn temperaturbedingte Genauigkeitsabweichungen werden an allen ZwickRoell-Prüfmaschinen automatisch kompensiert.

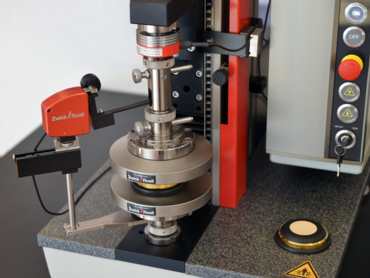

Verformungsmessung an einem Dämpfer mit dem Wegaufnehmer T-15

Extensometer für Druckprüfungen, Biegeprüfungen und Bauteilprüfungen sollen einen minimalen Einfluss auf die Prüfung nehmen, um sichere Prüfergebnisse zu erzielen. Eine einfache und effektive Variante für diese Prüfungen ist der hier gezeigte Wegaufnehmer T15.

Deformation Measurement on a Damper Using the T15 Displacement Transducer

Vorteile & Merkmale

Zuverlässige Prüfergebnisse durch ein anwendungsgerechtes Design

Genauigkeitsklasse 1 nach ISO 9513 (garantierte Genauigkeit von ±1% des gemessenen Wertes) und Genauigkeitsklasse B2 nach ASTM E 83 (auf Basis Messlänge 50 mm).
Die ZwickRoell Wegaufnehmer erfüllen diese Genauigkeit sowohl bei Prüfung unter Raumtemperatur als auch im erweiterten Temperaturbereich.
Reproduzierbare Messergebnisse durch eine exakte, identische Messposition nach Arretieren des Messfühlers. So wird eine unbemerkte Fehlmessung vermieden.
Die Kontaktkraft ändert sich während der Prüfung nur minimal.
Verformungseinflüsse von Lastrahmen und Kraftaufnehmer sind ausgeschlossen. Der Wegaufnehmer wird direkt am Biegetisch oder an der Druckplatte montiert.
Hohe Genauigkeit in der Temperierkammer: temperaturbedingte Genauigkeitsabweichungen werden kompensiert.

Einfaches Handling und Überlastschutz

Einfaches An- und Absetzen, geringer Bedienereinfluss.
Der Wegaufnehmer ist vor Beschädigung geschützt, der Messfühler löst bei Überlast mechanisch aus.

Perfekte Abdeckung verschiedener Anwendungen

Die Wegaufnehmer decken mehrere Anwendungen ab

3- und 4-Punkt-Biegeprüfungen: Die Wegaufnehmer sind mit allen ZwickRoell Biegetischen kombinierbar und nachrüstbar. Zusammen mit der ProLine ergibt sich ein wirtschaftliches System für Prüfungen nach Norm.
Druckprüfung (nur T15), zum Beispiel Verformungsmessung an Dichtungen, Komponenten und Bauteilen sowie Setzverhalten an Gummi und Elastomeren: Die Verformung, das Setzverhalten wird exakt in der Prüfachse (ohne parasitäre Verformungseinflüsse) gemessen, denn es werden spezielle Anschlussstücke mit Messöffnung verwendet.
Bauteil- und Komponentenprüfung: Die Wegaufnehmer lassen sich durch die mechanische Schnittstelle beispielsweise in einem Messstativ fixieren, um Bauteil- und Komponentenprüfungen durchzuführen - auch kopfüber.
Prüfungen unter Temperatur: Alle Wegaufnehmer können zusammen mit der AllroundLine in der Temperierkammer verwendet werden (-70 ... + 200 °C). Dabei sind ein einfaches Handling und hohe Genauigkeit garantiert.

Anwendungsbereich

Biegeprüfung an
Kunststoffen: nach ISO 178, ASTM D 790
Faserverbundwerkstoffen: ISO 14125, EN 2562, ASTM D 7264, ASTM D 4476, ASTM D 6272
Sandwich Composites: ASTM D 7249
Holz: DIN 52186 (3- oder 4-Punkt-Biegeversuch), ISO 3133, EN 310, ASTM D 3043
Druckprüfung
Setzverhalten an Gummi und Elastomeren: nach ASTM D 575, ISO 7743, ISO 815, ASTM D 395, ASTM D 1229
Prüfung von Komponenten und Bauteilen, zum Beispiel Dichtungen oder Dämpfer
Alle Prüfungen auch unter Temperatur (-70 ... +200 °C)

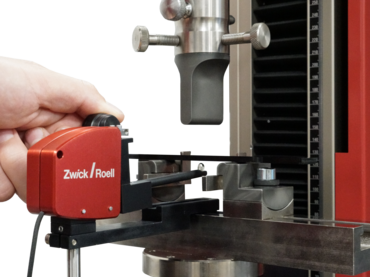

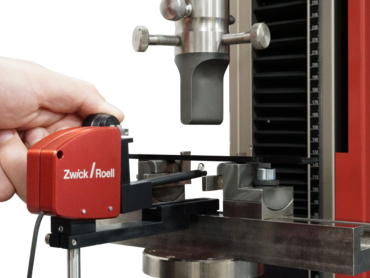

Wegaufnehmer für 3-Punkt-Biegeprüfung

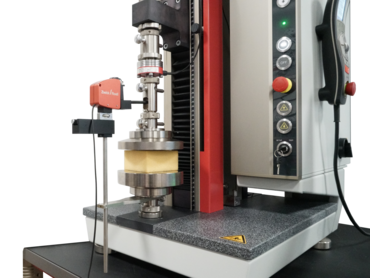

Wegaufnehmer für Bauteile und Komponenten

Wegaufnehmer mit Druckprüfung

Technischer Überblick

Beschreibung	Wert
Typ	Wegaufnehmer T15
Artikel-Nr.	1090621
Maße
Länge	116	mm
Breite	65	mm
Tiefe	37	mm
Messweg	15	mm
Anpresskraft, min	0,06	N
Federrate	0,0106	N/mm
Genauigkeitsklasse
nach ISO 9513	1
nach ASTM E83 (Basis: Messlänge 50 mm)	B2
Umgebungstemperatur	-70 ... +200	°C
Mindestversion	testXpert III V 1.6
Gewicht	120	g
Option Druckprüfung	verfügbar
Lieferumfang
	1	Stück
Aufbewahrungskoffer	1	Stück

Beschreibung	Wert
Typ	Wegaufnehmer T25
Artikel-Nr.	1091765
Maße
Länge	221	mm
Breite	65	mm
Tiefe	37	mm
Messweg	25	mm
Anpresskraft, min	0,18	N
Federrate	0,0057	N/mm
Genauigkeitsklasse
nach ISO 9513	1
nach ASTM E83 (Basis: Messlänge 50 mm)	B2
Umgebungstemperatur	-70 ... +200	°C
Mindestversion	testXpert III V 1.6
Gewicht	126	g
Option Druckprüfung	Nicht verfügbar
Lieferumfang
	1	Stück
Aufbewahrungskoffer	1	Stück

Beschreibung	Wert
Typ	Wegaufnehmer T50
Artikel-Nr.	1091766
Maße
Länge	311	mm
Breite	65	mm
Tiefe	37	mm
Messweg	50	mm
Anpresskraft, min	0,09	N
Federrate	0,0024	N/mm
Genauigkeitsklasse
nach ISO 9513	1 ab 0,5 mm
nach ASTM E83 (Basis: Messlänge 50 mm)	B2
Umgebungstemperatur	-70 ... +200	°C
Mindestversion	testXpert III V 1.6
Gewicht	126	g
Option Druckprüfung	Nicht verfügbar
Lieferumfang
	1	Stück
Aufbewahrungskoffer	1	Stück
