Elektromechanischer Prüfzylinder

Branchen

universell
Bauteile

Prüfkraft

1 kN - 100 kN

Versuchsart

Zug
Druck
Bauteil
Ermüdung

Einsatzgebiet

Flexible Einsatzmöglichkeit
hohe Prüfgeschwindigkeit

Video Vorteile & Merkmale Einsatzmöglichkeiten Technischer Überblick

Ein Prüfzylinder als flexible Prüfmaschine

Die elektromechanischen Servo-Prüfzylinder sind als flexible Prüfmaschine universell einsetzbar. Sie eignen sich für Zugversuche und Druckversuche und können variabel in Prüfvorrichtungen integriert werden. Die Einsatzgebiete reichen von Material- und Bauteilprüfung bis hin zu Prüfung von fertigen Endprodukten. Darüberhinaus sind Fertigungsschritte (z.B. Fügen, Einpressen und Montieren) prüfbar oder Ermüdungsversuche mit großen Hüben durchführbar.

Prüfung von Förderbandgurten

Im dynamischen Auszugversuch wird die Lebensduer von Förderbändern ermittelt.

Für die Prüfung wurde ein elektromechanischer Servo-Prüfzylinder 10 kN an einem zweisäuligen Lastrahmen montiert.

Vorteile & Merkmale

Beschreibung

Der elektromechanische Servo-Prüfzylinder steht in den sechs Baugrößen 1, 2, 5, 10, 20 und 30 kN zur Verfügung.
Die hohen Prüfgeschwindigkeiten bis zu 30 m/min garantieren eine große Leistungsfähigkeit.
Zwischen den beiden Betriebsarten Kraft- und Wegregelung kann stoßfrei umgeschaltet werden.
Für unterschiedliche Prüfaufgaben stehen eine große Auswahl an Standardmodulen wie Kraftaufnehmer, Prüfwerkzeuge, Prüfsoftware und Standardelektronik testControl zur Verfügung.
Für die einfache Integration in Produktionslinien sind Zusatzkarten und Schnittstellen verfügbar.

Vorteile & Merkmale

Flexibler Einsatz:

Variabler Anbau über Kopf- bzw. Fußflansch oder über seitliche Schwenkzapfenlagerung
Mess-, Steuer- und Regelelektronik testControl II in seperatem Gehäuse und damit beliebig positionierbar (Gehäuse optional in IP54 Ausführung)
Freie Gestaltung des Prüfablaufs über verschiedene Programmierschnittstellen
Ideal geeignet für den Einsatz in Reinräumen

Wartung

Wartungsfreundlicher Betrieb:

Einfache Installation ohne zusätzliche Infrastruktur (wie z.B. Hydraulikaggregat oder Druckluftanschlüsse)
Geringe Wartungskosten und hohe Lebensdauer

Zubehör

Große Auswahl an Standardmodulen:

Einfacher Anbau von ZwickRoell Kraftaufnehmern und Werkzeugen
Bedienung durch handelsüblichen PC und testXpert III Software
Bewährte Antriebstechnologie gesteuert durch ZwickRoell- Standardelektronik

Anwendungsbeispiele

Mit Abspielen des Videos stimmen Sie der Nutzung von Cookies sowie der Übermittlung von Daten an YouTube in die USA zu.

Prüfung von Förderbandgurten

Dynamischer Auszugversuch

Mit Abspielen des Videos stimmen Sie der Nutzung von Cookies sowie der Übermittlung von Daten an YouTube in die USA zu.

Prüfung einer Lenksäule

Ermüdungsversuch

Weitere Einsatzmöglichkeiten als flexible Prüfmaschinen

Prüfzylinder im Einsatz als Portalprüfmaschine

Portallösungen mit elektromechanischen Prüfzylindern

Durch den modularen Aufbau können die Portale einfach für die Prüfaufgaben konfiguriert werden. Dabei kann zwischen verschiedenen Größen und Formen der T-Nuten-Grundplatte, des Portals und des elektromechanischen Servo-Prüfzylinders gewählt werden. Die Positionseinstellung des Prüfzylinders in X-, Y- und Z-Achse kann manuell oder elektro-motorisch erfolgen.

Dauerschwingversuch mit einem elektromechanischen Prüfzylinder 5 kN

Dauerschwing-Prüfstand für Schaumstoffe

Mit dem Dauerschwing-Prüfstand können Materialermüdung, Eindrückhärte und Stauchhärte an weich-elastischen Schäumen ermittelt werden.

Elektromechanischer Servo-Prüfzylinder als horizontale Prüfachse

Horizontale Prüfachse an Prüfmaschinen

Der Anbau an eine Tisch-Prüfmaschine ermöglicht eine Seitenbelastung von Stoßdämpfern. Die Prüfhöhe des Zylinders kann eingestellt werden.

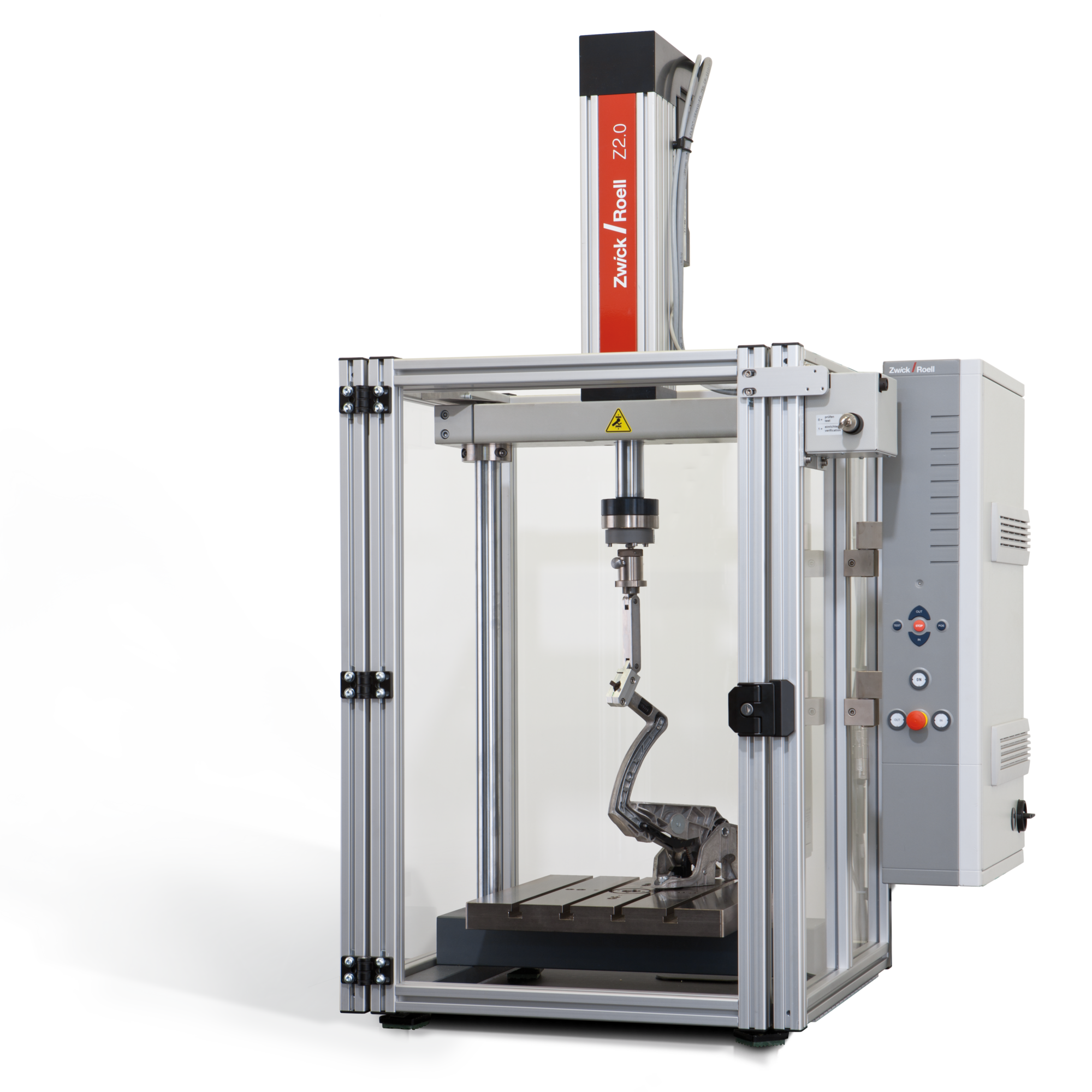

Prüfzylinder 2 kN als flexible Prüfmaschine

Einsatz im Prüfrahmen

Für Zug- und Druckanwendungen können die elektromechanischen Servo-Prüfzylinder variabel als flexible Prüfmaschine eingesetzt werden.

Anbau eines elektromechanischen Prüfzylinders an einer Harley

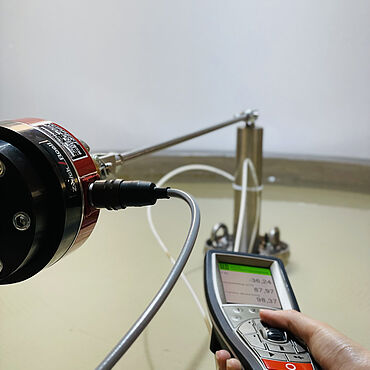

Variable Anbaumöglichkeiten

Der elektromechanische Servo-Prüfzylinder kann flexibel eingesetzt werden.

Technischer Überblick

Baureihe I	EZ001	EZ001	EZ002	EZ002	EZ005
Elektromechanischer Servo-Prüfzylinder
Fmax (Zug/Druck)	1	1	2	2	5	kN
Prüfgeschwindigkeit, max.	7500	30000	7500	15000	5000	mm/min
Wegauflösung	2,38	19,07	2,38	9,54	3,18	nm
Positionier-Wiederholgenauigkeit	± 2,5	± 6	± 2,5	± 6	± 2,5	μm
L1 – Länge	547	547	547	547	547	mm
L2 – Breite	120	120	120	120	120	mm
L3 – Tiefe	270	282	270	282	282	mm
L4 – Länge inklusive Kolbenstange	660	670	660	660	660	mm
L5 – Länge inklusive Motor	275	329	275	329	329	mm
Gesamtgewicht, ca.	22	26	22	26	26	kg
Kolbenhub, max.
- Standard	200	180	200	200	200	mm
- Alternativ	400	380	400	400	400	mm
Umgebungstemperatur	+10 ... +35	+10 ... +35	+10 ... +35	+10 ... +35	+10 ... +35	°C
Luftfeuchtigkeit	20 – 90	20 – 90	20 – 90	20 – 90	20 – 90	%
Mess-, Steuer- und Regelelektronik testControl II
Messbereich	≤ 165	≤ 165	≤ 165	≤ 165	≤ 165	%
Erfassungsrate, intern	400	400	400	400	400	kHz
Messwertübertragung an PC	500	500	500	500	500	Hz
einstellbar (optional)	2000	2000	2000	2000	2000	Hz
Elektrischer Anschluss	230	230	230	230	230	V, 1 Ph/N/PE
Leistungsaufnahme, max.	2200	2200	2200	2200	2200	VA
Netzfrequenz	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	Hz
Artikel-Nr.
Kolbenhub standard	1023356	1023358	1023360	1023362	1023364
Kolbenhub alternativ¹	1023357	1023359	1023361	1023363	1023365

bei alternativem Kolbenhub ändern sich die Werte für Länge und Gewicht

Baureihe II	EZ005	EZ010	EZ010	EZ020	EZ030
Elektromechanischer Servo-Prüfzylinder
Fmax (Zug/Druck)	5	10	10	20	30	kN
Prüfgeschwindigkeit, max.	30000	3300	15000	7500	6000	mm/min
Wegauflösung	9,54	2,1	4,77	2,38	2,19	nm
Positionier Wiederholgenauigkeit	± 8	± 8	± 8	± 8	± 8	μm
L1 – Länge	669	669	669	669	669	mm
L2 – Breite	180	180	180	180	180	mm
L3 – Tiefe	385	385	385	385	385	mm
L4 – Länge inklusive Kolbenstange	837	837	837	837	837	mm
L5 – Länge inklusive Motor	385	340	385	385	385	mm
Gesamtgewicht, ca.	72	65	72	72	72	kg
Kolbenhub, max.
- Standard	200	200	200	200	200	mm
- Alternativ	400	400	400	400	400	mm
Umgebungstemperatur	+10 ... +35	+10 ... +35	+10 ... +35	+10 ... +35	+10 ... +35	°C
Luftfeuchtigkeit	20 – 90	20 – 90	20 – 90	20 – 90	20 – 90	%
Mess-, Steuer- und Regelelektronik testControl II
Messbereich	≤ 165	≤ 165	≤ 165	≤ 165	≤ 165	%
Erfassungsrate, intern	400	400	400	400	400	kHz
Messwertübertragung an PC,	500	500	500	500	500	Hz
einstellbar (optional)	2000	2000	2000	2000	2000	Hz
Elektrischer Anschluss
1 Ph/N/PE		230				V
3 Ph/N/PE	400		400	400	400	V
Leistungsaufnahme, max.	5000	2200	5000	5000	5000	VA
Netzfrequenz	50 / 60	50 / 60	50 / 60	50 / 60	50 / 60	Hz
Artikel-Nr.
Kolbenhub standard	1023367	1023370	1023373	1023378	1023380
Kolbenhub alternativ¹	1023368	1023371	1023374	1023379	1023381

bei alternativem Kolbenhub ändern sich die Werte für Länge und Gewicht

Baureihe III	EZ050
Elektromechanischer Servo-Prüfzylinder
Fmax(Zug/Druck)	50	kN
Prüfgeschwindigkeit, max.	3000	mm/min
Wegauflösung	5,35	nm
Positionier-Wiederholgenauigkeit	±8	μm
Zulässige Querkraft bei maximalem Hub	2000	N
Maße
Höhe mit Hub	1475	mm
Breite	430	mm
Tiefe	200	mm
Hub	400	mm
Kolbendurchmesser	100	mm
Gewicht
Prüfzylinder	136	kg
Maschinenelektronik	36	kg
L1 - Länge	682	mm
L2 - Breite	200	mm
L3 - Tiefe	430	mm
L4 - Länge inkl. Kolbenstange	873	mm
L5 - Länge inkl. Motor	550	mm
Gesamtgewicht, ca.	136	kg
Kolbenhub, max.
- Standard	200	mm
- Alternativ	400	mm
Befestigung
an Kopf- und Fußflansch	4 x M16	mm
am Kolbenstangenflansch	4 x M16	mm
Lackierung
Alu schwarz	eloxiert
Alu natur	eloxiert
Rot RAL	3031
Mittlerer Schalldruckpegel	<73	dB(A)
Geschwindigkeit	0,001 ... 3000	mm/min
Abweichung von der eingestellten Antriebsgeschwindigkeit, max.	0,01 % von	v_ist
Wegauflösung des Antriebs	0,00107	μm
Positionier-Wiederholgenauigkeit ohne Richtungsumkehr
bei 0,5 m/min	+/-1	μm
bei 7 m/min	+/-8	μm
Vordere und hintere Endlage	automatische Abschaltung über Endschalter
Luftfeuchtigkeit	20 ... 90	%
Umgebungstemperatur	+10 ... +35	°C
Mess-, Steuer- und Regelelektronik testControl II
Messbereich	≤ 165	%
Erfassungsrate intern	400	kHz
Messwertübertragung an PC, einstellbar	500 (optional 2000)	Hz
Elektrischer Anschluss	400	V, 3 Ph/N/PE
Leistungsaufnahme, max.	6000	VA
Netzfrequenz	50/60	Hz
Artikel-Nr.
Kolbenhub standard (200 mm)	1023382
Kolbenhub alternativ (400 mm)	1023383

Baureihe IV	EZ100
Elektromechanischer Servo-Prüfzylinder
Prüfkraft F_max	100	kN
Zulässige Querkraft bei maximalem Hub	2500	N
Prüfgeschwindigkeit v_max	25	mm/s
Wegauflösung	0,615	µm
Positionier-Wiederholgenauigkeit mit Richtungsumkehr	± 0,014	μm
L1 - Länge	950	mm
L2 - Breite	296	mm
L3 - Tiefe	510	mm
L4 - Länge inkl. Kolbenstange	1183	mm
L5 - Länge inkl. Motor	573	mm
Gesamtgewicht, ca.	420	kg
Kolbenhub, max.
- Standard	200	mm
- Alternativ	400	mm
Umgebungstemperatur	+10 ... +35	°C
Luftfeuchtigkeit	20 ... 90	%
Mess-, Steuer- und Regelelektronik testControl II
Messbereich	≤ 165	%
Erfassungsrate intern	400	kHz
Messwertübertragung an PC, einstellbar	500 (optional 2000)	Hz
Elektrischer Anschluss	400	V, 3 Ph/N/PE
Leistungsaufnahme, max.	5000	VA
Netzfrequenz	50/60	Hz
Artikel-Nr.
Kolbenhub standard (200 mm)	1023385
Kolbenhub alternativ (400 mm)	3001085
