Nadelprüfung nach ISO 11608-2: Hohe Stückzahlen reproduzierbar und effizient prüfen
Bei der Nadelprüfung nach ISO 11608-2 reicht ein einzelner Standardtest oft nicht aus, wenn hohe Produktionsmengen, chargenbegleitende Freigaben und zusätzliche Qualitätsanforderungen zusammenkommen. Manuelle Prüfabläufe mit Werkzeugwechseln werden dann schnell zeitintensiv, bedienerabhängig und schwer skalierbar. Ein kundenspezifisch aufgebauter Prüfprozess verbindet normative und produktspezifische Prüfanforderungen in einem durchgängigen Ablauf – reproduzierbar, dokumentierbar und näher an der realen Anwendung.
Chargenprüfung von Pen-Nadeln als Bestandteil der Qualitätskontrolle
Pen-Nadeln werden in großen Stückzahlen produziert und in definierten Losgrößen freigegeben. Für die Qualitätssicherung bedeutet das: Aus einer Charge werden Proben entnommen, geprüft und bewertet. Entscheidend ist dabei nicht nur, ob die Normanforderungen erfüllt werden. Zusätzlich legen Hersteller häufig eigene Toleranzen fest, um die Funktion und Handhabung des Produkts im späteren Einsatz abzusichern. Damit wird die Nadelprüfung zu einem festen Bestandteil der produktions- und chargenbegleitenden Qualitätskontrolle. Wenn ein definierter Prüfumfang die Freigabekriterien nicht erfüllt, kann das Auswirkungen auf Nachprüfung, Chargenfreigabe oder Produktionsfluss haben.
Wo manuelle Prüfabläufe an Grenzen stoßen
Bei kleinen Prüfumfängen reichen manuelle Prüfprozesse oftmals aus. In der Serienproduktion entsteht jedoch schnell ein Engpass. Proben müssen eingelegt, Werkzeuge gewechselt, Prüfschritte nacheinander durchgeführt und Ergebnisse dokumentiert werden. Jeder zusätzliche Handgriff kostet Zeit und erhöht den Bedienereinfluss. Besonders kritisch wird das, sobald an einer Pen-Nadel mehrere Werte geprüft werden müssen. Dazu gehören beispielsweise das Aufdrehen auf eine Referenzlehre, das Aufdreh- und Abdrehmoment, der Auszug der Kanüle aus dem Hub, der Containerabzug, der Abzug der Needle Cap oder die Nadelbodentiefe.
Einzelne Prüfungen lassen sich zwar separat durchführen. Für hohe Stückzahlen ist dieser Ansatz jedoch nur begrenzt geeignet: Der Durchsatz bleibt niedrig, Umbauten erhöhen die Prozesszeit und die Wiederholbarkeit hängt stärker von der Handhabung ab. Mit steigenden Produktionsmengen wird die verfügbare Prüfkapazität selbst zu einem Qualitätsfaktor. Wenn mehrere Prüfungen nacheinander durchgeführt werden müssen oder Umbauten zwischen einzelnen Prüfschritten erforderlich sind, sinkt der mögliche Durchsatz. Gleichzeitig steigt das Risiko, dass Prüfungen zum Engpass innerhalb des Freigabeprozesses werden. Für die Produktion bedeutet das: Nicht nur die Messgenauigkeit ist entscheidend. Ebenso wichtig ist ein Prüfprozess, der die benötigten Stückzahlen innerhalb der verfügbaren Zeit zuverlässig abbilden kann.
ISO 11608-2 als normativer Rahmen für Pen-Nadeln
Für die Prüfung von Pen-Nadeln ist die ISO 11608-2 der zentrale normative Bezug. Die Norm beschreibt unter anderem die mechanischen Anforderungen und Prüfmethoden, beispielsweise zur Kanülen-Hub-Haftung, zum sicheren Auf- und Abschrauben sowie zur funktionalen Interaktion von Pen, Nadel und Karpule. Für die praktische Einordnung ist entscheidend: Die Norm beschreibt die Vorgehensweise und die relevanten Prüfmethoden. Die konkreten Toleranzen, die ein Produkt einhalten muss, werden häufig zusätzlich vom Hersteller definiert. Daraus ergibt sich für die Qualitätssicherung eine kombinierte Aufgabe: die normgerechte Prüfung und die ergänzende interne Qualitätsabsicherung.
Wenn Normprüfung allein nicht ausreicht
Die ISO 11608-2 definiert den normativen Rahmen für die Prüfung von Pen-Nadeln. In der Praxis endet die Prüfaufgabe jedoch häufig nicht bei den Anforderungen der Norm, denn viele Hersteller ergänzen normrelevante Prüfungen um zusätzliche Qualitätsmerkmale, die für Funktion, Handhabung oder interne Freigabeprozesse wichtig sind. Dadurch entstehen Prüfabläufe, bei denen sowohl normative Anforderungen als auch produktspezifische Kriterien bewertet werden müssen.
Die Herausforderung liegt dabei nicht nur in der Durchführung einzelner Prüfungen. Entscheidend ist, beide Ebenen in einem reproduzierbaren Prozess zusammenzuführen. Erst dadurch entstehen Ergebnisse, die sowohl den normativen Anforderungen als auch den individuellen Qualitätszielen eines Herstellers gerecht werden.
Wenn Normanforderungen und zusätzliche Prüfwerte zusammenkommen
In der Praxis prüfen Hersteller nicht nur, was normativ gefordert ist. Häufig werden zusätzliche Werte erfasst, weil sie für die spätere Anwendung relevant sind. Ein Beispiel ist der Abzug der Schutzkappe. Die Kappe muss sicher sitzen, damit die Nadel geschützt bleibt. Gleichzeitig darf sie sich nicht erst mit zu hoher Kraft entfernen lassen, weil Anwender mit eingeschränkter Handkraft sonst Schwierigkeiten haben könnten. Die Prüfung dieses Kraftverlaufs ist damit nicht nur ein technischer Zusatzwert, sondern ein Beitrag zur Gebrauchstauglichkeit. Ähnlich verhält es sich mit dem Nadelkappen-Abzug.
Der Auszug der Kanüle aus dem Hub prüft die korrekte Verbindung der Bauteile. Diese Werte helfen, die Qualität des Produkts über die reine Normerfüllung hinaus abzusichern. Für die Qualitätssicherung entsteht dadurch eine deutlich komplexere Prüfaufgabe. Je mehr Werte geprüft werden müssen, desto wichtiger wird ein Prüfprozess, der diese Anforderungen reproduzierbar und mit möglichst geringem manuellem Aufwand zusammenführt.
Referenzlehre und Nadelbodentiefe: kleine Abstände, große Wirkung

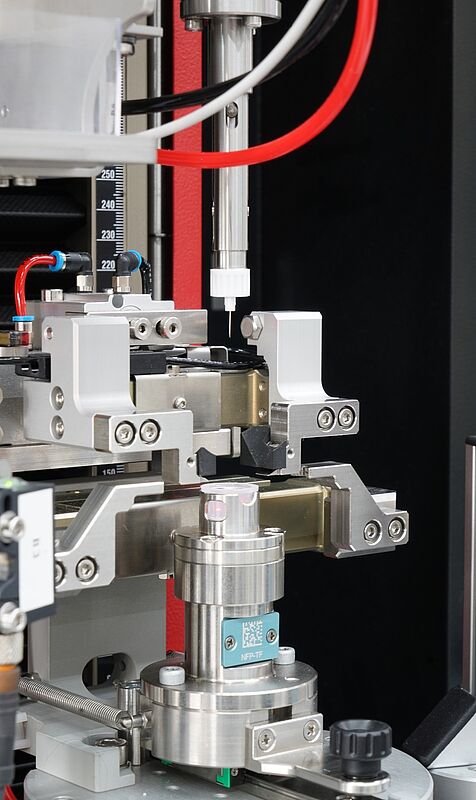

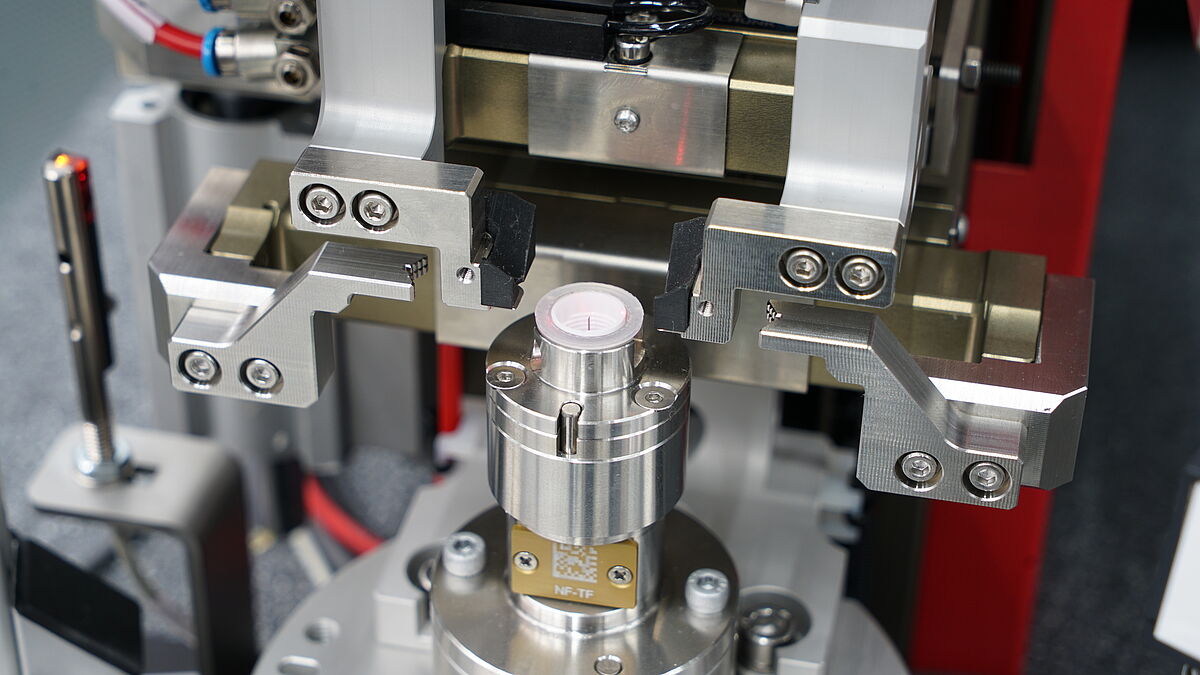

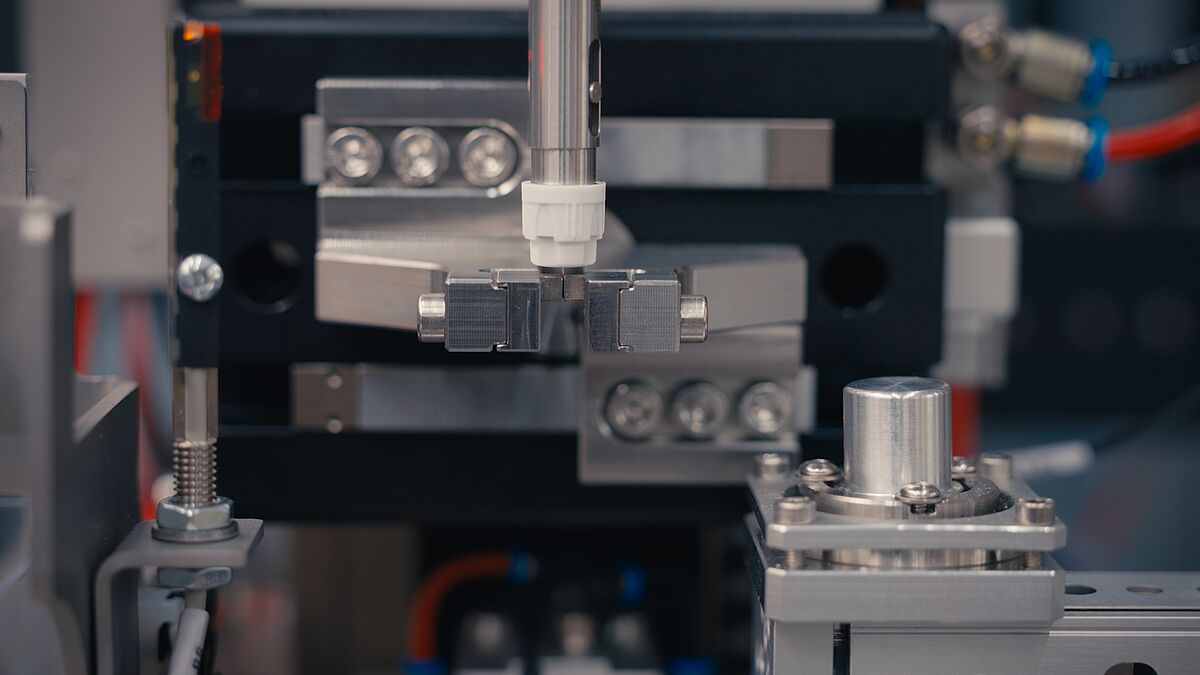

Ein besonders relevanter Prüfschritt ist das Aufschrauben der Pen-Nadel auf eine Referenzlehre. Dabei kann unter anderem geprüft werden, mit welchem Drehmoment die Nadel auf- oder abgedreht wird. Zusätzlich kann die Nadelbodentiefe gemessen werden. Hintergrund ist der Aufbau der Pen-Nadel: Eine Seite der Nadel ragt nach außen zur Anwendung am Patienten, die andere Seite nach innen in Richtung Septum des Medikamentenbehälters.
Beim Aufschrauben muss sichergestellt werden, dass die innere Nadel tief genug eindringt, damit die Flüssigkeit zuverlässig aufgenommen werden kann. Für den Prüfprozess bedeutet das: Es geht nicht nur um Kräfte oder Momente, sondern auch um definierte Geometrie, reproduzierbare Positionierung und die Absicherung der späteren Funktion.
Customizing als Antwort auf komplexe Prüfaufgaben

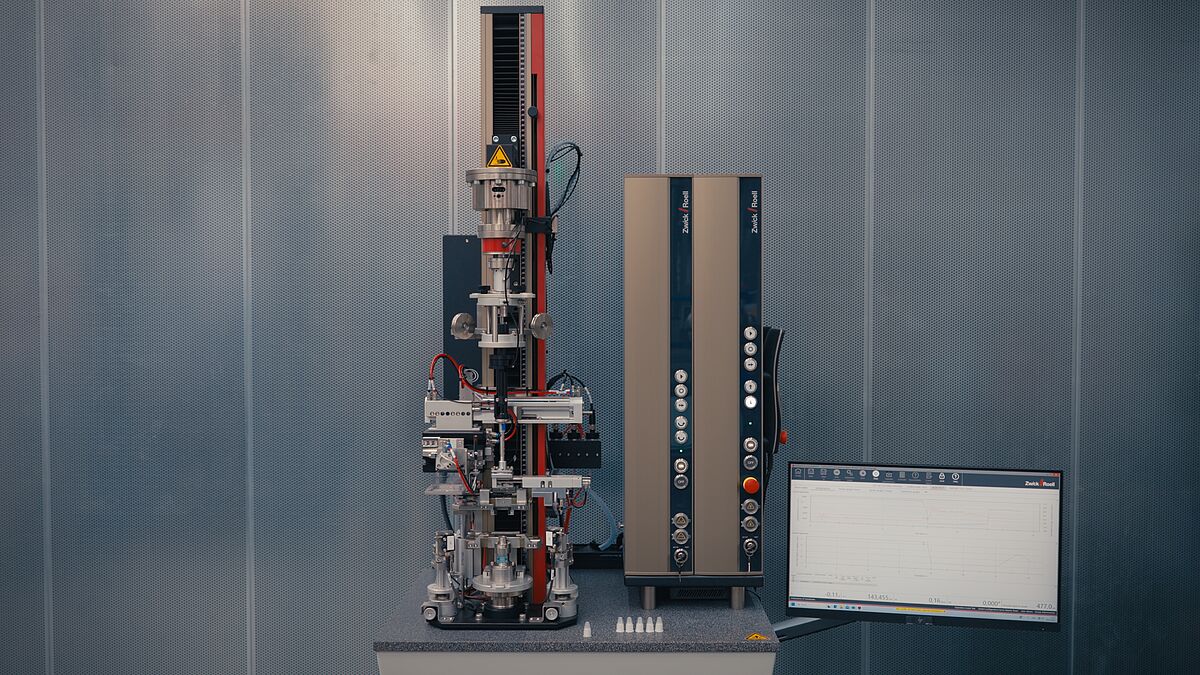

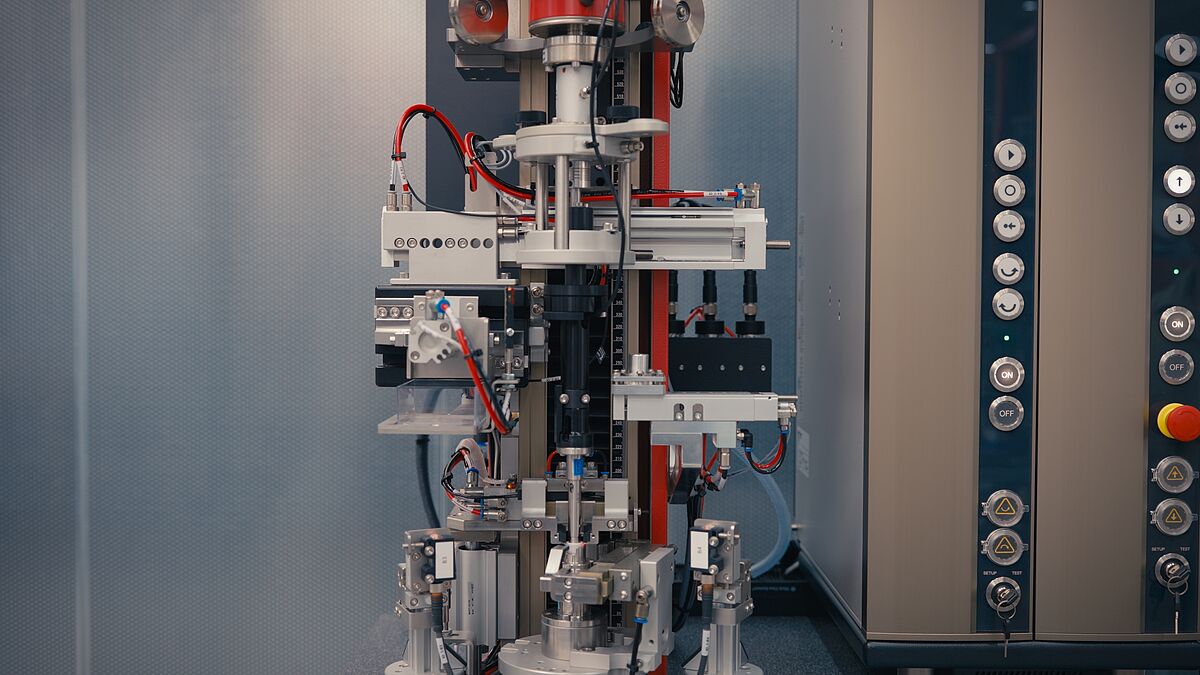

Um mehrere Prüfanforderungen in einem gemeinsamen Ablauf zusammenzuführen, müssen Kraft- und Drehmomentprüfungen miteinander kombiniert werden. Eine wichtige Voraussetzung dafür ist die Integration eines Torsionsantriebs. Dadurch lassen sich Prüfungen wie Aufdreh- und Abdrehmoment direkt in den Gesamtprozess einbinden. Gleichzeitig entsteht zusätzlicher Freiraum für weitere Prüfstationen. So lassen sich unterschiedliche Prüfaufgaben – von der Drehmomentprüfung bis zur Messung der Nadelbodentiefe oder von Abzugskräften – in einer gemeinsamen Prüfumgebung abbilden. Das reduziert Umbauaufwand und unterstützt einen durchgängigen Prüfablauf.
Bei hohen Stückzahlen und mehreren Prüfanforderungen reicht eine reine Standardprüfung häufig nicht aus. Durch anwendungsspezifisches Customizing lassen sich normrelevante und kundenspezifische Prüfwerte in einem durchgängigen Ablauf kombinieren. Das reduziert manuelle Umbauten, senkt den Bedienereinfluss und verbessert die Reproduzierbarkeit. Gleichzeitig können normrelevante und kundenspezifische Prüfungen gemeinsam betrachtet werden. ZwickRoell unterstützt solche Aufgaben nicht über eine isolierte Einzelmaschine, sondern über die Umsetzung eines stabilen Prüfprozesses. Dazu gehören geeignete Probenaufnahmen, Torsions- und Kraftmessung, Referenzlehre, Bewegungsführung, Software, Dokumentation und bei Bedarf zusätzliche Schutz- und Überwachungselemente.
Prozesssicherheit entsteht auch durch Bedien- und Maschinenschutz
Bei filigranen Nadeln und kleinen Messwerten ist der Prüfaufbau empfindlich. Falsches Einlegen, ungeeignete Positionierung oder ein unerwarteter Kontakt können Messergebnisse beeinflussen oder den Prüfablauf stören. Deshalb gehören auch Schutzmechanismen zur Prozesssicherheit. Sensorische Überwachungen, etwa Lasersysteme oder Näherungsschalter, können helfen, die richtige Position des Prüflings und sichere Maschinenzustände abzusichern. Das reduziert Fehlbedienungen und unterstützt einen stabilen Ablauf, besonders bei wiederkehrenden Serienprüfungen.
Digitale Nachvollziehbarkeit parallel zur Produktion
Mit steigenden Produktionsmengen wächst der Bedarf an digitaler Nachvollziehbarkeit. Prüfwerte müssen nicht nur erzeugt, sondern dem richtigen Prüfling, der richtigen Charge und dem richtigen Prüfablauf zugeordnet werden. Digitale Prüfprozesse unterstützen dabei, Ergebnisse parallel zum Produktionsprozess zu erfassen und weiterzugeben. Schnittstellen zu übergeordneten Systemen wie LIMS oder anderen Datenumgebungen können helfen, Prüf- und Freigabeprozesse nachvollziehbarer zu gestalten.
Gleichzeitig schaffen digital dokumentierte Prüfabläufe die Grundlage für eine bessere Vergleichbarkeit von Ergebnissen über unterschiedliche Produktions- und QS-Standorte hinweg. Für regulierte Umgebungen ist außerdem relevant, dass Änderungen, Prüfparameter und Verantwortlichkeiten dokumentiert werden. Damit wird Digitalisierung nicht zum Zusatzthema, sondern Teil der Qualitätssicherung: Sie erleichtert Abweichungsanalysen, unterstützt Freigaben und verbessert die Rückverfolgbarkeit.
Was sich für Qualitätssicherung und Produktion verbessert
Für die Qualitätssicherung entsteht vor allem mehr Sicherheit in der Bewertung. Wenn mehrere Prüfwerte in einem definierten Ablauf erfasst werden, lassen sich Ergebnisse besser vergleichen und Abweichungen schneller einordnen. Für die Produktion verbessert sich der Durchsatz. Weniger manuelle Umbauten und automatisierte Abläufe helfen, Prüfkapazitäten besser an erhöhte Produktionsmengen anzupassen. Gleichzeitig reduziert ein reproduzierbarer Prozess den Einfluss einzelner Bediener.
Für Entscheider zählt zusätzlich die Skalierbarkeit. Eine Prüflösung, die normrelevante und kundenspezifische Anforderungen zusammenführt, kann mit veränderten Anforderungen mitwachsen – etwa bei höheren Stückzahlen, zusätzlichen Prüfwerten oder neuen Dokumentationsanforderungen.
Fazit
Die Nadelprüfung nach ISO 11608-2 ist in der Serienproduktion mehr als ein einzelner Prüfschritt. Sie ist Teil der Qualitätskontrolle, der Chargenfreigabe und der Produktionssicherheit. Mit steigenden Stückzahlen geraten manuelle Abläufe schnell an Grenzen. Werkzeugwechsel, getrennte Einzelprüfungen und manuelle Dokumentation kosten Zeit und erschweren reproduzierbare Ergebnisse. Gleichzeitig wollen Hersteller neben normativen Anforderungen zusätzliche Qualitätsmerkmale erfassen, um Funktion und Anwendungssicherheit besser abzusichern.
Ein kundenspezifisch aufgebauter Prüfprozess verbindet diese Anforderungen in einem durchgängigen Ablauf. Entscheidend ist nicht maximale Automatisierung um jeden Preis, sondern eine Lösung, die zu Produkt, Norm und Produktionsrealität passt. ZwickRoell unterstützt Hersteller dabei, solche Prüfaufgaben reproduzierbar, dokumentierbar und skalierbar umzusetzen – von der normgerechten Methode bis zur anwendungsspezifischen Prozesslösung.
Nadelprüfung passgenau in den Produktionsprozess integrieren.
Wenn Standardprüfungen nicht mehr ausreichen, braucht es einen Prüfprozess, der zu Produkt, Norm und Produktionsablauf passt. ZwickRoell unterstützt Sie dabei, Nadelprüfungen nach ISO 11608-2 und zusätzliche Qualitätsanforderungen reproduzierbar, nachvollziehbar und skalierbar umzusetzen.
Mehr zur passenden Prüflösung für Ihre Nadelprüfung erfahren
Häufig gestellte Fragen zur Nadelprüfung nach ISO 11608-2
ISO 11608-2 beschreibt Anforderungen und Prüfmethoden für Pen-Nadeln beziehungsweise Double-Ended Pen Needles.
Weil Werkzeugwechsel, manuelle Probenhandhabung und getrennte Einzelprüfungen Zeit kosten und den Bedienereinfluss erhöhen.
Hersteller definieren oft eigene Toleranzen und Qualitätsmerkmale, um Funktion, Handhabung und Freigabeprozesse besser abzusichern.
Customizing ermöglicht, mehrere normrelevante und kundenspezifische Prüfwerte in einem durchgängigen, reproduzierbaren Ablauf abzubilden.
