Prüfverfahren
- Vickers
- Knoop
- Brinell
- Rockwell
- Kohlenstoffprüfung
- Kugeldruckhärte
Prüfkraft
- 0,3 - 250 kg
- 3 - 3.000 kg
- Optional ab 0,01 kg
Varianten
- Handradvariante
- Motorische Z-Achse
- Vollautomatische Bauteilpositionierung
- Unterschiedliche Prüfhöhen und Lastbereiche
Normen
- ISO 6506
- ISO 6507
- ISO 4545
- ASTM E384
- ASTM E92
- ASTM E10
- ISO 6508
- ASTM E18
- DIN 51917
- ISO 2039-1
VisionLine Mikro- und Makro-Härteprüfer im Überblick
- Der Vision-Härteprüfer löst eine Vielzahl an Prüfaufgaben und steht für höchste Effizienz, wenn es um Anwendungen von Mikro- bis Makro-Härteprüfung geht.
- Selbst in rauen Industrieumgebungen arbeitet der Vision zuverlässig und stets gemäß den aktuellen Normen.
- Dank der intuitiven Benutzerführung, der praktischen Vorlagen und der flexiblen Bedieneinheit wird die Härteprüfung für jeden Anwender einfach und ergonomisch. Präzise Härtewerte können für unterschiedlichste Materialien und Bauteilformen ermittelt werden – von planen Oberflächen über Rohre bis hin zu Kugeln, und das unabhängig von Materialarten wie Stahl, Kupfer oder Aluminium.
- Der innovative Werkzeugwechsler der VisionLine mit bis zu acht frei konfigurierbaren Positionen ermöglicht einen schnellen Wechsel zwischen verschiedenen Prüfverfahren, was die Flexibilität und Effizienz des Geräts erhöht.
- Das hochpräzise Optiksystem sorgt dabei für eine klare Darstellung der Härteeindrücke. Die Software regelt die Helligkeit, Fokusierung und Auswertung der Eindrücke vollautomatisch. Der KI-basierte Algorithmus liefert zuverlässige Ergebnisse, selbst bei anspruchsvollen Prüfoberflächen
Produktvorteile
- Lastbereich 0,01 kg – 3.000 kg
- Geeignet für Vickers-, Knoop-, Brinell-, Rockwell-, Kohlenstoff- und Kunststoffprüfungen
- Prüfungen an verspannten und unverspannten Bauteilen
- Automatische Helligkeitsregelung und KI gestützte Auswertung für höchste Effizienz
- Einfache Steuerung über Touch-Display, PC oder Bedieneinheit "MotionControl"
- Erhältlich in halbautomatischer und vollautomatischer Ausführung zur Bauteilpositionierung
Video: Anwendungsbereiche des Vision Universalhärteprüfers
Egal ob in der Produktion oder im Labor
- Der Vision-Härteprüfer deckt mit seinen verschiedenen Modellen ein breites Einsatzspektrum ab und ist sowohl als Handradvariante, mit motorisierter Z-Achse oder als vollautomatischer Härteprüfer für umfangreiche Prüfaufgaben verfügbar.
- Die neue Härteprüfsoftware ecos™ III unterstützt Anwender von Einzelprüfungen bis hin zu komplexen Prüfaufgaben wie Reihenprüfung, Gleichteilprüfung etc.und sorgt für eine einfache, intuitive Bedienung.
Härteprüfung nach aktueller Norm
- Unsere VisionLine bietet einen umfangreichen Lastbereich von 0,3 g – 250 kg oder von 3 – 3.000 kg für die Prüfmethoden Vickers, Brinell, Rockwell, Knoop, Kunststoffprüfung und Kohlenstoffprüfung an. Alle Methoden werden über die Normen ISO 6506 / ASTM E10 , ISO 6507 / ASTM E384, ASTM E92, ISO 45452, ISO 6508 / ASTM E18, DIN 51917 und ISO 2039-1 abgedeckt.
- Bei jeder Methode können Sie eine hohe Ergebnissicherheit durch den geschlossenen Regelkreis und zahlreicher Sensoren erwarten und prüfen Ihre Proben mit äußerster Präzision.
- Die automatische Prüfpunktauswertung und die automatische Helligkeitsregelung machen die Härteprüfung effizienter und präziser denn je.
Prüfen der Härte bei unterschiedlichen Materialien und Formen
- Ob Stahl, Aluminium, Kupfer, Messing, Zinn, Gold, Keramik, Kohlenstoff oder Kunststoff, unser Mikro- und Makrohärteprüfer erzeugt mit der passenden Methode präzise Prüfergebnisse in jedem Umfeld.
- Die Prüfteile werden entweder direkt auf den Standardprüftisch, in speziellen Prismen-, Plan- oder Kugelprüftischen oder anderen Probevorrichtungen gelegt bzw. verspannt. Bei den vollautomatischen Modellen können auch Probenhalter für gebettete Proben oder Matrizen verwendet werden.
Methoden der Härteprüfung - Tiefe Einblicke mit der passenden Prüfmethode
- Je nach Modell werden Lastbereiche von 0,3 – 250 kg oder 3 – 3.000 kg (optional ab 10g) abgedeckt.
- Der Makro-Härteprüfer bietet optische Methoden und Tiefendifferenzverfahren zur Lösung Ihrer Härteprüfanwendungen an. Dazu gehören beispielsweise Vickers, Brinell, Knoop oder Rockwell.
- Unterschiedliche Objektive richten sich nach Materialhärte und Prüfkraft und stellen Ihre Prüfergebnisse hochauflösend dar. Ihre Prüfergebnisse können normgerecht in andere Härtewerte umgewertet werden.
Vision Line - Sichere Ergebnisse & hohe Kapitalrentabilität

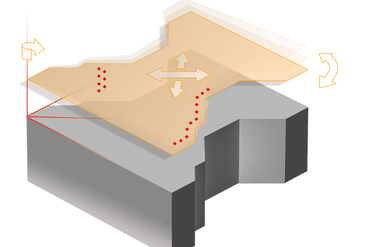

- Die Investition in einen Vision Härteprüfer reduziert die Kosten in der Härteprüfung maßgeblich. Die schnelle und einfache Vorbereitung der Prüfaufgaben, das Speichern von Vorlagen bei wiederkehrenden Prüfungen sowie der vollautomatische Prüfprozess verkürzen die Arbeitszeit in Bezug auf die Härteprüfung und sparen unseren Kunden täglich Geld und Zeit.
- Die intuitive Prüfsoftware ermöglicht nicht nur eine schnelle Einarbeitung und sichere Bedienung, sondern arbeitet auch um 65 % schneller.
Vision Varianten im Vergleich
| Vision 250 | Vision 250-Z | Vision 250-Z Pro | Vision 3000 | Vision 3000-Z | Vision 3000-Z Pro | |
 |  |  |  |  |  | |
| Lastbereich | 0,3-250 kg | 0,3-250 kg | 0,3-250 kg | 3-3.000 kg | 3-3.000 kg | 3-3.000 kg |
| Werkzeugwechsler | 3-fach Optional: 8-fach | 3-fach Optional: 8-fach | 3-fach Optional: 8-fach | 3-fach Optional: 8-fach | 3-fach Optional: 8-fach | 3-fach Optional: 8-fach |
| Anzeige | 15.6" Touch Panel PC | 15.6" Touch Panel PC | ext. PC | 15.6" Touch Panel PC | 15.6" Touch Panel PC | ext. PC |
| Automatisierungsgrad | halbautomatisch | halbautomatisch | vollautomatisch | halbautomatisch | halbautomatisch | vollautomatisch |
| Software | ecos™ III Touch | ecos™ III Touch | ecos™ III Pro | ecos™ III Touch | ecos™ III Touch | ecos™ III Pro |
| Bauteil Positionierung | manuell | manuell | Lineartisch | manuell | manuell | Lineartisch |
| Prüfteilzustellung | Handrad | motorische Z-Achse | motorische Z-Achse und Lineartisch | Handrad | motorische Z-Achse und Lineartisch | motorische Z-Achse und Lineartisch |
| Lastbereich | 0,3-250 kg (optional ab 10g) |
| Max. Geschwindigkeit Z-Achse | - |
| Abmessungen (BxTxH) | 305x680x1271,5 (mm) |
| Gewicht | 240 kg |
| Bedienung | 15.6" Touch Panel PC |
| Max. Prüfhöhe | 220 mm |
| Elektrischer Anschluss | 110 ... 230 V (PH, N, PE) |
| Netzfrequenz | 50/60 Hz |
| Leistungsaufnahme | 120/50 W |
| Prüftisch (BxT) | Ø 90 mm |
| Auflösung Auswertekamera | 12 Mpix mit CMOS Sensor |
| Raumtemperatur (nach ISO/ASTM) | +5°C bis +40°C |
| Luftfeuchtigkeit | max. 70% (nicht kondensierend) |
| Betriebssystem | Windows 11 |
| Max. Werkstückgewicht | 200 kg |
| Schutzart EN 60529 | IP20 |
| Lastbereich | 0,3 - 250kg (optional ab 10g) |
| Max. Geschwindigkeit Z-Achse | 25 mm/s |
| Abmessungen (BxTxH) | 305x680x1166,5 (mm) |
| Gewicht | 260 kg |
| Bedienung | 15.6" Touch Panel PC |
| Max. Prüfhöhe | 175 mm |
| Elektrischer Anschluss | 110 ... 230 V (PH, N, PE) |
| Netzfrequenz | 50/60 Hz |
| Leistungsaufnahme | 720/100 W |
| Prüftisch (BxT) | Ø 90 mm |
| Auflösung Auswertekamera | 12 Mpix mit CMOS Sensor |
| Raumtemperatur (nach ISO/ASTM) | +5°C bis +40°C |
| Luftfeuchtigkeit | max. 70% (nicht kondensierend) |
| Betriebssystem | Windows 11 |
| Max. Werkstückgewicht | 200 kg |
| Schutzart EN 60529 | IP20 |
|
| Lastbereich | 3-3.000kg (optional ab 10g) |
| Abmessungen (BxTxH) | 360x837x1517,5 (mm) |
| Gewicht | 405 kg |
| Bedienung | 15.6" Touch Panel PC |
| Max. Prüfhöhe | 350 mm |
| Elektrischer Anschluss | 110 ... 230 V (PH, N, PE) |
| Netzfrequenz | 50/60 Hz |
| Leistungsaufnahme | 120/50 W |
| Prüftisch (BxT) | Ø 90 mm + 447x370mm |
| Auflösung Auswertekamera | 12 Mpix mit CMOS Sensor |
| Raumtemperatur (nach ISO/ASTM) | +5°C bis +40°C |
| Luftfeuchtigkeit | max. 70% (nicht kondensierend) |
| Betriebssystem | Windows 11 |
| Max. Werkstückgewicht | 200 kg |
| Schutzart EN 60529 | IP20 |
| Lastbereich | 3 - 3.000 kg (optional ab 10g) |
| Max. Geschwindigkeit Z-Achse | 25 mm/s |
| Bedienung | 15.6" Touch Panel PC |
| Abmessungen (BxTxH) | 360x837x1545 (mm) |
| Gewicht | 425 kg |
| Max. Prüfhöhe | 300 mm |
| Elektrischer Anschluss | 110 ... 230 V (PH, N, PE) |
| Netzfrequenz | 50/60 Hz |
| Leistungsaufnahme | 720/100 W |
| Prüftisch (BxT) | Ø 90 mm + 447x370mm |
| Auflösung Auswertekamera | 12 Mpix mit CMOS Sensor |
| Raumtemperatur (nach ISO/ASTM) | +5°C bis +40°C |
| Luftfeuchtigkeit | max. 70% (nicht kondensierend) |
| Betriebssystem | Windows 11 |
| Max. Werkstückgewicht | 200 kg |
| Schutzart EN 60529 | IP20 |
| Lastbereich | 3-3.000 kg (optional ab 10g) |
| Max. Geschwindigkeit Z-Achse | 25 mm/s |
| Bedienung | Externer PC mit Monitor, nicht inkludiert |
| Abmessungen (BxTxH) | 850x837x1545 (mm) |
| Gewicht | 450 kg |
| Max. Prüfhöhe | 180 mm |
| Elektrischer Anschluss | 110 ... 230 V (PH, N, PE) |
| Netzfrequenz | 50/60 Hz |
| Leistungsaufnahme | 600/100 W |
| Prüftisch (BxT) | 440 x 250 mm |
| Auflösung Auswertekamera | 12 Mpix mit CMOS Sensor |
| Raumtemperatur (nach ISO/ASTM) | +5°C bis +40°C |
| Luftfeuchtigkeit | max. 70% (nicht kondensierend) |
| Betriebssystem | Windows 11 |
| Max. Werkstückgewicht | 50 kg |
| Schutzart EN 60529 | IP20 |
Haben Sie Fragen zum Produkt?
Nehmen Sie Kontakt zu unseren Produktexperten auf.
Wir beraten Sie gerne!
Zubehör für Universal-Härteprüfer Vision
Bei einer Betrachtung der Härteprüfmaschine im Detail werden die verborgenen Vorzüge unserer langjährigen Entwicklungsleistungen sichtbar. Der Vision befindet sich in der sechsten Generation und beinhaltet zahlreiche Verbesserungen, welche wir über die letzten Jahrzehnte als Feedback unserer Kunden erhalten haben. Bis heute arbeiten wir mit aktuellster Technik an unseren Maschinen, um stets ein Pionier am Markt der Härteprüfer zu sein.
Verspanneinsätze
Passende Prüfkopfeinsätze je nach Bauteilgeometrie.
Objektive
Unterschiedliche Objektive für eine optimale Vergrößerung des Prüfeindruckes.
Brinell SmartLight
Für die bessere Auswertung von Brinelleindrücken.
Eindringkörper, Rockwell, Vickers, Brinell
Der passende Eindringkörper für unterschiedliche Prüfverfahren.
Laser zur Positionierung
Laser zur einfachen Bauteilpositionierung
Sockel für die optimale Höhe
Höhenverstellbarer Sockel für die optimale Arbeitshöhe.
