ZHU250CL Universale Härteprüfmaschine

Kombination vom Besten

Bei dem ZHU250CL Härteprüfer wird die neueste Technologie mit geschlossenem Regelkreis zum Aufbringen der Prüfkräfte eingesetzt. Das moderne System der Lastaufbringung (Closed Loop) zeichnet sich durch präzise aufgebrachte Prüfkräfte aus. Die Genauigkeit übertrifft die Anforderung aller relevanten ISO- und ASTM-Normen.

Für umfangreichere oder automatisierte Anwendungen ist die PC-gesteuerte Variante vollautomatisch mit HD-Software verfügbar.

Customer Case: Johann Maier

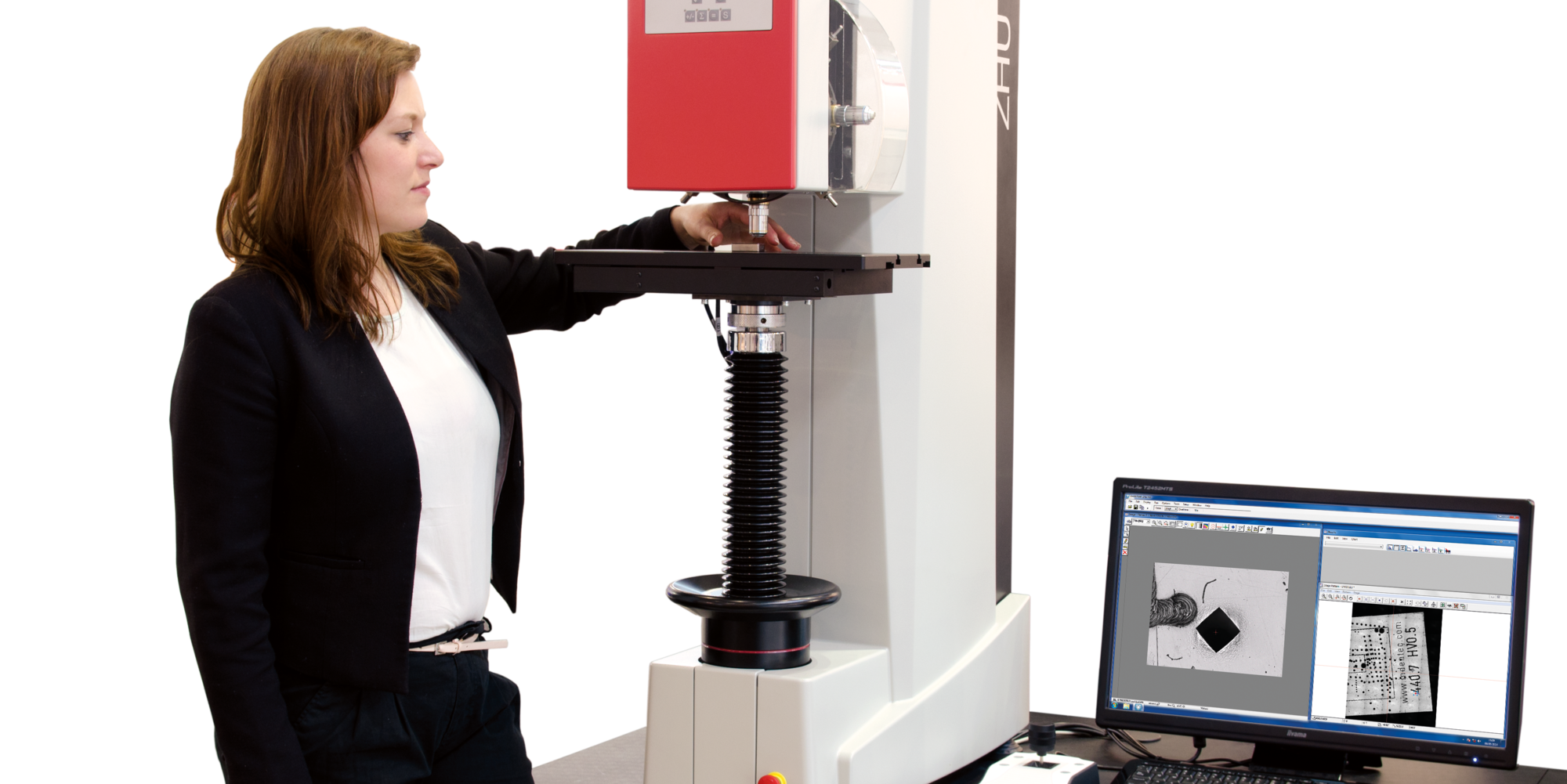

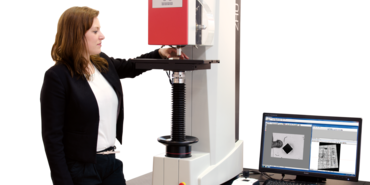

Schnelle und sichere Härteprüfung mit dem universellen Härteprüfer ZHU250CL. Bedienung und Steuerung des Härteprüfers erfolgt über die Härte-Prüfsoftware Diamond.

Vorteile & Merkmale

Anwendungsbereich

Der universale Härteprüfer ZHU250CL deckt folgende Verfahren ab:

Rockwell
nach ISO 6508 und ASTM E18
Skalen: A B C D E F G H K L M N P R S T V W X Y
Vickers / Knoop
nach ISO 6507 / ISO 4545 und ASTM E92
HV0,5 - HV100 / HK 0,5 - HK 2
Brinell
nach ISO 6506 und ASTM E10
HBW1/10 - HBW5/250

Vorteile

Alles in einem – schnelle und sichere Härteprüfung mit dem universellen Härteprüfer ZHU250CL-S von ZwickRoell:

Das innovative System zur Lastaufbringung mit geschlossenem Regelkreis bietet ein besseres Signal-Rausch-Verhältnis im Vergleich zu gewöhnlichen Kraftaufnehmern. So ist die resultierende Genauigkeit aller Lasten signifikant besser als die festgelegte Zulässigkeit aller relevanter ISO- und ASTM-Normen.

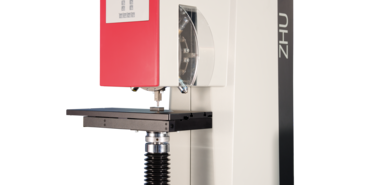

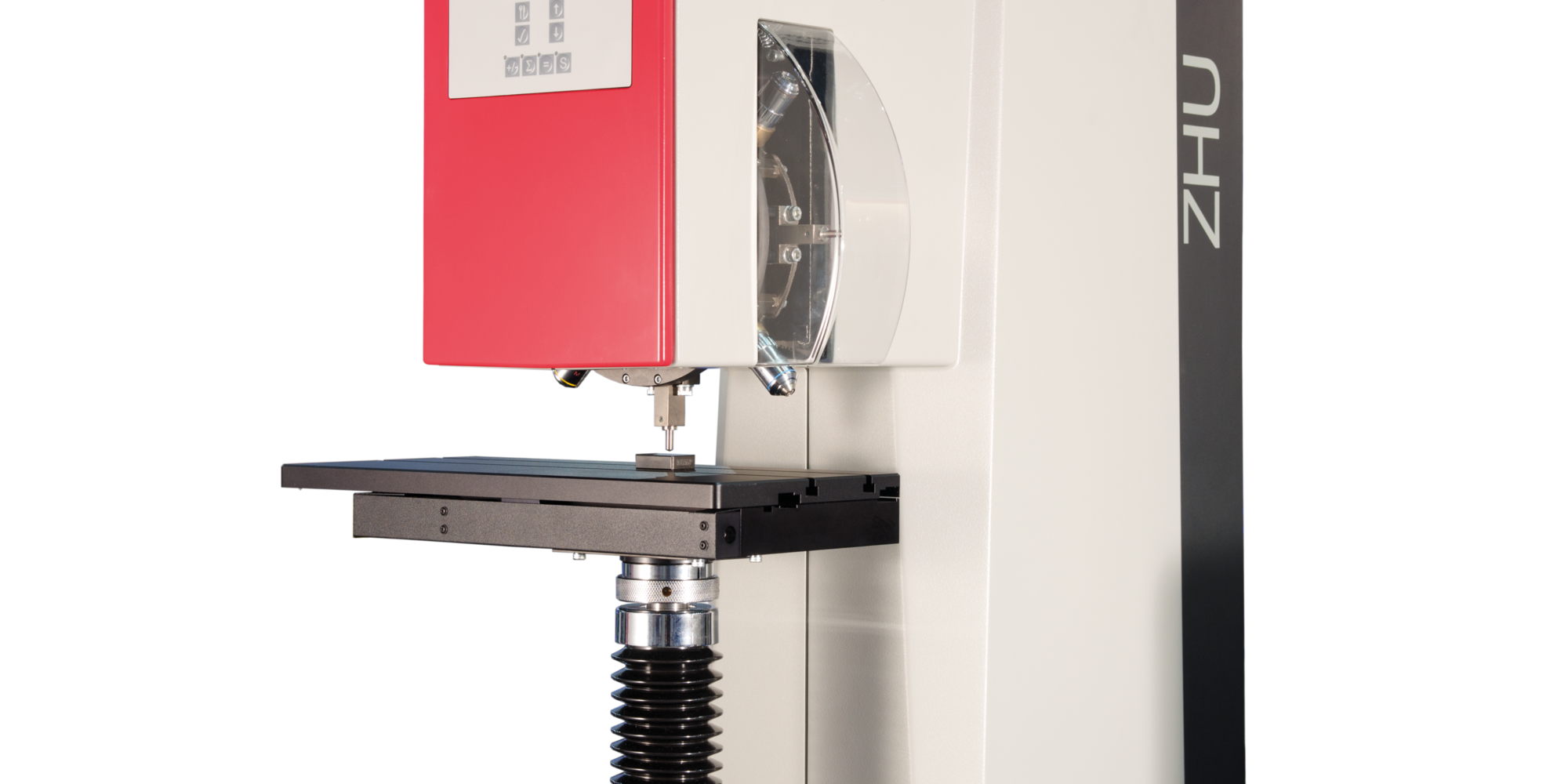

Der einzigartige 4-plus-4 Werkzeugrevolver ermöglicht Härteprüfungen nach Vickers, Knoop, Rockwell und Brinell ohne zeitaufwändigen Wechsel von Objektiven und Eindringkörpern.
Die freie Zugänglichkeit zum Eindringkörper optimiert den Prüfablauf.
Mit dem komfortablen und variablen Prüfraum prüfen Sie unterschiedlichste Werkstücke auf Augenhöhe.

Zubehör zum ZHU250CL

Objektive und Eindringkörper

Mit dem einzigartigen 4-plus-4 Werkzeugrevolver für bis zu vier Objektive und vier Eindringkörper gleichzeitig kann durch die spezielle vertikale Anordnung auch an schwerer zugänglichen Stellen geprüft werden.

Probenhalterungen

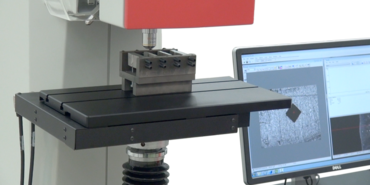

Neben Aufnahmen für metallographische Proben und speziellen Vorrichtungen für Schweißnaht-Prüfungen werden auch kundenspezifische Prüfvorrichtungen angeboten. Sprechen Sie mit Ihrem zuständigen Berater im Außendienst!

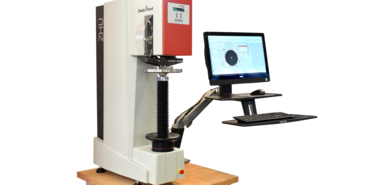

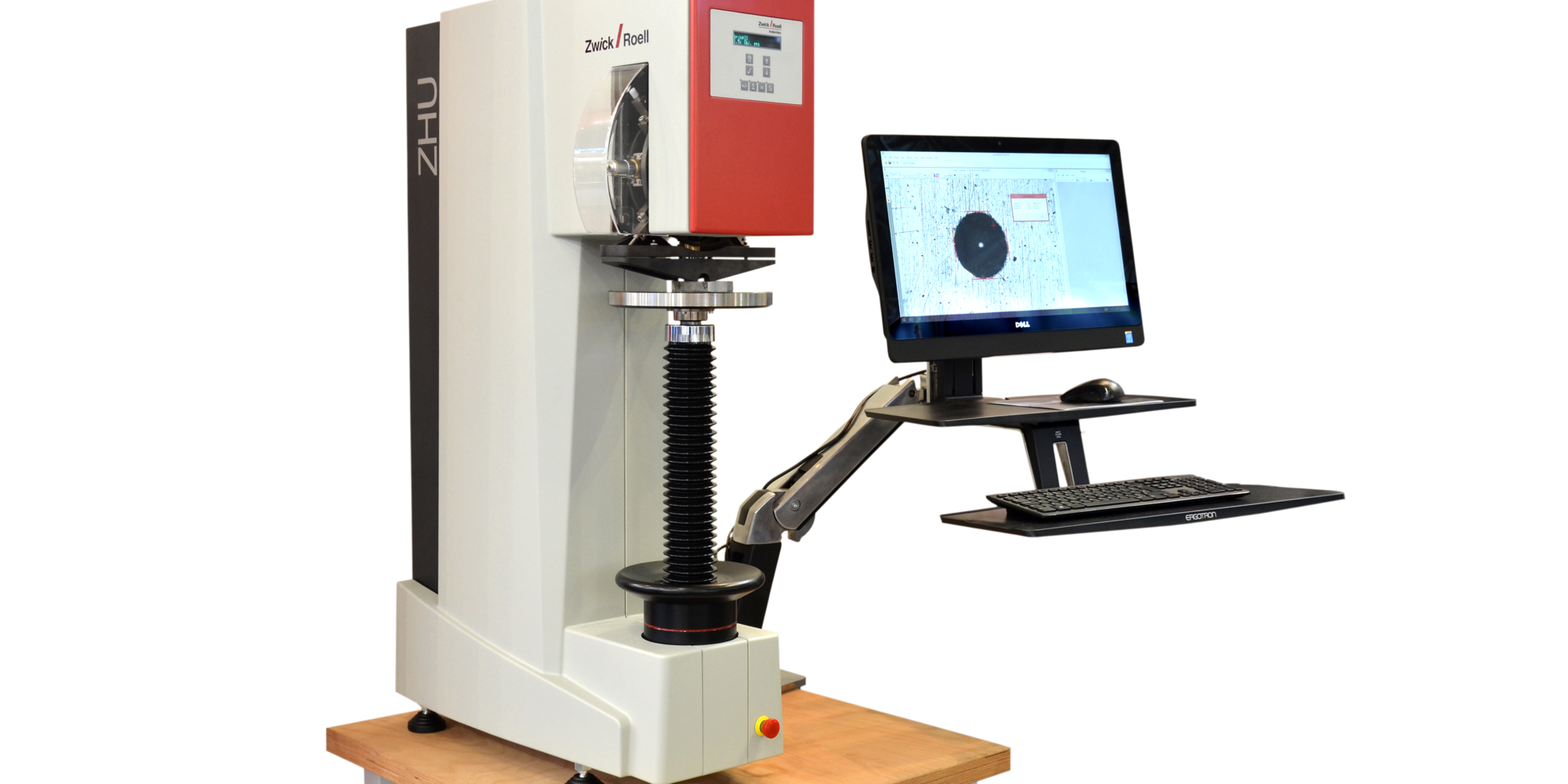

Aufstelltisch und PC-Haltearm

Steuern und Bedienen Sie ergonomisch korrekt Ihren Härteprüfer mit dem passenden Haltearm für den PC und robustem Aufstelltisch.

Kreuuztische für die ZHU 250 CL Härteprüfmaschine

Kreuztische

Für automatisierte Härteverlaufsprüfungen stehen motorische Kreuztische in unterschiedlicher Ausführung zur Verfügung.

Technische Daten

Typ	ZHU250CL-S	ZHU250CL-A
Prüfgewichte	0,5 ... 250	0,5 ... 250	kg
Auflösung der Prüfgewichte	0,1	0,1	kg
Vickers HV	Kraftstufen nach Norm ab HV1	Kraftstufen nach Norm ab HV1
Brinell HBW	Kraftstufen nach Norm mit 1 mm-, 2,5 mm- und 5mm-Kugel bis zu 250 kg	Kraftstufen nach Norm mit 1 mm-, 2,5 mm- und 5mm-Kugel bis zu 250 kg
Rockwell und Superficial	Alle Skalen nach Norm	Alle Skalen nach Norm
Anzeige	PC-Monitor¹	PC-Monitor¹
Dateneingabe	PC-Tastatur¹	PC-Tastatur¹
Fokussierung	manuell via Handrad	automatisch, motorisch via Spindel
Optik	1,3-Megapixel-Kamera	1,3-Megapixel-Kamera
HD-Software	ZHμHD-S	ZHμHD-A
Eindringkörper	bis zu 4 optional	bis zu 4 optional
Objektive	bis zu 4 optional	bis zu 4 optional
Datenausgabe	RS232/USB	RS232/USB
Prüfraum (Höhe x Tiefe)	379 x 150	379 x 150	mm
Abmessungen	600 x 1100 x 400	600 x 1100 x 400	mm
Gewicht	150	150	kg
Elektrischer Anschluss	3 A einphasig, 240/120 V umschaltbar	3 A einphasig, 240/120 V umschaltbar

PC, Monitor und Tastatur sind im Lieferumfang enthalten.
