videoXtens biax 2-150 HP et videoXtens 2-150 HP

L’extensomètre pour la mesure ultra-précise sur composites et plastiques - également biaxial Téléchargement
Plage de mesure maxi.
  • 175 mm
Plage de température
  • -55°C ... +360 °C
Type d'essai
  • Essai de traction, compression, flexion
  • Essais cycliques
Matériau
  • Plastiques
  • Composites à fibres

Domaine d’application pour videoXtens 2-150 HP et videoXtens biax 2-150 HP

Un extensomètre pour tout : de la détermination du module de traction et du coefficient de Poisson jusqu’à la rupture de l’éprouvette, pour essais à température ambiante et en enceinte thermique. Ces extensomètres vidéo optiques sans contact sont spécialement conçus pour les essais sur matériaux composites fibreux et plastiques. Vous pouvez également réaliser une mesure sans marquage, par exemple sur les éprouvettes pourvues d’une structure de surface, comme les éprouvettes PRFC.

  • Le videoXtens 2-150 HP et le videoXtens biax 2-150 HP disposent de la technologie Array brevetée pour la mesure ultra-précise sur une large plage de mesure.
  • Le videoXtens biax 2-150 HP est équipé d’une caméra supplémentaire pour mesurer la variation de section. Le videoXtens biax 2-150 HP est en cela un système optique unique de mesure de l’allongement qui détermine le module de traction et le coefficient de Poisson conformément à la norme ISO 527 avec une précision jamais égalée par des extensomètres sans contact. Cette précision est également atteinte sous conditions de température, en enceinte thermique ZwickRoell. Il dépasse ainsi largement les exigences de la classe de précision 0,5 conformément à la norme ISO 9513.

Vidéo : mesure très précise de l’allongement pour matériaux composites fibreux avec videoXtens biax 2-150 HP

NormeType d'essaiCaractéristiques particulières
Essais de traction sur plastiques

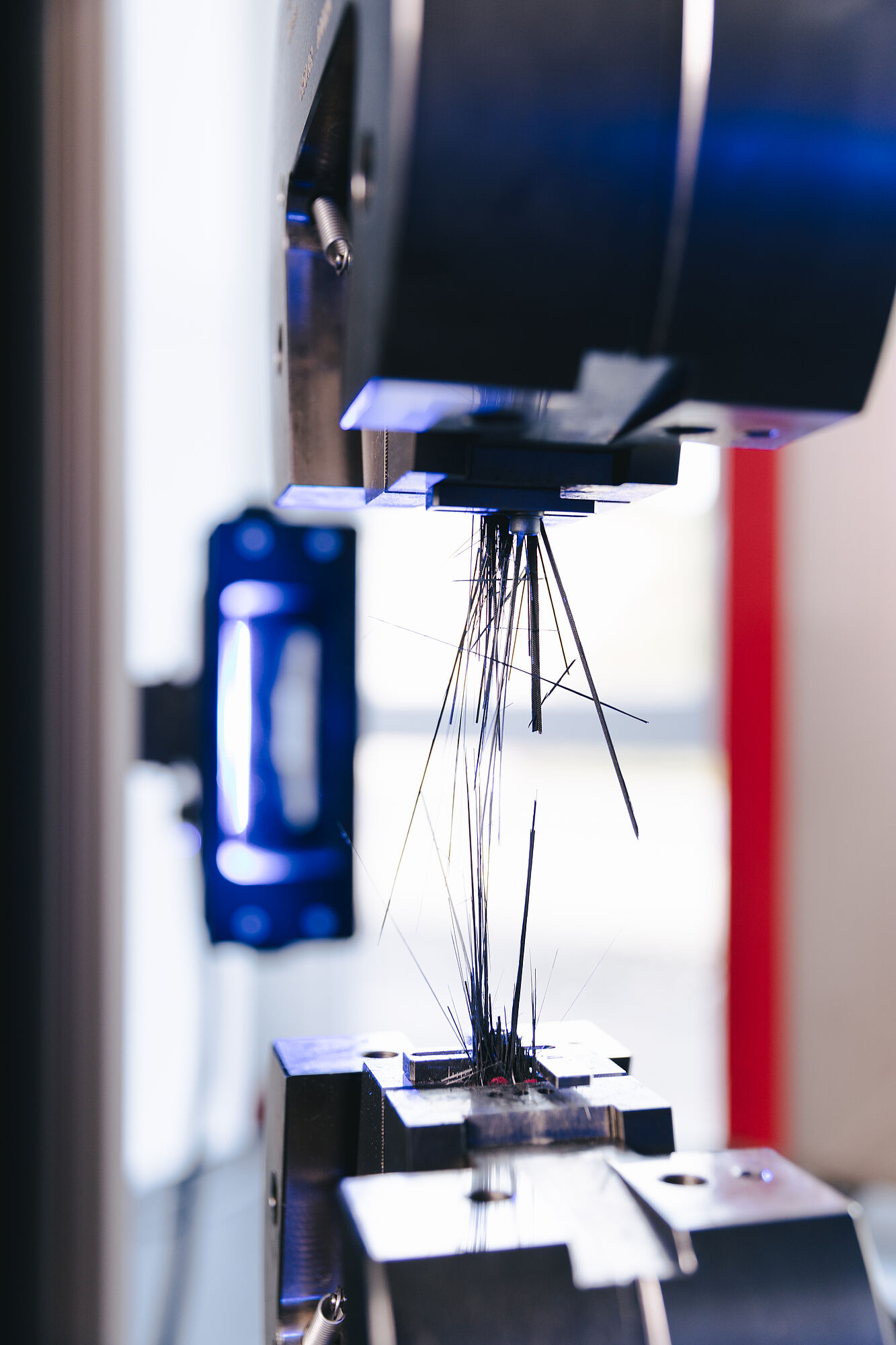

Essais de traction sur brins de filaments et stratifiés en matériaux composites fibreux
  • Module de traction conformément à ISO 527-1 annexe C
  • Coefficient de Poisson, par ex. conformément à ISO 527-1 annexe B
Essais de cisaillement dans le plan (méthode ±45°)
  • Module de cisaillement et allongement à cisaillement InPlane (IPS)
Essai Iosipescu et essai de cisaillement V-Notch Rail sur stratifiés
  • Allongement, tension, module de cisaillement
Essais de flexion 3 et 4 points
  • Module de flexion
Applications types de videoXtens 2-150 HP et videoXtens biax 2-150 HP

Avantages et caractéristiques particulières

Détermination haute précision du module de traction et du coefficient de Poisson
Optez pour des essais sans marquage et gagnez du temps
Précision élevée sous conditions de température grâce à la compétence système ZwickRoell
Fiabilité et comparabilité garanties des résultats d’essai
Nombreuses applications pour les composites à base de fibres

Détermination haute précision du module de traction et du coefficient de Poisson

  • Le principal critère de précision du videoXtens sans contact est le respect des exigences élevées de la norme ISO 527-1, annexe B et C pour la détermination du module de traction et du coefficient de Poisson. La constante de contraction transverse (coefficient de Poisson) peut ainsi être déterminée avec une précision jamais égalée par des extensomètres optiques.
  • Ce modèle de videoXtens remplit également ces exigences pour les essais en enceinte thermique. Des résultats d’essai comparables sont garantis - sans modification de matériel - que vous réalisiez vos essais à température ambiante ou en enceinte thermique.

Optez pour des essais sans marquage et gagnez du temps

  • Étant donné qu’il ne doit pas être marqué, les temps de préparation des éprouvettes sont réduits au minimum pour cet extensomètre optique.

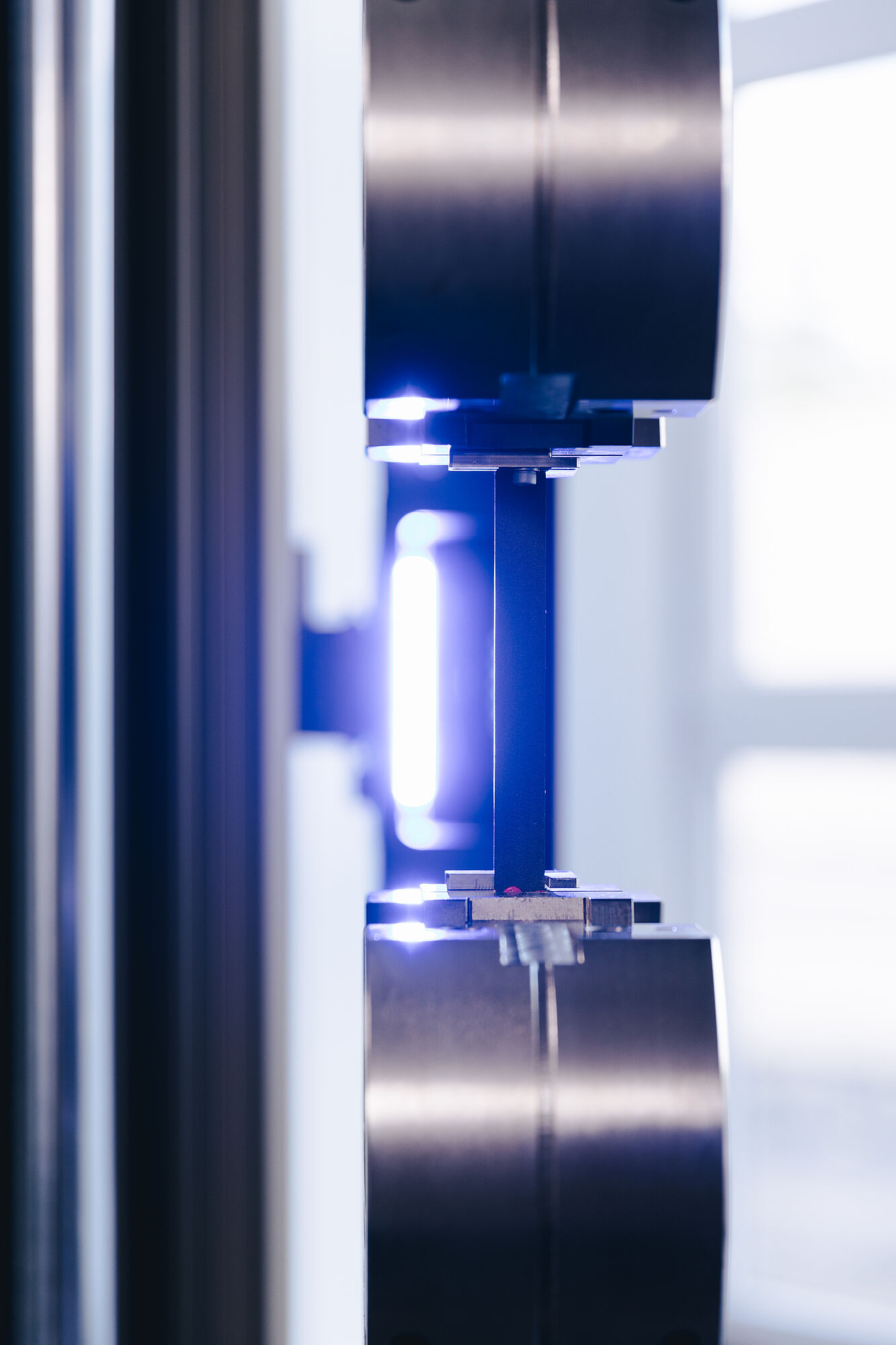

  • Grâce à l’utilisation d’une lumière de contraste bleue, le contraste de la structure de surface naturelle des matériaux composites à fibres opaques, tels que les polymères renforcés de fibres de carbone (PRFC), est considérablement augmenté.
  • Des marques de mesure virtuelles peuvent être définies sur le motif apparent. Aucun marquage manuel des éprouvettes n'est nécessaire. Vous gagnez du temps et de l’argent.
  • Mais, d'autres solutions de marquage vous permettront bien sûr, si besoin, de marquer vos éprouvettes.

Précision élevée sous conditions de température grâce à la compétence système ZwickRoell

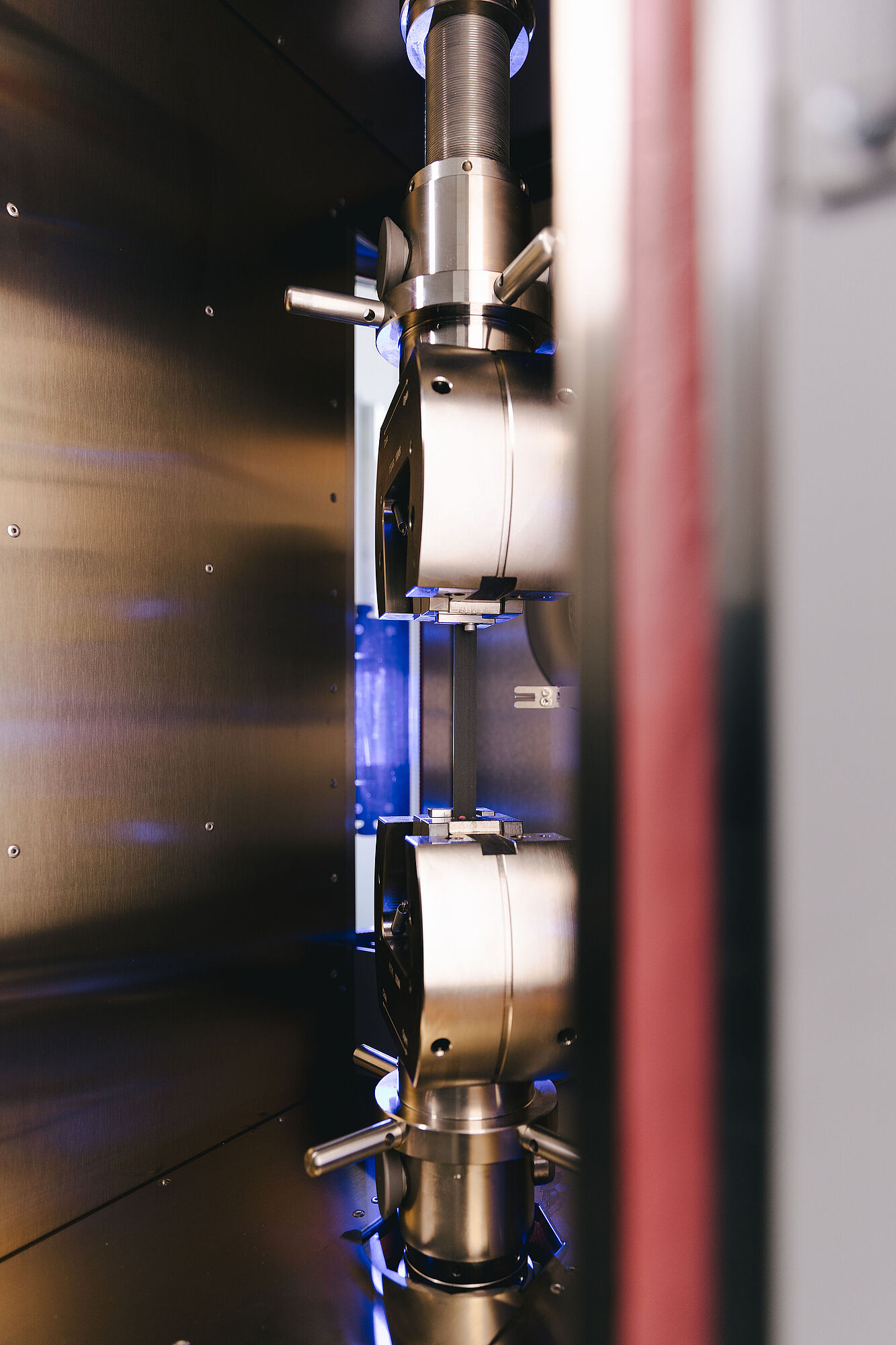

  • En association avec les enceintes thermiques ZwickRoell, videoXtens 2-150 HP et videoXtens biax 2-150 HP remplissent les exigences strictes pour la détermination du module de traction conformément à ISO 527-1 annexe C, également à température.
  • Toutes les enceintes thermiques ont été adaptées de manière optimale aux extensomètres optiques. L’ensemble de ces éléments forme un système fermé qui réduit au minimum les influences environnementales.
  • Faible impact sur la résolution de l’extensomètre, grâce à une régulation de température et une convection optimisées dans l’enceinte thermique.

Fiabilité et comparabilité garanties des résultats d’essai

Grâce à l’utilisation du même système d’essais sans modification de matériel, vous avez la garantie d’obtenir des résultats d’essais comparables :

  • Pour les essais à température ambiante ou en enceinte thermique ZwickRoell.
  • Pour la détermination d’un module dans la plage de mesure initiale ou de toutes les valeurs jusqu’à la rupture.

Nombreuses applications pour les composites à base de fibres

  • Les nombreuses applications des matériaux composites à fibres sont un atout décisif pour le videoXtens 2-150 HP. Cela comprend les essais de traction selon ISO 527-4/-5, ASTM D3039, ASTM D4018, ainsi que la détermination du module de cisaillement ou de l’allongement de cisaillement selon les normes ISO 14129 et ASTM D5318. Des essais de flexion 3/4 points selon la norme DIN EN ISO 14125 pourront également être réalisés sans extension ou conversion matérielle de l’extensomètre.
  • Le videoXtens enregistre le comportement complet de contrainte-déformation de l’éprouvette de la plage élastique jusqu’à la rupture. Grâce à la mesure de l’allongement sans contact, les risques d’endommagement sont écartés. C’est une caractéristique importante, notamment pour les matériaux composites à fibres, qui présentent des défaillances à hautes énergies.

Autres avantages & caractéristiques videoXtens

Le videoXtens propose également d’autres avantages & caractéristiques. Tous les avantages généraux et des informations complémentaires sur les systèmes videoXtens de ZwickRoell sont disponibles ici.

Extensions des fonctionnalités : activer pour en savoir plus

Le logiciel d’essai tire encore davantage des images de la caméra que la variation de course entre les deux points de mesure. Ces options intelligentes ont une meilleure visibilité :

Mesure de la variation de section/mesure de l’allongement transverse

Une caméra supplémentaire pour la mesure très précise de la variation de section est intégrée dans le boîtier du videoXtens biax 2-150 HP, le videoXtens est prévu pour la mesure biaxiale. La variation de section est directement mesurée sur l’arête de l’éprouvette, sans contact ni marque de mesure. Le nombre de positions de mesure peut être librement sélectionné. Les valeurs sont déterminées automatiquement mais peuvent également être évaluées individuellement.

La caméra supplémentaire étant spécialement conçue pour mesurer la variation de section, le videoXtens mesure également de manière très précise la variation de section. Il remplit la classe de précision 0,5 (ISO 9513) pour mesurer la variation de section et détermine le coefficient de Poisson selon ISO 527 avec une précision jamais égalée par des extensomètres sans contact.

2D Digital Image Correlation (DIC)

La corrélation d’images numériques (2D Digital Image Correlation) permet de visualiser les déformations et allongements sur toute la surface visible de l’éprouvette. Cette option logicielle élargit considérablement les possibilités d’analyse du videoXtens. Son activation est très simple et nécessite l’enregistrement d’une seule licence logicielle. La mesure de l’allongement en direct ainsi que l’analyse 2D DIC qui l’accompagne sont réalisées avec un seul et même videoXtens et à l’aide du même marquage.

Les divers outils d’analyse fournissent différentes informations : longueurs de mesure, points de mesure, jauges de contrainte virtuelles, lignes de section, cartes vectorielles, etc. Vous trouverez ici des informations détaillées sur 2D DIC.

Essai de flexion: Mesure du fléchissement

Pour la mesure du fléchissement, le videoXtens propose différentes solutions. Un poussoir de mesure est généralement disposé sous l’éprouvette en raison de la comparabilité avec les mesures effectuées avec des palpeurs ou des capteurs. La course de mesure pendant l’essai est mesurée par le videoXtens à l’aide des marques de mesure apposées.

Il est également possible d’effectuer une mesure directement sur l’arête de l’éprouvette : soit en apposant un marquage sur l’éprouvette de flexion, soit avec un rétro-éclairage à l’arrière de l’éprouvette pour permettre au videoXtens de visualiser et mesurer l’arête inférieure de l’éprouvette. Il est ainsi possible de déterminer l’approximation polynomiale de la courbure, en plus du fléchissement dans l’axe d’essai.

Test Re-Run : recalculer plutôt que réaliser un nouvel essai

Avec le test Re-Run, l’essai peut être répété virtuellement avec une longueur de référence finale modifiée puis recalculé. Gagnez du temps lors de la préparation des éprouvettes et de l’essai et effectuez différentes évaluations sur une seule et même éprouvette.

Le logiciel d’essai enregistre une série d’images pendant l’essai. Cela vous permet de modifier ultérieurement et au besoin la taille et la position de la longueur de référence finale. Réalisez en un seul clic un nouveau calcul de toutes les valeurs caractéristiques en fonction de la longueur de mesure. Chaque nouveau calcul est représenté séparément pour réaliser des comparaisons, le tout facilement et de manière claire.

Répartition de l’allongement : chaque éprouvette devient valide

Une rupture en-dehors de la longueur de mesure entraîne des coûts et un temps de préparation des éprouvettes supplémentaires et la réalisation d’un nouvel essai. L’option de répartition de l’allongement permet d’éviter cela.

Le logiciel d’essai testXpert place automatiquement la longueur de mesure autour de la position de rupture de façon symétrique pendant l’essai.

La solution provisoire apportée par la norme ISO 6892-1 à l’annexe I, prévue pour valider les ruptures en-dehors de la longueur de mesure, s’active facilement via le logiciel, le calcul et la validation fonctionnent automatiquement selon les exigences de la norme et en temps réel. Une mesure manuelle et un recalcul de l’éprouvette ne sont jusqu’à présent pas nécessaires.

Matrice 2D

Permet de paramétrer et mesurer jusqu’à 100 points librement disposés ou sous forme de matrice. Les allongements et hétérogénéités locaux d’une éprouvette sous contrainte sont déterminés de cette manière. Les valeurs de mesure proposées sont les coordonnées X et Y, de même que les distances entre points.

Les valeurs de mesure sont faciles à exporter ou directement représentées sous forme de canaux dans testXpert. Le pré-requis est que tous les points de mesure soient placés sur une surface éprouvette plane, étant donné qu’il s’agit d’une mesure en deux dimensions. Les essais sur composants ou les essais de traction multiaxiaux font partie des applications types.
