Prova di punzonatura su cartone ondulato in accordo a DIN 53142
La prova di punzonatura è un metodo di prova consolidato per determinare la resistenza del cartone ondulato alla sollecitazione meccanica. La prova è adatta per le soluzioni di imballaggio dove è necessaria una resistenza all’impatto elevata, ad es. per l’imballaggio per le esportazioni, l’imballaggio tecnico o i prodotti con requisiti di protezione elevati.
La prova di punzonatura misura l'energia necessaria per forare il cartone ondulato. La norma DIN 53142-1 indica come strumentazione di prova un pendolo per prove di impatto, mentre la norma DIN 53142-2 prescrive un percorso lineare dell’impattatore, come quello presente con una macchina di prova materiali. Poiché è più difficile soddisfare le condizioni per misurazioni affidabili con i pendoli per prove di impatto e, inoltre, una curva di spostamento della forza continua viene registrata con le macchine di prova materiali, ZwickRoell supporta il tipo di misurazione definito nella norma DIN 53142-2.

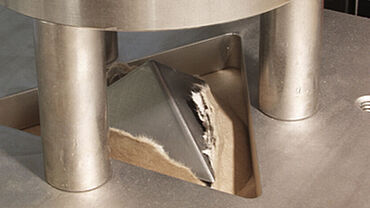

Nella prova di punzonatura secondo DIN 53142-2, la testa di punzonatura piramidale applica il carico al materiale in tutte le direzioni spaziali. Durante questo processo si generano forze combinate di trazione, compressione, flessione e taglio. Il risultato ottenuto in questa prova è l'energia assorbita nella punzonatura del materiale.
Vantaggi della norma DIN 53142-2 rispetto alla 53142-1 Attrezzatura e procedura di prova secondo DIN 53142-2 Macchine di prova materiali Download Richiedi una consulenza Altri metodi di prova per il cartone ondulato
Vantaggi delle prove con le macchine di prova materiali secondo la norma DIN 53142-2 rispetto alla norma DIN 53142-1 con pendoli per prove di impatto
- I risultati ottenuti dalle prove di punzonatura con le macchine di prova materiali mostrano generalmente una dispersione inferiore rispetto a quelli ottenuti con i pendoli per prove di impatto. In collaborazione con l’Istituto tedesco WFP per la ricerca e le prove sul cartone ondulato sono state eseguite numerose prove per correlare le prove LPET in conformità con la norma DIN 53142-2 e le prove PET con pendoli per prove di impatto. Il risultato è stato che entrambi i tipi di prove sono confrontabili con una percentuale di incertezza del 5% (deviazione standard).
- Altri vantaggi delle macchine di prova materiali rispetto ai pendoli per prove di impatto (DIN 53142-1) sono l'assenza di variazioni di peso e di oscillazioni distorsive, non sono necessari collari di bloccaggio, ed inoltre la possibilità di registrazione elettronica della forza e della corsa con un intervallo di misurazione significativamente più ampio.
- Teoricamente, i materiali ricavati da carta con una massa per unità di superficie di 80 g/m² fino al cartone ondulato per carichi pesanti di 17 mm di spessore e un'energia di circa 40 joule possono essere testati senza bisogno di cambiare accessori.
- Tra i vantaggi ricordiamo che al termine della prova, la macchina rimuove la testa piramidale dal cartone senza difficoltà. Non è più necessario un collare come quello per il pendolo per prove di impatto.
Tutti questi fattori rendono la macchina di prova una soluzione più facile, sicura e affidabile.
Attrezzatura di prova ZwickRoell per le prove di punzonatura secondo DIN 53142-2
Le ZwickRoell macchine di prova universali ZwickRoell con uno speciale dispositivo di punzonatura LPET vengono utilizzate per le prove di punzonatura secondo DIN 53142-2:
- l’impattatore piramidale viene premuto linearmente attraverso il provino mentre la curva forza-spostamento viene integrata tra i limiti predefiniti. Il limite inferiore equivale a una forza di 0,5 N, il limite superiore è il percorso della piramide di penetrazione di 25 mm più lo spessore del provino.
- Il software di prova testXpert determina automaticamente lo spessore del provino nel ciclo di misurazione, in modo tale che il tester non debba misurare lo spessore del provino per ogni singolo provino. Il tester posiziona semplicemente il provino tra le piastre di serraggio del dispositivo di prova e avvia la prova. Tutto il resto viene svolto da testXpert, in modo efficiente, preciso e conforme alle normative.
