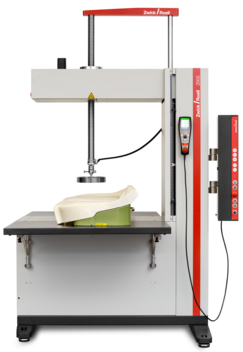

cLine材料試験機は特にコンポーネント試験や柔らかなスポンジ材の試験に適しています

コンポーネント試験は主に柔らかなスポンジ材（例えばマットレスとシートとカバー）で行われます。材料試験ではスポンジ材による立方体か板材が使われます。圧縮試験、繰返しインデンテーション試験、周期圧縮強度試験（繰返し荷重試験）が行われます。直感的な操作が可能な試験用ソフトウェアのtestXpert IIにより、cLine材料試験機は取扱がとても簡単です。cLineシリーズは、3つの側面がオープンな試験エリアが特徴です。

The cLine in action

軟質弾性フォームの繰返し圧縮試験

cLine材料試験機は特にコンポーネント試験や柔らかなスポンジ材の試験に適しています

アドバンテージと特徴

アプリケーションの紹介

cLineシリーズは、3つの側面がオープンな試験エリアが特徴です。

cLine材料試験機は特にコンポーネント試験や柔らかなスポンジ材の試験に適しています。コンポーネント試験は主に柔らかなスポンジ材（例えばマットレスとシートとカバー）で行われます。材料試験ではスポンジ材による立方体か板材が使われます。圧縮試験、繰返しインデンテーション試験、周期圧縮強度試験（繰返し荷重試験）が行われます。

人間工学に適ったオペレーション

人間工学に適ったオペレーション
サイド操作、両サイドの旋回式テーブルエクステンション、追加の片面テーブルエクステンション、セットアップと操作モード用のオプションのディスプレイ付きリモートコントロールによる操作性を改善。

高剛性の頑丈なマシンフレーム

高剛性の頑丈なマシンフレーム
C形状のロードフレームの堅牢で剛性の高い設計により、柔らかい試験片の変形を測定する際に高精度が可能になります。これにより、cLineを使用する多くのアプリケーションで追加のセンサーの使用を回避できます。

圧縮ダイ治具

圧縮ダイ治具
圧縮ダイは、各ユーザー仕様の規格の要件に応じて、さまざまな直径を用意しています。圧縮ダイは、平らな円形、半球形、または球形です。簡単に取付け取外しが出来ます。

製造工程への統合

製造工程への統合
cLine材料試験機は、オプションで、たとえばサポートテーブルの前後にあるローラーコンベヤーによって、製造プロセスに統合できます。

試験システムの安全性

試験システムの安全性
2チャンネルの安全回路により、最高レベルの安全性が実現されています。これにはクロスヘッドリミットスイッチ、ドライブオフスイッチ、モーターブレイク機能、操作モードスイッチが含まれます。重要なアクセサリーもまた安全回路に組み込まれています。電気的インターロックと機械的ガードロックを備えたCE準拠の安全装置は、試験中のマシンへの干渉を防ぎます。

エンジニアリング 'Made in Germany'

ツビックローエルビックエンジニアリングーメイドインドイツ
全てのメカニカル、エレクトロ二クス、冶具類及びソフトウェアを含め材料試験機の開発と製造はツビックローエルドイツの工場で行われており、全てにおいて考え抜かれた完成品を提供しています。1つ１つの試験機はもっとも高い品質管理の下、製造されており最高のサポートを可能にしています。

テクニカルオーバービュー

cLineは、タイプによって、0.0005～1000 mm/minのスピードでテストが行えます。試験機のスピードは試験時の荷重とは独立しています。
幅広い試験スピードレンジが制限無く使用できます。加えて、重たい試験冶具やアクセサリー類を補うためにフレームの定格荷重の110％まで許容されています。
cLineは試験力10 kNまで、試験エリアの高さは819 mmの試験に対応しています。
cLineは市販のPCで、特段の拡張カード等を利用せず操作可能です。

荷重レンジに応じたプロパティー

タイプ	Z010 C
アイテムNo.	1006326
試験荷重 F_max	10	kN
試験エリア
高さ	819	mm
幅	1000	mm
折りたたみ式テーブルエクステンションの奥行き	450	mm
起こしたテーブルエクステンションの奥行き	1450	mm
ムービングクロスヘッド変位max.	600	mm
ロードフレーム
寸法
高さ	2630	mm
制御装置を含めた幅	1495	mm
サポートレッグと折りたたみテーブルエクステンションの奥行	800	mm
サポートレッグと起こしたテーブルエクステンションの奥行	1450	mm
重量
制御装置含む、約	580	kg
装置塗装色	RAL 7021, RAL 7038 , RAL 3031
常温	+10 ...+35	℃
湿度環境	20 ...90	%
装置前方1ｍの距離で測定された v_max 時の平均ノイズレベル	55	dB(A)
ドライブ
モーター	ACサーボモーター
モーター保持ブレーキ	Yes
制御、セット値事前選択	デジタル（リアルタイム、Ethernet、EtherCAT®）
クロスヘッド速度 v_min ... v_max	0.0005 ...1000	mm/min
クロスヘッド戻り速度、最大	1500	mm/min
ドライブトラベル分解能	0.0232	µm
クロスヘッドポジション繰返し性	±2.0	µm
制御	アダプティブ
サイクルタイム	1000	Hz
インプット電源仕様
電源供給	230	V, (1Ph/N/PE)
許容ボルテージ幅	±10	%
消費電力（フル荷重）、約	800	VA
電力周波数	50/60	Hz
EMC properties	EN 61326-1の最高要求を満足 (クラスBイミュニティ、クラスAエミッション )
