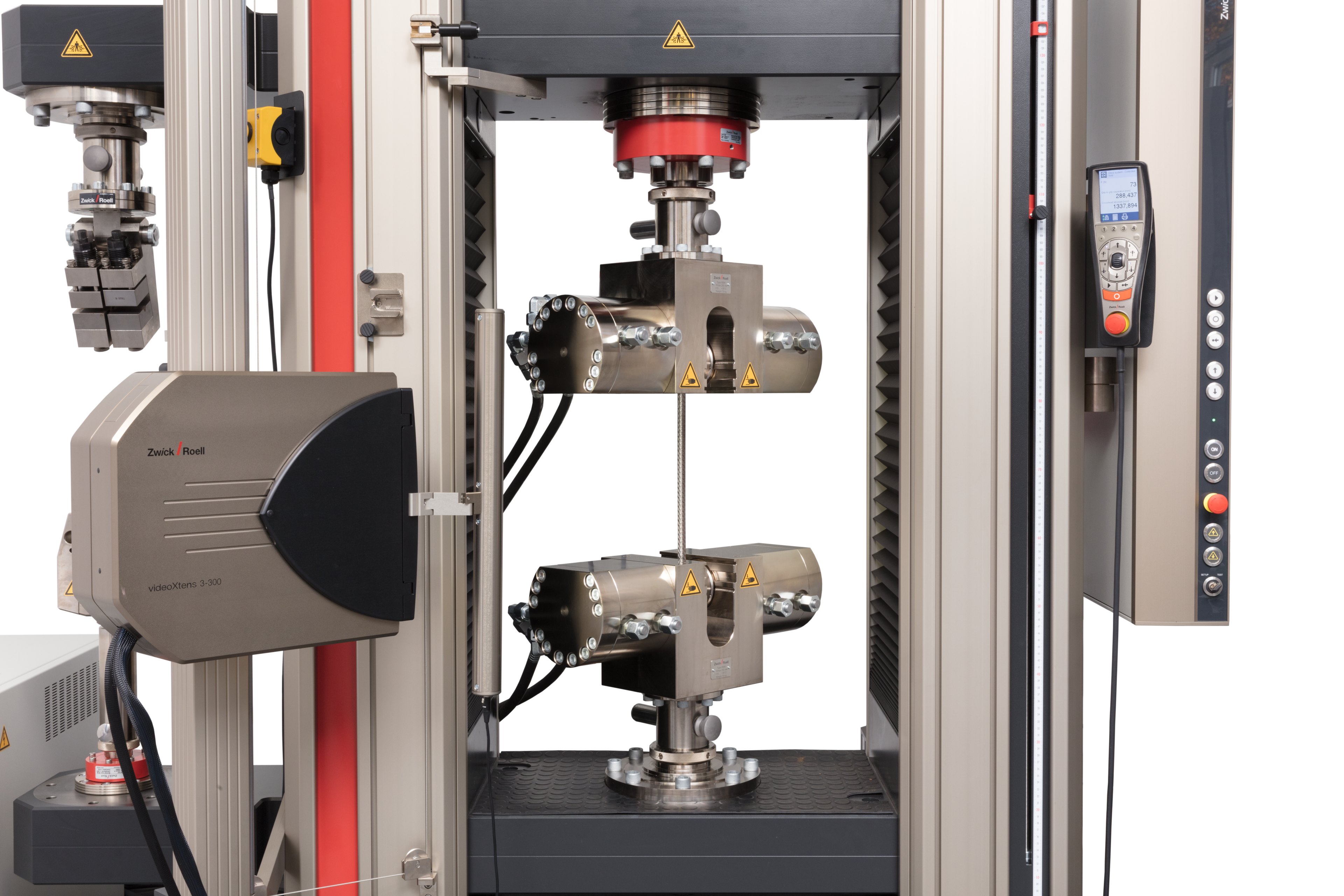

videoXtens T-160 HP Ekstenziometer prečne napetosti

Novi standard za merjenje r-vrednosti Prenos
Najv. merilno območje
  • 160 mm
Temperaturno območje
  • Sobna temperatura
Vrsta preskusa
  • Sprememba meritve širine
  • določitev r-vrednosti
Material
  • Kovine

Zanesljive r-vrednosti po ISO 10113:2020 z nizkim razprševanjem, enostavnim rokovanjem in številnimi dodatki.

Tukaj je tisto, kar razlikuje videoXtens T-160 HP od drugih optičnih prečnih ekstenziometrov:

  • Merjenje spremembe širine po celotni merilni dolžini po priporočilu ISO 10113:2020.
  • Avtomatsko zaznavanje osne merilne dolžine z uporabo odmikov tipal z multiXtens II HP / makroXtens II.
  • Enakomerna porazdelitev 10 merilnih osi po celotni merilni dolžini. Zunanje merilne osi potekajo skozi merilne točke merilne dolžine.
  • Sledenje 10 merilnim osem med preskusom; brez zdrsa vzorca skozi merilne osi.
  • Samodejno zaznavanje lokacije preloma in klasifikacija preloma po ISO 6892 ali JIS Z2254.
  • Zelo visoka točnost (razred 0,5 do ISO 9513) z uporabo kamere in objektiva, posebej izbranih za preskusno nalogo.

Novi standard za zanesljive r-vrednosti po ISO 10113, ASTM E517, JIS Z2254

Vrednost r ali natančneje navpična anizotropija je ena od tipičnih karakterističnih vrednosti pri nateznem preskusu po ISO 10113, ASTM E517 in JIS Z2254. Da bi dosegli bolj realistične izmerjene vrednosti, je treba zdaj določiti r-vrednost po celotni merilni dolžini, saj potem vključuje konus materiala. ZwickRoell je posebej za to razvil nov videoXtens T-160 HP. Meri preko 10 merilnih osi, enakomerno razporejenih po celotnem merilnem območju. Ne zagotavlja le realističnih r-vrednosti v skladu z ISO 10113, temveč tudi natančne, zelo natančne vrednosti, saj je bil razvit posebej za te preskuse.

Ključne prednosti in značilnosti

Razred točnosti 0,5 po ISO 9513
Individualna ocena vseh desetih merskih osi
Samodejno zaznavanje in razvrstitev lokacije porušitve
Identifikacija virov napak
Zanesljive r-vrednosti na podlagi najmanj 600 merilnih linij
Rechts: Genauere und zuverlässigere r-Werte mit geringer Streuung durch Verwendung einer Kamera & Objektiv, die speziell für die Breitenänderung ausgerichtet sind

Razred točnosti 0,5 po ISO 9513

  • Z razredom točnosti 0,5 (ISO 9513) in ločljivostjo 0,20 µm je meritev širine edinstveno natančna.
  • Uporaba kamere z lečo, ki je posebej nastavljena za spreminjanje meritev širine, omogoča natančnejše in zanesljivejše rezultate preskusov z majhnim razprševanjem.
  • Inteligentni algoritem zagotavlja natančno merjenje na robu vzorca, brez potrebe po merilnih oznakah.
  • videoXtens T-160 HP je skaliran na vseh 10 merilnih oseh, kar zagotavlja zanesljivost izmerjenih vrednosti.
  • Stabilna montaža videoXtens odlikuje nizke vibracije in ščiti pred neusklajenostjo.
  • Slike se v programski opremi obdelujejo v realnem času.
  • Natančna sinhronizacija vseh merilnih kanalov.
Učinek PLC (učinek Portevin-Le Chatelier) je viden skozi prikaz desetih posameznih merilnih osi

Individualna ocena vseh desetih merskih osi

  • Izmerjene vrednosti vseh 10 merilnih osi je mogoče tudi posamično oceniti in prikazati. Na ta način je mogoče kadar koli preveriti, ali so vrednosti verjetne, in je mogoče zaznati in vizualizirati učinek Portevin-Le Chatelier ter Luedersove pasove. Poleg tega je mogoče določiti veljavne r-vrednosti za materiale, ki kažejo te učinke.
  • Geometrijo vzorca je mogoče preveriti glede na vzporednost in tolerance oblike s primerjavo vrednosti iz 10 merilnih osi.
Prekinitev klasifikacije po ISO 6892

Samodejno zaznavanje in razvrstitev lokacije porušitve

S samodejnim zaznavanjem lokacije porušitve se določi lokacija porušitve in porušitev je razvrščena v skladu z ISO 6892 ali JIS Z2254. V ta namen je slika kamere klonirana in dodeljena lastnemu kanalu lokacije porušitve v testXpert III (to je že nastavljeno v standardnem preskusnem programu). V tej klonirani sliki se položaj najmanjše širine določi med preskusom, hkrati z meritvijo r-vrednosti, in posname se kasnejša porušitev. To se zgodi po celotni vzporedni dolžini vzorca in ne samo po celotni merilni dolžini.

Postavitev za identifikacijo virov napak v preskusni ureditvi in preko artefaktov v testXpert III

Identifikacija virov napak

  • Ločena postavitev s pripravljenimi grafi krivulj opredeljuje vire napak v preskusni razporeditvi in artefakte (k ISO 10113, Priloga A). Tu je poleg srednje vrednosti prikazana vsaka posamezna merilna os. Dovoljeno odstopanje tehnične spremembe širine +/-0,05 % se samodejno spremlja in prikazuje.
Deset enako oddaljenih merilnih osi, razporejenih po celotni osni merilni dolžini

Zanesljive r-vrednosti na podlagi najmanj 600 merilnih linij

  • videoXtens T-160 zagotavlja zanesljive, realistične r-vrednosti po standardu ISO 10113:2020 z majhnim razprševanjem z oceno celotne merilne dolžine z visoko natančnostjo in učinkovitostjo.
  • Merjenje zmanjšanja širine poteka na do 10 merilnih oseh, ki so samodejno in enakomerno razporejene po celotni merilni dolžini.
  • Vrednosti merilnih osi temeljijo na najmanj 600 merilnih črtah, kar nam omogoča, da zagotovimo pravilne in natančne r-vrednosti.
