Xforce 荷重元 | ZwickRoell

hp-10-n-hp-10-kn-k-50-kn-fo

負載範圍

5 N - 250 kN

精度等級

ISO 7500-1

特殊特徵

一個荷重元適用於兩種系統配置

荷重元	5	10	20	50	100	N
項目編號	057091	060253	060256	060257	060258
適用於 ProLine的項目編號	063919¹	063920¹	063921¹	063922¹	063923¹
標稱力 F_nom	5	10	20	50	100	N
標稱力 F_nom [lbf]	1.12	2.25	4.5	11.24	22.48	lbf
準確度
準確度等級1（從 F_nom 的 0.4 % 起）	0.02²	0.04²	0.08	0.2	0.4	N
準確度等級0.5（從 F_nom 的 2 % 起）	0.1	0.2	0.4	1.0	2.0	N
尺寸
安裝高度	55	55	55	55	55	mm
連接
連接螺紋	M28x1.5	M28x1.5	M28x1.5	M28x1.5	M28x1.5
	Ø8	Ø8	Ø8	Ø8	Ø8	mm
影響/限值
極限彎曲力矩	0.7³	1.0³	1.3³	2.0³	3.0³	Nm
極限扭矩	10.0⁴	10.0⁴	10.0⁴	10.0⁴	10.0⁴	Nm

僅能與ProLine負載機架結合使用。請參照相關說明。
為了校正與使用Xforce 5N和10N的擴充量測範圍，必須存在著相對應的環境和操作需求。最基本的條件是安裝位置平穩且不會搖晃。更完整的細節可以檢閱操作手冊和安裝說明。
測量方向無負載時荷重元的最大彎曲力矩 Mb。在與標稱負載同時加載的情況下，該值應減半。
卸載時。在與標稱負載同時加載的情況下，該值應減半。

荷重元	0.2	0.5	0.5	1	kN
項目編號	011563	011562	057993	011560
適用於 ProLine的項目編號	018542¹	018540¹	058423¹	018539¹
標稱力 F_nom	0.2	0.5	0.5	1	kN
標稱力 F_nom [lbf]	45	112	112	225	lbf
準確度
準確度等級1（從 F_nom 的 0.4 % 起）	0.8	2.0	2.0	4.0	N
準確度等級0.5（從 F_nom 的 2 % 起）	4.0	10.0	10.0	20.0	N
尺寸
安裝高度	55	55	61	61	mm
連接
連接螺紋	M28x1.5	M28x1.5	M28x1.5	M28x1.5
	8	Ø8	Ø20	Ø20²	mm
影響/限值
極限彎曲力矩	2 (3)³⁴	5 (7)³⁴	5 (7)³⁴	15 (17)³⁴	Nm
極限扭矩	5 (14)⁵⁴	7 (35)⁵⁴	7 (35)⁵⁴	17 (50)⁵⁴	Nm

僅能與ProLine負載機架結合使用。請參照相關說明。
使用Xforce荷重元意味著用於1-kN荷重元的安裝接頭直徑從8mm變成20mm
測量方向無負載時荷重元的最大彎曲力矩 Mb。在與標稱負載同時加載的情況下，該值應減半。
該值指的是連接系統的極限扭矩。如果超過該值，則需要重新校正。括號值是相對於測量感測器的極限扭矩。
卸載時。在與標稱負載同時加載的情況下，該值應減半。

荷重元	2.5	5	10	10	20	kN
項目編號	011558	011556	017955	011554	017907
適用於 ProLine的項目編號	018538¹	018537¹	-	018536¹	019242¹
標稱力 F_nom	2.5	5	10	10	20	kN
標稱力 F_nom [lbf]	562	1124	2248	2248	4496	lbf
準確度
準確度等級1（從 F_nom 的 0.4 % 起）	10	20	40	40	80	N
準確度等級0.5（從 F_nom 的 2 % 起）	50	100	200	200	400	N
尺寸
安裝高度	61	61	54	70	66	mm
連接
連接螺紋	M28x1.5	M28x1.5	-	M28x1.5	-
連接法蘭盤	-	-	法蘭盤 1²	-	法蘭盤 1²
	Ø20	Ø20	Ø20	Ø20	Ø36	mm
影響/限值
極限彎曲力矩	30 (34)³⁴	50 (58)³⁴	80 (115)³⁴	80 (115)³⁴	250 (460)³⁴	Nm
極限扭矩	17 (80)⁵⁴	17 (130)⁵⁴	17 (200)⁵⁴	17 (200)⁵⁴	250 (1500)⁵⁴	Nm

僅能與ProLine負載機架結合使用。請參照相關說明。
法蘭盤 1 = 齒節圓 115 mm, 法蘭盤 2 = 齒節圓 220 mm.
測量方向無負載時荷重元的最大彎曲力矩 Mb。在與標稱負載同時加載的情況下，該值應減半。
該值指的是連接系統的極限扭矩。如果超過該值，則需要重新校正。括號值是相對於測量感測器的極限扭矩。
卸載時。在與標稱負載同時加載的情況下，該值應減半。

荷重元	30	50	100	150	kN
項目編號	017908	017909	017910	017911
適用於 ProLine的項目編號	019246¹	019248¹	019254¹	-
標稱力 F_nom	30	50	100	150	kN
標稱力 F_nom [lbf]	6744	11240	22481	33721	lbf
準確度
準確度等級1（從 F_nom 的 0.4 % 起）	120	200	400	600	N
準確度等級0.5（從 F_nom 的 2 % 起）	600	1000	2000	3000	N
尺寸
安裝高度	66	66	104	104	mm
連接
連接法蘭盤	法蘭盤 1²	法蘭盤 1²	法蘭盤 2²	法蘭盤 2²
	Ø36	Ø36	Ø60	Ø60	mm
影響/限值
極限彎曲力矩	250 (500)³⁴	250 (650)³⁴	3500 (4500)³⁴	4000 (5000)³⁴	Nm
極限扭矩	250 (1800)⁵⁴	250 (3000)⁵⁴	6500 (10000)⁵⁴	5800 (12500)⁵⁴	Nm

僅能與ProLine負載機架結合使用。請參照相關說明。
法蘭盤 1 = 齒節圓 115 mm, 法蘭盤 2 = 齒節圓 220 mm.
測量方向無負載時荷重元的最大彎曲力矩 Mb。在與標稱負載同時加載的情況下，該值應減半。
該值指的是連接系統的極限扭矩。如果超過該值，則需要重新校正。括號值是相對於測量感測器的極限扭矩。
卸載時。在與標稱負載同時加載的情況下，該值應減半。

荷重元	5	10	20	50	100	N
項目編號	063924	063925	063926	060259	060260
適用於 ProLine的項目編號	063927¹		063930¹	063932¹	063933¹
標稱力 F_nom	5	10	20	50	100	N
標稱力 F_nom [lbf]	1.12	2.25	4.5	11.24	22.48	lbf
準確度
準確度等級1（從 F_nom 的 0.2 % 起）	-	0.02²	0.04	0.1	0.2	N
準確度等級1（從 F_nom 的 0.4 % 起）	0.02²	-	-	-	-	N
準確度等級0.5（從 F_nom 的 1 % 起）	0.05	0.1	0.2	0.5	1.0	N
尺寸
安裝高度	55	55	55	55	55	mm
連接
連接螺紋	M28x1.5	M28x1.5	M28x1.5	M28x1.5	M28x1.5
	Ø8	Ø8	Ø8	Ø8	Ø8	mm
影響/限值
極限彎曲力矩	6.0³	6.0³	6.0³	6.0³	6.0³	Nm
極限扭矩	10.0⁴	10.0⁴	10.0⁴	10.0⁴	10.0⁴	Nm

僅能與ProLine負載機架結合使用。請參照相關說明。
為了校正與使用Xforce 5N和10N的擴充量測範圍，必須存在著相對應的環境和操作需求。最基本的條件是安裝位置平穩且不會搖晃。更具體的細節可以檢閱操作手冊和安裝說明。
測量方向無負載時荷重元的最大彎曲力矩 Mb。在與標稱負載同時加載的情況下，該值應減半。
卸載時。在與標稱負載同時加載的情況下，該值應減半。

荷重元	0.2	0.2	0.5	0.5	1	kN
項目編號	011571	052697	011570	057991	011569
適用於 ProLine的項目編號	018548¹	-	018547¹	058424¹	018546¹
標稱力 F_nom	0.2	0.2	0.5	0.5	1	kN
標稱力 F_nom [lbf]	45	45	112	112	225	lbf
準確度
準確度等級1（從 F_nom 的 0.2 % 起）	0.4	0.4	1.0	1.0	2.0	N
準確度等級0.5（從 F_nom 的 1 % 起）	2.0	2.0	5.0	5.0	10.0	N
尺寸
安裝高度	55.3	66	55.3	61	61	mm
連接
連接螺紋	M28x1.5	M28x1.5	M28x1.5	M28x1.5	M28x1.5
	Ø8	Ø20	Ø8	Ø20	Ø20²	mm
影響/限值
極限彎曲力矩	2 (3)³⁴	2.0³	5 (7)³⁴	5 (7)³⁴	15 (17)³⁴	Nm
極限扭矩	5 (14)⁵⁴	5.0⁵	7 (35)⁵⁴	7 (35)⁵⁴	17 (50)⁵⁴	Nm

僅能與ProLine負載機架結合使用。請參照相關說明。
使用Xforce荷重元意味著用於1-kN荷重元的安裝接頭直徑從8mm變成20mm
測量方向無負載時荷重元的最大彎曲力矩 Mb。在與標稱負載同時加載的情況下，該值應減半。
該值指的是連接系統的極限扭矩。如果超過該值，則需要重新校正。括號值是相對於測量感測器的極限扭矩。
卸載時。在與標稱負載同時加載的情況下，該值應減半。

荷重元	2.5	5	10	10	kN
項目編號	011568	011566	017953	011565
適用於 ProLine的項目編號	018545¹	018544¹	018554¹	018543¹
標稱力 F_nom	2.5	5	10	10	kN
標稱力 F_nom [lbf]	562	1124	2248	2248	lbf
準確度
準確度等級1（從 F_nom 的 0.2 % 起）	5.0	10.0	20.0	20.0	N
準確度等級0.5（從 F_nom 的 1 % 起）	25.0	50.0	100.0	100.0	N
尺寸
安裝高度	61	61	54	70	mm
連接
連接螺紋	M28x1.5	M28x1.5	-	M28x1.5
連接法蘭盤	-	-	法蘭盤 1²	-
	Ø20	Ø20	Ø20	Ø20	mm
影響/限值
極限彎曲力矩	30 (34)³⁴	50 (58)³⁴	80 (115)³⁴	80 (115)³⁴	Nm
極限扭矩	17 (80)⁵⁴	17 (130)⁵	17 (200)⁵⁴	17 (200)⁵⁴	Nm

僅能與ProLine負載機架結合使用。請參照相關說明。
法蘭盤 1 = 齒節圓 115 mm, 法蘭盤 2 = 齒節圓 220 mm.
測量方向無負載時荷重元的最大彎曲力矩 Mb。在與標稱負載同時加載的情況下，該值應減半。
該值指的是連接系統的極限扭矩。如果超過該值，則需要重新校正。括號值是相對於測量感測器的極限扭矩。
卸載時。在與標稱負載同時加載的情況下，該值應減半。

荷重元	10	10	20	30	50	kN
項目編號	1008815	1008732	318936	325642	318934
適用於 ProLine的項目編號	-	1008733¹	325222¹	325644¹	325223¹
標稱力 F_nom	10	10	20	30	50	kN
標稱力 F_nom [lbf]	2248	2248	4496	6744	11240	lbf
準確度
準確度等級1（從 F_nom 的 0.2 % 起）	20	20	40	60	100	N
準確度等級0.5（從 F_nom 的 1 % 起）	100	100	200	300	500	N
尺寸
安裝高度	74	90	75.5	75.5	75	mm
連接
連接螺紋	-	M28x1.5	-	-	-
連接法蘭盤	法蘭盤 1²	-	法蘭盤 1²	法蘭盤 1²	法蘭盤 1²
	Ø20	Ø20	Ø36	Ø36	Ø36	mm
影響/限值
極限彎曲力矩	500³	500³	600³	700³	1100³	Nm
極限扭矩	500⁴	500⁴	500⁴	500⁴	1800⁴	Nm

僅能與ProLine負載機架結合使用。請參照相關說明。
法蘭盤 1 = 齒節圓 115 mm, 法蘭盤 2 = 齒節圓 220 mm.
測量方向無負載時荷重元的最大彎曲力矩 Mb。在與標稱負載同時加載的情況下，該值應減半。
卸載時。在與標稱負載同時加載的情況下，該值應減半。

荷重元	100	100	150	250	250	kN
項目編號	318932	068922¹	320304	318930	068918²
適用於 ProLine的項目編號	325328³	-	-	-
標稱力 F_nom	100	100	150	250	250	kN
標稱力 F_nom [lbf]	22481	22481	33721	56202	56202	lbf
準確度
準確度等級1（從 F_nom 的 0.2 % 起）	200	-	300	500	500	N
準確度等級0.5（從 F_nom 的 1 % 起）	1000	-	1500	2500	2500	N
準確度等級1（從 F_nom 的 0.4 % 起）	-	400	-	-	-
準確度等級0.5（從 F_nom 的 2 % 起）	-	2000	-	-	-
尺寸
安裝高度	106	131	106	162	131	mm
連接
連接法蘭盤	法蘭盤 2⁴	法蘭盤 2⁴	法蘭盤 2⁴	法蘭盤 2⁴	法蘭盤 2⁴
	60	法蘭盤	60	60	法蘭盤	mm
影響/限值
極限彎曲力矩	4800⁵	30000⁵	8000⁵	30000⁵	30000⁵	Nm
極限扭矩	10000⁶	55000⁶	⁶20000	55000⁶	55000⁶	Nm

法蘭盤接口採用70mm對中工具取代安裝接頭，用以連接對位治具（項目編號： 068902)）和油壓夾具型號 8594 BOW楔形夾具（項目編號：No. 072865 和072869）。有關068918的設計與技術資料。
法蘭盤接口採用對中工具取代安裝接頭（節圓 115/220 mm，定心規 D30/70 mm）。
僅能與ProLine負載機架結合使用。請參照相關說明。
法蘭盤 1 = 齒節圓 115 mm, 法蘭盤 2 = 齒節圓 220 mm.
測量方向無負載時荷重元的最大彎曲力矩 Mb。在與標稱負載同時加載的情況下，該值應減半。
卸載時。在與標稱負載同時加載的情況下，該值應減半。

Xforce 荷重元一覽

Xforce 荷重元是拉伸測試、壓縮測試和彎曲測試以及過零點循環測試的理想選擇。

專利的Xforce荷重元-ZwickRoell的獨家技術

優勢與特點

優勢與特點

pruefplatzkonzept-kraftaufnehmer

自動識別傳感器插頭

這些智能荷重元具有儲存在內部 EEPROM 中的獨特電子識別系統。

testXpert III 測試軟體自動識別感測器類型和屬性。
力和行程限制會自動導入。
感測器過載加上日期儲存在 EEPROM 中。

系統校正

在發貨前，每個荷重元都用測試系統加上驅動器和測量和控制電子設備作為一個完整的系統進行校正。這記錄在隨附的工廠校正證書中。

出色的直線性

Xforce HP 和 Xforce K 荷重元具有非常高的準確度。
與 testControl II 電子設備結合使用時，Xforce HP 和 Xforce K（從 200 N）荷重元通常提供比 ISO 7500 要求更好的線性度（= 相對顯示偏差）。
從低至荷重元標稱容量的0.1%，最大顯示偏差小於測量值的1%；從標稱容量的 0.4% 開始，為測量值的 0.25%。

量測範圍大

大量測範圍通常無需購買第二個荷重元，從而節省了採購和年度校正的成本。
即使由於重型測試治具或試片夾具而導致高預載，幾乎整個荷重元量測範圍仍然可用。荷重元仍可用於滿額定容量，治具重量達到標稱力的 45%。

過載保護、力量限制和操作力

Xforce荷重元非常堅固耐用，可以最大承受300%荷重元額定負載值，而不會發生機械損壞，承受150%荷重元額定負載值時不回發生零點偏移。這意味著通常不需要用於吸收橫向力的過載保護，例如預加載彈簧、機械擋塊或導向器。
可以透過軟體和硬體限位器限制橫樑行程範圍，保護荷重元和文本治具。
可以在 testXpert III 中設置力量限制以自動關閉測試系統，保護荷重元。

testcontrol-tc-ii-hydraulik-ph-typ-8803-schutzeinrichtung-offen-fo

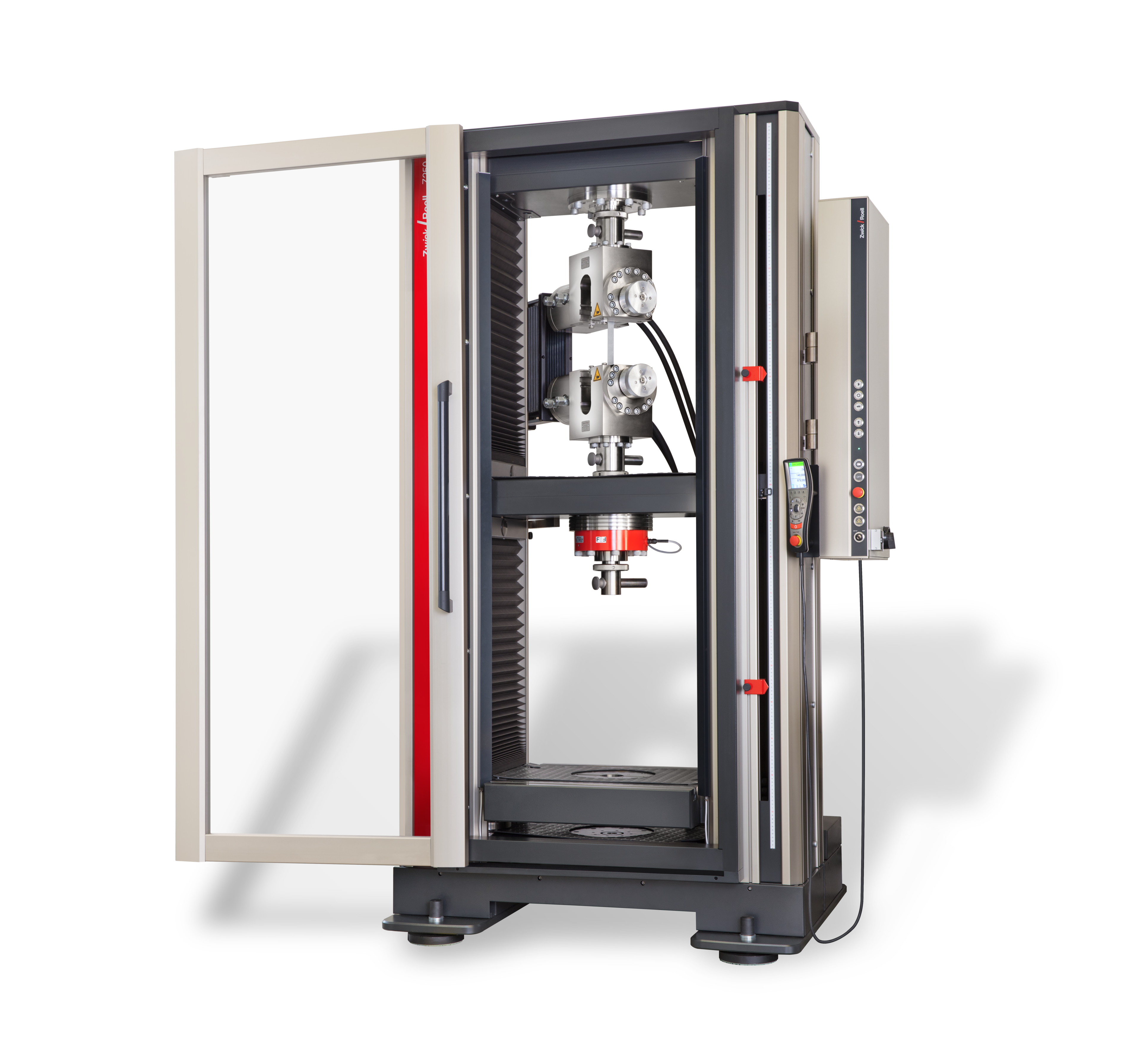

簡單的機械插件系統，包含兩個插槽

每個荷重元透過與其精密匹配的安裝接頭，能夠快速、便捷的搭載試片夾具和測試治具，並實現與測試軸的最佳對位。
操作人員只設置一次初始位置(例如測試治具分離)，並儲存在testXpert III測試軟體的測試環境中。每次更換治具可以自動並準確地重新回到初始位置。再沒有比這更方便的了！
Xforce K荷重元可以選配第二套安裝接頭，因此可以適用於雙測試區域的測試環境。

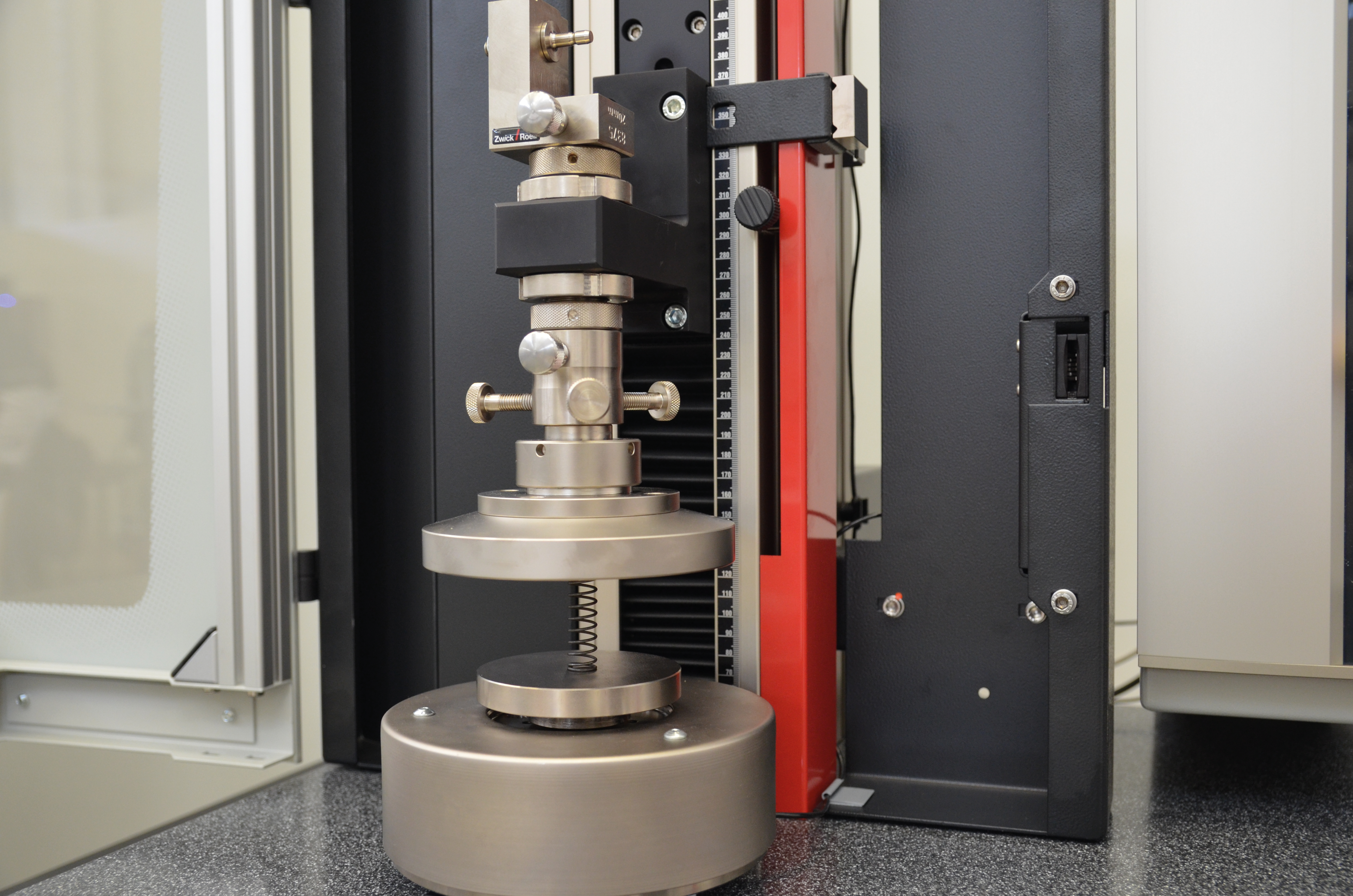

日常檢查裝置

日常檢查裝置用於檢查高達 500 N 的荷重元。該設備檢測荷重元中壓縮和拉伸方向的系統錯誤。
