Kappa Multistation

Prüfkraft

bis 10 kN / Achse

Temperaturbereich

-40 bis +250°C

Versuchsart

Creep
Stress Relax
SIM, FNCT
Tensile
Compression
Flexure

Normen

ISO 899-1
ISO 899-2
ASTM D2990
ISO 3384-1
ISO 16770
ISO 527
ASTM D638

Das kompakte Mehrachs-Prüfsystem für ein breites Spektrum an Proben und Testarten bis 10.000 Stunden

Die Kappa Multistation ist eine kompakte und flexible elektromechanische Zeitstandprüfmaschine mit bis zu sechs individuell regelbaren Lastachsen. Dieses kosten- und platzsparende Prüfsystem eignet sich für ein breites Spektrum an Probenmaterialien und ist der Spezialist für Zeitstandprüfungen an Kunststoffen und Composites. Für wechselnde Prüfaufgaben moderner Entwicklungs- und Versuchslabore ist dieses flexible Prüfsystem ideal, weil damit vielfältige Anwendungen in Raumtemperatur, tiefen und erhöhten Temperaturen sowie in Feuchte möglich sind:

Zeitstandversuche mit konstanter Last (Zug-, Biege-, Druckversuche)
Zeitstandversuche bis zum Bruch
- Creep rupture
- Stress rupture
Relaxationsversuche mit konstanter Dehnung
Kraft- und dehnungsgeregelte Versuche (closed loop) mit Kraft-, Dehnungs- und Temperatursequenzen (stufenlos/in Blöcken)
Versuche mit flexiblen Belastungen, z.B. konstante Kraftzunahmegeschwindigkeiten
Zeitraffende Versuchsmethoden, z.B. SIM, TTS, SSM
Quasistatische Versuche sind mit dieser Prüfmaschine ebenso möglich

Zeitstand-Zugversuche an Kunststoff

Die Kappa Multistation eignet sich ideal für Zeitstand-Zugversuche an Kunststoff gemäß ISO 899-1 und ASTM D2990 mit integrierter Temperatur- und Feuchteregelung.

Zeitstandversuch an Kunststoff gemäß ISO 899-1 und ASTM D2990

Vorteile & Merkmale

Spezifisches Maschinendesign

Kosten- und platzsparendes Design mit robust konstruiertem Prüfrahmen:

5 oder 6 voneinander unabhängig geregelte Lastachsen in einem Prüfrahmen
Zentralspindel-Antrieb und Präzisionsführung mittels 2 Stahlsäulen für präzise, axiale Belastung gemäß ASTM E 292
Laststrang mit optimalen Alignment-Eigenschaften gemäß ASTM E 1012
Großer Hub von 200 mm pro Laststrang
Keine gegenseitige Beeinflussung der einzelnen Laststränge bei Probenbruch
Präzise Belastungsgeschwindigkeit mit Toleranz ± 0,1 % der Sollgeschwindigkeit im Messbereich von 1 µm/h bis Nenngeschwindigkeit unbelastet bzw. unter konstanter Last
Präzisionsprüfmaschine gemäß DIN EN ISO 7500-1

Präzise Regelung

Die individuell und unabhängig voneinander geregelten Lastachsen ermöglichen kraft- und dehnungsgeregelte Versuche im Closed Loop.

Hochauflösende Kraft- und Wegmessung für optimale Regelungseigenschaften insbesondere bei sehr langsamen Prüfgeschwindigkeiten
Schnelle und präzise Kraft- und Dehnungsregelung durch hohen Antriebs-Regeltakt von 1000 Hz
Präzise Belastungsgeschwindigkeit von ± 0,1 % der Sollgeschwindigkeit im Messbereich von 1 µm/h bis Nenngeschwindigkeit unbelastet bzw. unter konstanter Last
Stufenlos einstellbarer Kraftmessbereich von 20 N bis 10 kN in der Genauigkeitsklasse 1 gemäß ISO 7500-1

Einheitliche Temperaturen

Die gemeinsame Temperierkammer für alle Lastachsen sorgt für präzise Temperaturen:

In einem Temperaturbereich von -40 °C bis +250 °C
In einer Toleranz von ±3 K
Kühlung mit flüssigem Stickstoff (LN2)
Selbsttragendes Edelstahlgehäuse mit Sichtfenstern an der Vorder- und Rückseite
Optimale Wärmeverteilung durch 2 Heizspiralen und 2 Ventilatoren (Umluftprinzip)
Ausgestattet mit PT100 Temperatursensor und Teflonbuchsen für obere und untere Durchführung der Laststränge
Innenbeleuchtung der Temperierkammer zur Beobachtung des Testverlaufs

Berührungsloses Extensometer

Gemäß der Empfehlung der ISO 899-1 erfolgt die Dehnungsmessung mit dem berührungslosen videoXtens ohne Einfluss auf die Probe.

Eigene hochpräzise Kamera für jede Prüfachse
Schnelle und präzise Messungen durch die starre Positionierung der Kameras
Dehnungsmessung erfüllt die Genauigkeitsklasse 1 (auf Anfrage Klasse 0,5)
Kein mechanischer Einfluss auf Proben, da keine Fühlerarme notwendig sind
Kein Einfluss auf Temperatur, da Dehnungsmessung durch Sichtfenster von hinten
Vielseitige Möglichkeiten, die Proben zu markieren
Flexible Ausgangsmesslängen und Messbereiche
Einsatzbereich im gesamten Temperaturbereich der Temperierkammer
Geeignet für Zug-, Druck und Biegeprüfungen

Flexible Umgebungsbedingungen

Einfache Simulation von unterschiedlichen Umgebungsbedingungen mit integrierter Temperatur- und Feuchteregelung:

Heizen: RT +15°C bis +250°C
Heizen und Kühlen mit LN2: -70°C /-40°C bis +250°C
Heizen und Kühlen mit Kälteaggregat: -40°C bis +250°C ¹
Heizen und Kühlen mit kontrollierter Feuchteumgebung:
+20°C bis +90°C und 20% bis 90% relativer Feuchte ²
Normkonforme Toleranz: Temperatur ± 2°C und relative Feuchte ± 5%

Kombination aus Aufzählungspunkt 3 und 4 möglich
Kombination aus Aufzählungspunkt 3 und 4 möglich

Intelligente Elektronik und Software

Die testXpert Prüfsoftware sorgt für
- eine schnelle Einrichtung der Prüfungen
- eine benutzerfreundliche Bedienung bei der Durchführung der Prüfung und
- eine einfache Bewertung der Prüfergebnisse
Konsequente Workfloworientierung für minimale Einarbeitungszeit
Beliebige dehnungs- und kraftgeregelte Lastaufbringung
Integrierte Temperatur-Ansteuerung des Temperaturreglers
Manipulationssichere Einstellung der Kraft- und Temperatur durch Sollwert-Vorgabe und ständiger Aufzeichnung und Dokumentation bereits vor dem Versuch in der Aufheizphase
Durchdachtes Datensicherheitskonzept

Technischer Überblick

Typ	Kappa Multistation
Prüfkraft pro Prüfachse, max. (Fmax)	10 kN
Anzahl der Prüfachsen	max. 6
Abstand zwischen den Achsen	105 mm
Traversenweg, max.	200 mm
Seitenführung der Fahrtraverse über Präzisions-Gleitlager auf zwei hartverchromten Säulen	Durchmesser 30 mm
Prüfgeschwindigkeitsbereich	0,001 mm/h bis 100 mm/min
Rücklaufgeschwindigkeit	100 mm/min
Genauigkeit der Prüfgeschwindigkeit (gemessen über ein Intervall von min. 5 s oder 10 mm Weg)	< ±0,1 %
Wegauflösung des Positionsgebers	0,0025 µm
Abmessungen des Prüfsystems
Breite	1197 mm
Tiefe	1233 mm
Höhe	2116 mm
Gewicht	1200 kg
Versorgungsspannung	230 VAC
Anschlussleistung pro Prüfachse	400 VA

Interessante Ausstattungsvarianten im Überblick

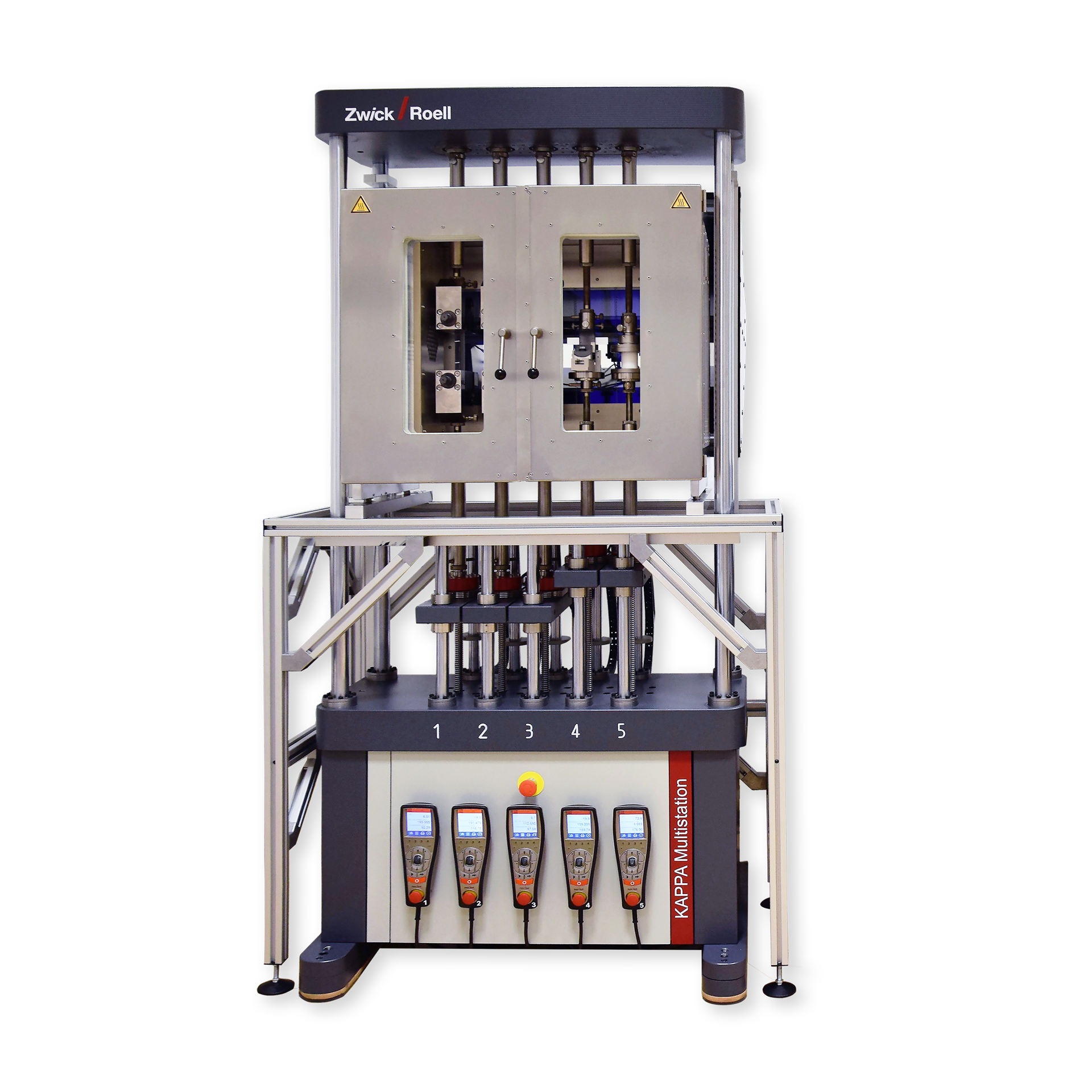

Kappa Multistation 5x10 kN

Diese Prüfmaschine ist geeignet für unabhängig voneinander geregelte Zug-, Druck- und Biegeprüfungen an fünf Proben gleichzeitig.

Kappa Multistation 5x10 kN mit kontrollierter Feuchteumgebung

Diese Prüfmaschine erlaubt Zeitstandprüfungen in kontrollierter Temperatur von +20°C bis +90°C und relativer Feuchte von 20 bis 90%.

Kappa Multistation 3x50 kN

Diese Prüfmaschine verfügt über drei Lastachsen für die Zeitstandprüfung an Kunststoffen mit einer maximalen Prüfkraft von 50 kN pro Lastachse.

Kappa Multistation 3x10 kN mit kundenspezifischen Medienbecken

Diese Prüfmaschine ist konzipiert für die Zeitstandprüfung und die Bestimmung des Riss-Wachstums an umlaufend gekerbten Proben in temperierter wässriger Lösung.
