HDT/Vicat Standard

Bestimmung der Formbeständigkeitstemperatur (HDT)

Das Vicat-Prüfgerät besteht aus einem Bad mit Aufnahmemöglichkeit von Messköpfen. Die Temperaturregelung des Bades erfolgt über den eingebauten Thermostaten. Der Thermostat gewährleistet eine gleichmäßige Erhöhung der Temperatur mit den normgerechten Gradienten über den gesamten Prüfablauf.
Durch einfachen, mechanischen Umbau lassen sich mit den Messköpfen sowohl Vicat- als auch HDT-Prüfungen durchführen. Die Messköpfe nehmen den Prüfling auf und messen durch den eingebauten digitalen Messtaster das Eindringen der Vicat-Nadel bei der Vicat-Prüfung oder das Durchbiegen der Probe bei der HDT-Prüfung.
In dieser Konfiguration kann das Vicat-Prüfgerät als manuelles Gerät betrieben werden. Dies bedeutet, dass Sie die Werte des digitalen Messtasters und den Temperaturverlauf manuell registrieren müssen.
Als Zubehör empfehlen wir die PC-Erweiterung. Diese beinhaltet eine Interfacebox, die aktuelle testXpert Software und die zugehörigen Kommunikationsleitungen. Die PC-Erweiterung ermöglicht eine vollautomatische Auswertung des Prüfauftrages, den Ausdruck eines Prüfprotokolls sowie die PC-gestützte Bedienung des Vicat-Prüfgeräts. Temperatur- und Wegwerte werden aufgezeichnet und zusammen mit den Prüfparametern gespeichert.

Vorteile & Merkmale

Vorteile

Optionale externe Rückkühlvorrichtung zum schnellen erreichen der Starttemperatur.
Prüfungen nach ISO 306, ASTM D 1525, ISO 75 und ASTM D 648 möglich.

Anwendungsbereich

Bestimmung der Formbeständigkeitstemperatur (HDT)

nach ISO 75 Teil 1 bis 3 und ASTM D 648 Methode A und B an thermoplastischen Kunststoffen, Hartgummi, sowie faserverstärkten und gefüllten härtbaren Kunststoffen.

Bestimmung der Vicat Erweichungstemperatur (VST)

nach ISO 306 und ASTM D 1525 an thermoplastischen Kunststoffen.

Bestimmung des Zeitstandverhaltens

unter Biegebeanspruchung.

Funktionen, Elemente und Schnittstellen

Eingebaute mikroprozessorgesteuerte Elektronik zur Temperatursteuerung und Messwerterfassung
Gut sichtbare Messwertanzeige
Sicherheitsthermostat
Elektronische Füllstandsüberwachung
Versuchssteuerung und Datenerfassung über PC mit der ZwickRoell Prüfsoftware (2 RS232-Schnittstellen im PC erforderlich, 1 x für Temperatur-Kanal, 1 x für Weg-Kanal)
Integrierte Kompensation der Wärmedehnung der Messstationen bei PC-Betrieb
Manuelle Absenkung der Messstationen
Manuelle Auflage der Prüfgewichte

Prüfablauf

Sobald die Wärmeträgerflüssigkeit die Starttemperatur erreicht hat, werden die Proben in die Messstationen eingelegt und manuell in das Ölbad abgesenkt. Im nächsten Schritt wird das in den Normen angegebene Prüfgewicht manuell aufgelegt und der menügeführte Prüfablauf am PC gestartet.

Nach Ablauf der Vortemperierung unter Einwirkung der Kraft werden die Wegsignale programmgesteuert auf Null gestellt und die Aufheizung der Wärmeträgerflüssigkeit mit der vorher eingestellten Aufheizrate gestartet. Sobald die erforderliche Durchbiegung, Randfaserdehnung oder Eindringung an allen Stationen erreicht ist, wird die Heizung abgeschaltet, und der Versuch ist beendet.

Die Rückkühlung der Wärmeträgerflüssigkeit wird über ein Magnetventil vom PC oder manuell gestartet. Die Proben können danach wieder entnommen werden.

Rückkühlung der Wärmeträgerflüssigkeit

Die Geräte werden mit einer im Ölbad verlegten Kühlschlange heruntergekühlt. An der linken Geräteseite befindet sich dazu ein Kühlwasseranschluss, durch den Kühlwasser gepumpt werden kann.

Die Wasserkühlung wird manuell zugeschaltet, jedoch frühestens ab 130 °C. Zur schnelleren Rückkühlung steht ein Anschluss für eine externe Rückkühleinheit zur Verfügung (Option).

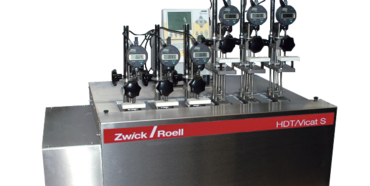

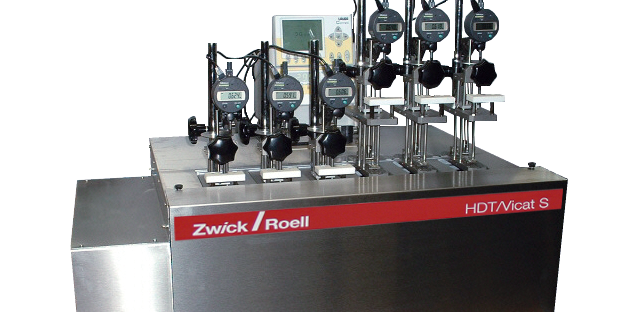

HDT/Vicat Standard mit 6 Messstationen

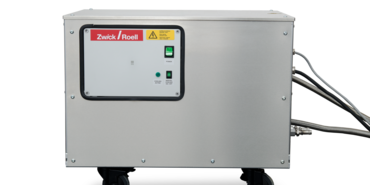

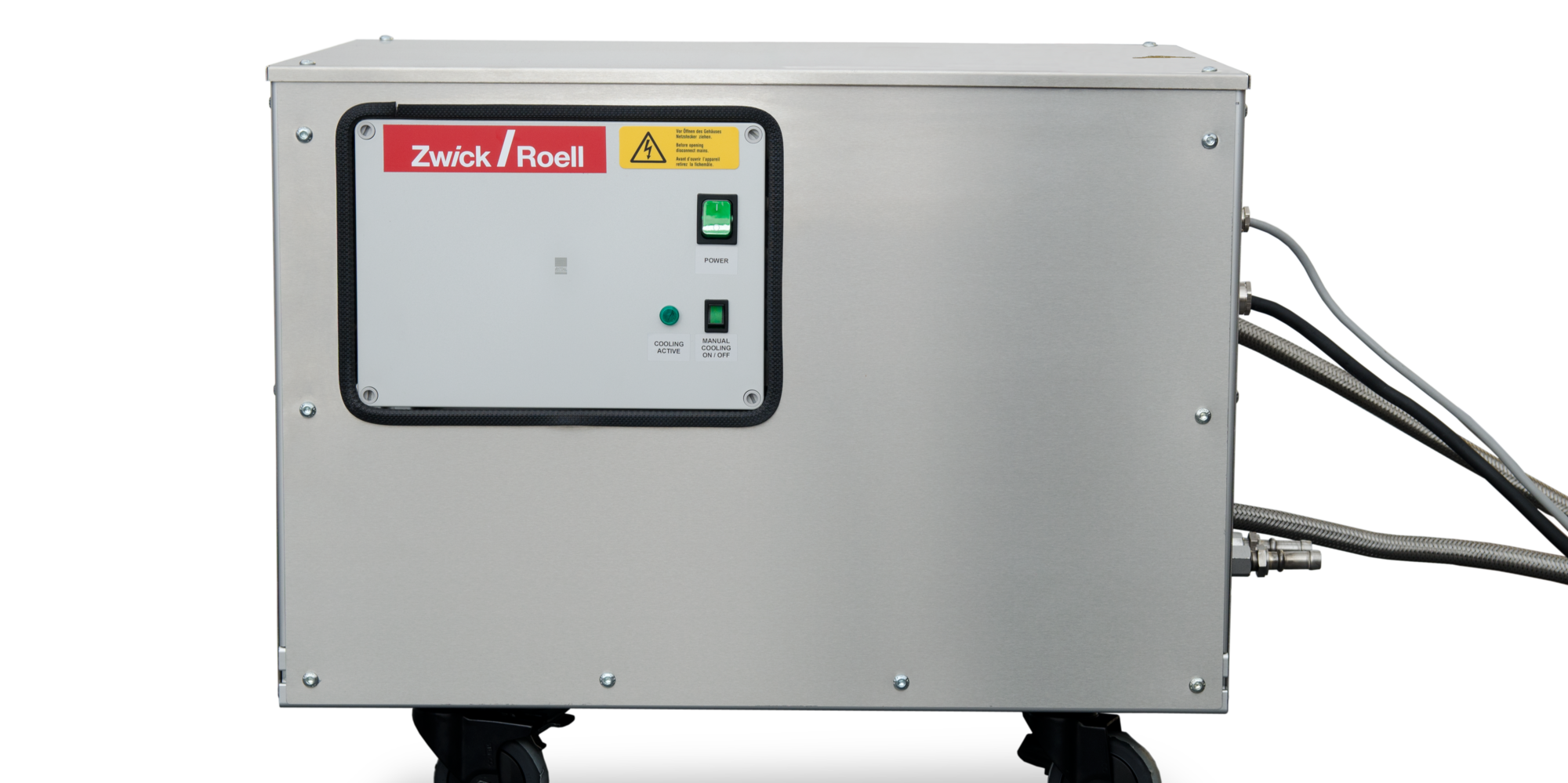

Optionale Rückkühleinheit

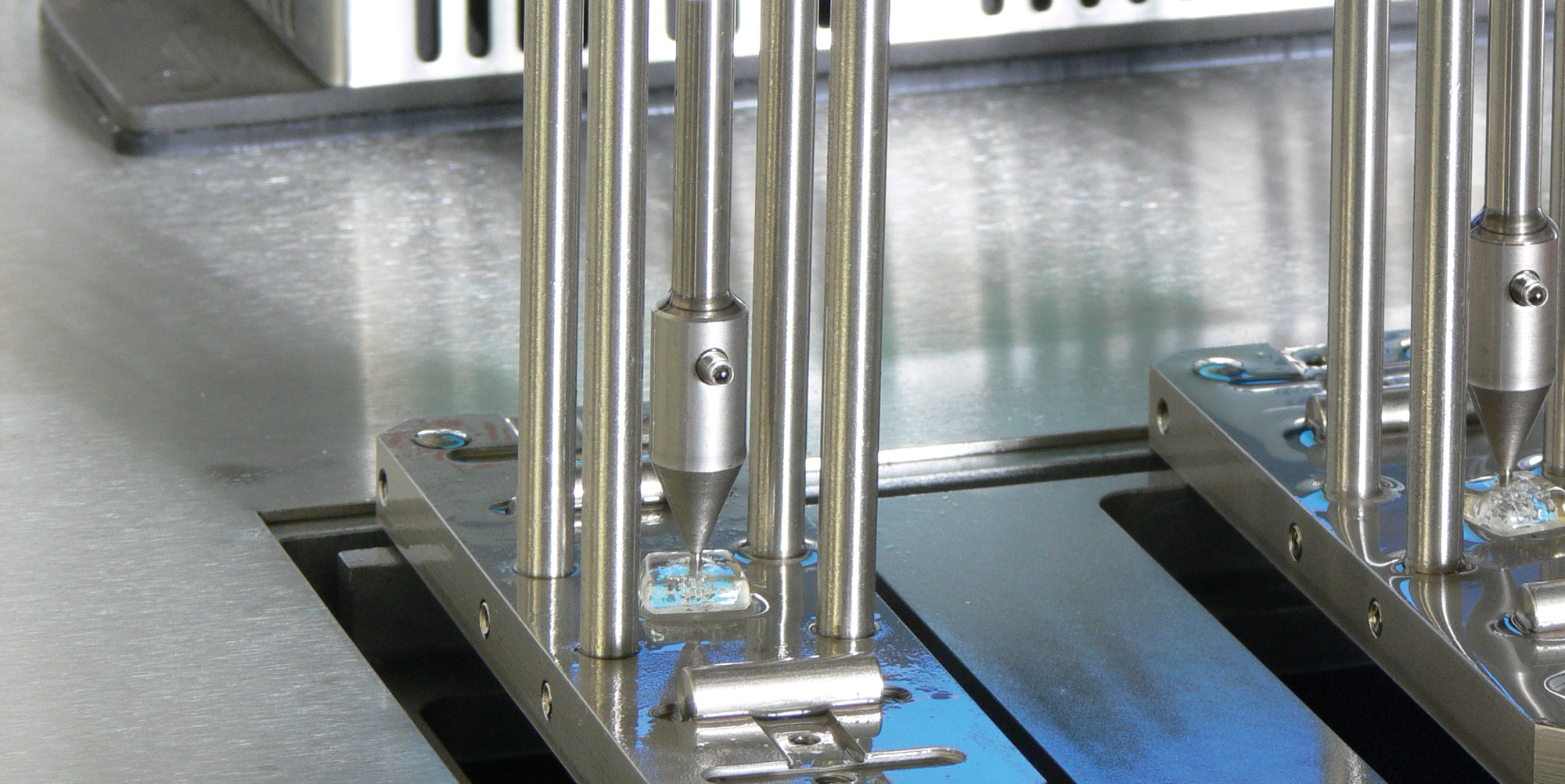

Vicat Prüfnadel

Technischer Überblick

Beschreibung	Wert
Allgemeine Technische Daten zu den HDT/Vicat Standard-Geräten
Anzeigegenauigkeit bei 250 °C	±0,5	°C
Räumlicher Temperaturgradient	±0,1	°C
Auflösung Temperaturmessung	0,1	°C
Temperaturfühler	Die Temperatur des Ölbades wird durch 1 Temperaturfühler gemessen.
Aufheizrate	50, 120 oder frei einstellbar	K/h
Wegmessung mit digitalen Messtastern:
Auflösung	0,001	mm
Anzeigegenauigkeit	±0,01	mm
Anschluss:
Netzspannung	230/240	V
Netzfrequenz	50/60	Hz
Leistung	3460	W
Wasseranschluss, max.	10	bar
Erforderliche Schnittstellen am PC	1 x für Temperatur-Kanal (RS) 1 x für Weg-Kanal (RS)
Probendaten
VST Probenabmessungen, max.	10 x 6,5 x 10	mm
HDT Probenabmessungen, max.	13 x 15 x 130	mm
HDT Auflagerabstände	64, 100 und 101,6	mm

Typ	HDT/Vicat 3-300 S	HDT/Vicat 6-300 S
Artikel-Nr.	326030¹²	326036¹²
Messstationen, ausgestattet	3	6
Messstationen, möglich	3	6
Maße
Höhe	500	500	mm
Breite	440	710	mm
Tiefe	600	600	mm
Gewicht ohne Zubehör, ca.	30	35	kg

Wasserversorgung erforderlich
Die Geräte werden standardmäßig ohne Wärmeträger-Flüssigkeit geliefert. Bestellen Sie die entsprechende Menge aus dem Zubehör.
