Eine gute Prüfung beginnt mit einer guten Probe.

Die Herstellung von Proben aus Blechen und metallischen Folien erfolgt heute wirtschaftlich und genau durch Probenstanzen. Dabei wird von den Normen wie ISO 6892, ASTM A 370 ... festgelegt, dass keine Materialveränderung durch Kaltverfestigung in der Randzone der Probe die Prüfergebnisse beeinflussen darf.

Durch zahlreiche Gefügeuntersuchungen an Stahlblechen konnte nachgewiesen werden, dass die Kaltverfestigungszone entlang der Schnittlinie in der Regel maximal 10 % der Probekörperdicke beträgt. Dies wird durch geringe Schnittgeschwindigkeit und die besondere Gestaltung der Stanzwerkzeuge erreicht und bietet erhebliche wirtschaftliche Vorteile bei der nachfolgenden Bearbeitung durch Schleifen. Dadurch wird eine hohe Probenqualität gewährleistet.

Vorteile

  • Schnelle und wirtschaftliche Herstellung der Zugproben.
  • Es wird kein Fachpersonal benötigt, die Maschine kann nach kurzer Einweisung von jedem bedient werden.
  • Herstellung von Proben mit sehr hoher Qualität durch die Nachbearbeitung mit einer Probenschleifmaschine.
  • Robuste und wartungsfreundliche Maschinen.
  • Lange Standzeiten der Stanzwerkzeuge und die Möglichkeit des mehrmaligen Nachschleifens.

Unsere Metall-Probenstanzen

Unsere Metall-Probenstanzen

Stanzwerkzeuge

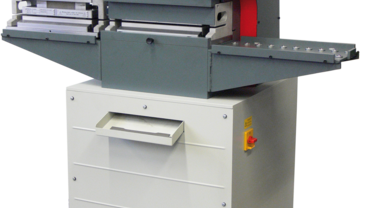

Probenstanze mit C-Form (M-Cut 65)

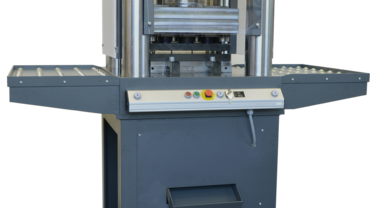

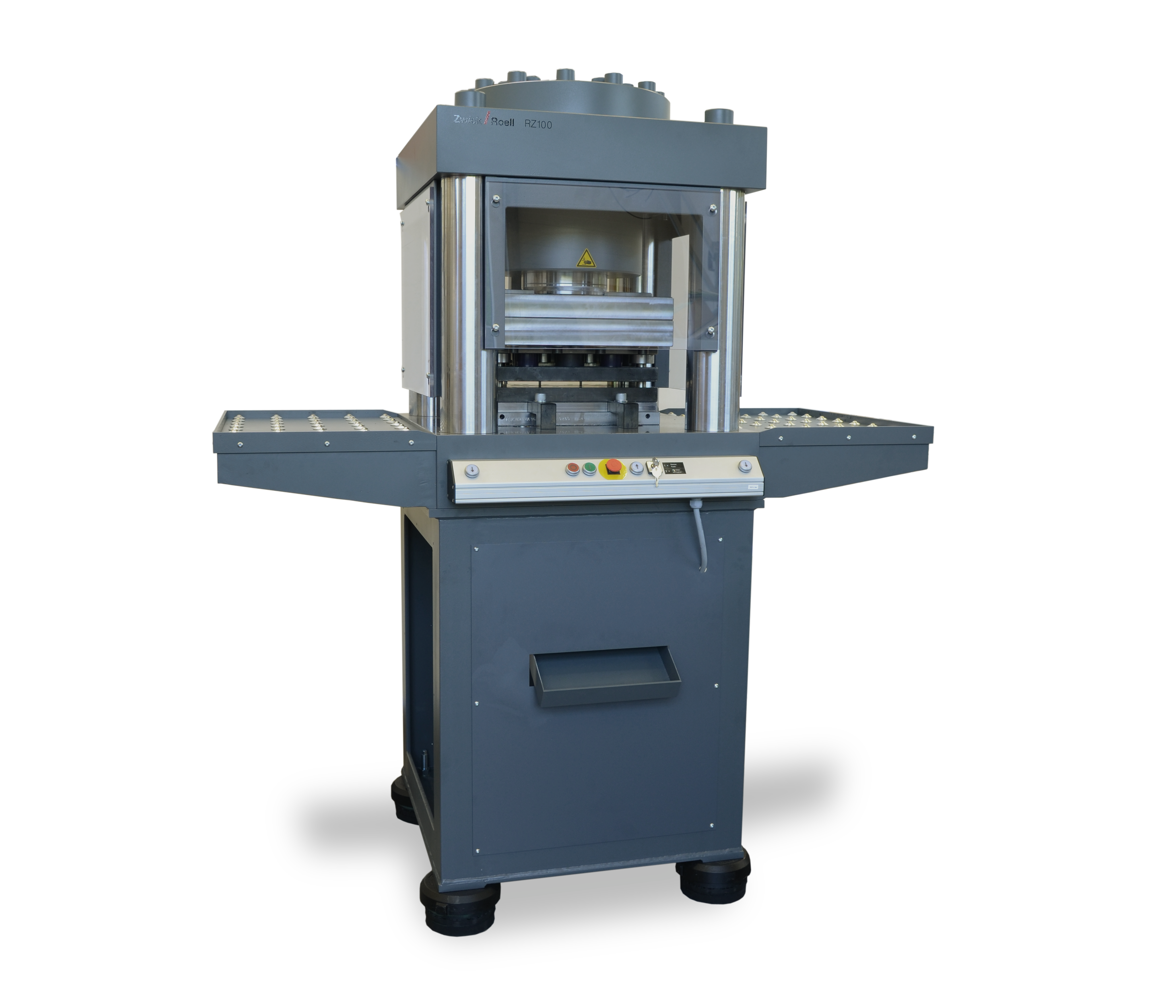

Probenstanze mit O-Form (RZ 100 / RZ 150)

Stanzwerkzeuge

Die Stanzwerkzeuge können genau nach Kundenwunsch gefertigt werden. So wurden Werkzeuge aus einem Sonderstahl mit zusätzlichen Führungen hergestellt, um Schulterproben aus Folien mit einer Dicke von 0,04 mm und einer Zugfestigkeit von 2.150 MPa stanzen zu können. Je nach Festigkeit des Materials können zwischen 20.000 und 150.000 Proben mit den Werkzeugen hergestellt werden. Danach können sie wieder nachgeschliffen werden.

Probenstanze mit C-Form (M-Cut 65)

Die offene Form von Probenstanze und Stanzwerkzeug (C-Form) erlaubt die Probenentnahme auch aus Tafeln. Werden mehrere Stanzwerkzeuge verwendet, empfiehlt sich die Tischverbreiterung (Optionen), ausgeführt als Rollentisch, damit die gerade nicht benötigten Stanzwerkzeuge abgelegt werden können. Der Werkzeugwechsel dauert mit Tischverbreiterung ca. 20 Sekunden. Somit erzielt man bei häufigem Werkzeugwechsel deutliche Zeiteinsparungen. Die Probenstanze M-Cut 65 (für 650 kN Druckkraft) ist für Materialdicken von 0,04 ... 6 mm geeignet (abhängig von der Zugfestigkeit und der Probenform).

Probenstanze mit O-Form (RZ 100 / RZ 150)

Die geschlossene Form (O-Form) erfordert vorgeschnittene Streifen. Diese Probenstanzen sind bereits mit einer Tischverbreiterung ausgeführt.

Technischer Überblick

Haben Sie Fragen zum Produkt?

Nehmen Sie Kontakt zu unseren Produktexperten auf.
Wir beraten Sie gerne!



Jetzt Kontakt aufnehmen
