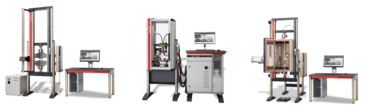

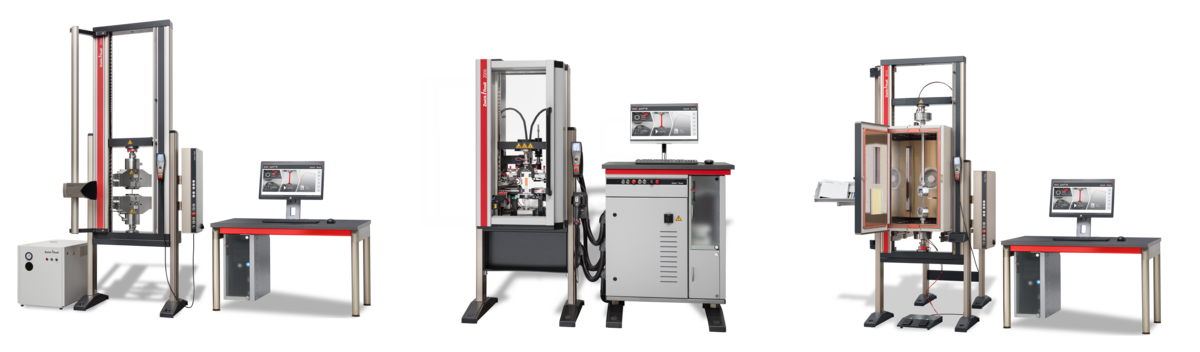

Macchina di prova da pavimento AllroundLine

Settori industriali

Universale

Carico di prova

5 kN - 250 kN

Tipo di prova

Prova di trazione
Prove di compressione
Prova di flessione

Applicazioni

Applicazioni delle prove universali in un range di forza medio

Il sistema perfetto per le singole esigenze di prova e per tutte le applicazioni

La AllroundLine è la nostra macchina di prova più versatile e personalizzabile. È disponibile sia da pavimento (inclusi i modelli Z100, Z150 e Z250) che da tavolo (modelli Z010, Z020, Z030, Z050, Z100, Z150).

Le AllroundLine sono perfette in tutti i campi di applicazione. Un comprovato concetto di funzionamento combinato con il design modulare del telaio di carico rendono le macchine AllroundLine una soluzione ottimale per le applicazioni di prova impegnative, sia nel controllo qualità che nei progetti di ricerca. Lo sviluppo e la produzione delle macchine AllroundLine, inclusi i componenti meccanici, elettronici e il software, nonché l'ampia gamma di accessori, hanno luogo nell'impianto produttivo ZwickRoell in Germania, consentendo in questo modo la combinazione perfetta di tutti i componenti.

Selezione di 39 diversi tipi di macchine standard.
Disponibili sia da pavimento che da tavolo
Design modulare per la massima flessibilità e possibilità di ampliamento.
Ampia scelta di accessori.
Diverse aree di prova sulla stessa macchina riducono riducono i tempi e i costi quando devono essere eseguiti test diversi.

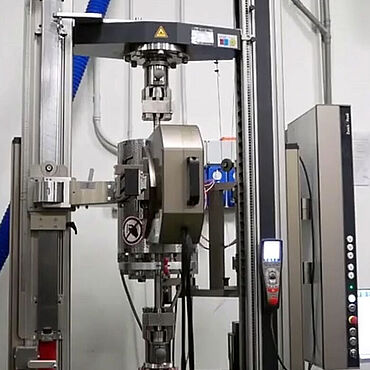

Macchina di prova da pavimento AllroundLine in azione

Test con il più alto livello di sicurezza - AllroundLine con dispositivo di sicurezza

Dispositivo di sicurezza conforme CE in accordo alle ultime normative internazionali EN14119 e EN14120.

Vantaggi e caratteristiche

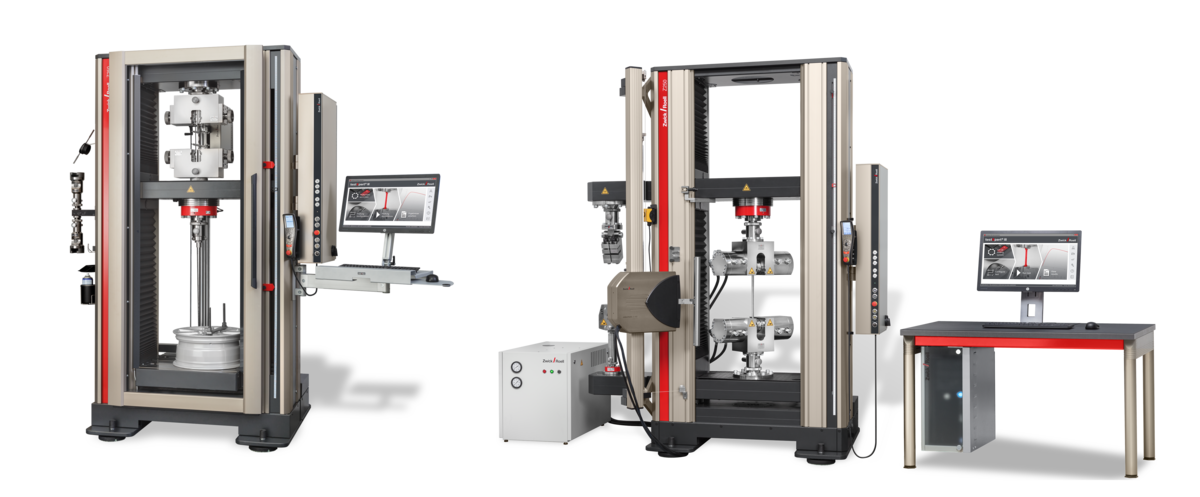

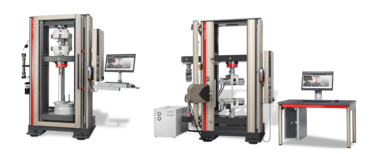

Macchina di prova materiali da pavimento Vs macchina di prova materiali da tavolo

Macchine di prova da tavolo

I telai di carico delle macchine da tavolo AllroundLine sono usati per quasi tutti i tipi di test in cui si verifica una deformazione del provino da livello basso a medio. Queste macchine possono avere una o due aree di prova. Per le applicazioni al di fuori della temperatura ambiente, le macchine di prova da tavolo possono anche essere dotate di una camera climatica.

Macchine di prova da pavimento

I telai di carico delle macchine di prova da pavimento AllroundLine vengono utilizzati principalmente per test con forze più elevate, per materiali con grandi deformazioni (ad es. gomma), nei casi in cui devono essere integrati camere climatiche o dispositivi per il condizionamento della temperatura di grandi dimensioni, o per test su componenti importanti. Queste macchine possono avere una o due aree di prova.

Comodità di utilizzo ottimale

Comodità di utilizzo ottimale

Tra le priorità principali della nuova linea di macchine AllroundLine c'è l'ergonomia.
Per rendere la configurazione ergonomica ottimale le macchine sono regolabili in altezza e il loro design modulare permette un alto livello di adattamento quando richiesto.
Le traverse regolabili consentono di variare la configurazione dell'area di prova.
La base con piedini di livellamento e smorzamento, unitamente a uno spazio libero e a un carrello elevatore, consentono un facile adattamento in base al luogo di installazione (valido per le macchine da pavimento Z150 TL AllroundLine).
I profili verticali regolabili, insieme alla base con altezza ridotta, consentono una variazione flessibile dell'area di lavoro. Queste caratteristiche consentono anche il funzionamento comodo per gli operatori su sedia a rotelle.

Elevata rigidità e guida della traversa precisa

Elevata rigidità e guida della traversa precisa
Il profilo del telaio di carico rigido, le superfici di collegamento estese e i componenti robusti assicurano alta rigidità alla macchina. L'angolo di inclinazione della traversa sotto carico è ridotto, garantendo in questo modo allineamento e applicazioni di forza al provino precisi. Si tratta di caratteristiche vantaggiose per prove di flessione, compressione e precisione su componenti, ecc...

Modularità meccanica

Modularità Meccanica
La modularità meccanica consente al sistema di prova di essere incrementato con dispositivi di prova e afferraggi scelti nell'ampio range ZwickRoell o con dispositivi customizzati. È proprio in questo caso che entra in gioco il sistema a T-slot e plu estremamente adattabile, supportato anche da una vasta gamma di opzione di montaggio traversa. Gli afferraggi e gli accessori di prova possono essere cambiati ogni qualvolta richiesto, permettendo così l'esecuzione di svariate prove con lo stesso sistema e l'adattamento rapido e altamente flessibile alle situazioni di prova correnti.

Sicurezza integrata in accordo con la Direttiva Macchine CE

Sicurezza integrata in accordo alla Direttiva Macchine CE
Viene garantito il massimo livello di sicurezza sia per l'utente che per il sistema di prova. Sono garantiti tutti i requisiti di sicurezza della Direttiva Macchine CE. La conformità è documentata da una dichiarazione di conformità CE. Naturalmente viene utilizzata la più avanzata tecnologia di sicurezza e componenti conformi alle normative industriali riguardo la sicurezza (CEI EN 60947).

A prova di futuro

Next Generation
Grazie all design modulare il sistema di pova può essere nuovamente attrezzato o ammodernato qualora necessario. Inoltre, l'elettronica di controllo testControl II è compatibile con le generazione future di software ZwickRoell. Anche dopo che un prodotto è andato fuori produzione, ZwickRoell garantisce la disponibilità dei ricambi per almeno 10 anni.

testcontrol-tc-hydraulic-grip-250-kn-type-8594-cai-makroxtens-ii-safety device-closed-fo

Due aree di prova

Due aree di prova
Con la seconda area di prova, si possono eseguire diversi test con una sola macchina, senza la necessità di dover cambiare i vari accessori. In questo modo sono garantiti risultati di prova riproducibili e si elimina la necessità di una seconda macchina di prova. Inoltre, entrambi gli ambienti di prova possono essere gestiti con una sola cella di carico, riducendo i costi di acquisto e taratura.

testcontrol-tc-ii-hydraulic-wedge grip-videoxtens-3-300-fo

Area di prova laterale

Fino a tre aree in una sola macchina

Altezza di funzionamento regolabile ergonomicamente in entrambe le aree di prova.
Retrofitting non necessario, quindi risparmio di tempo e denaro.
L'area di prova laterale è idonea per un vasto numero di applicazione e richiede poco spazio.
La produttività del campione viene aumentata con la configurazione del sistema testXpert III. Ogni configurazione di prova è subito pronta, semplicemente premendo un pulsante. Durante il caricamento del programma vengono caricati tutti i relativi parametri di prova (distanza tra i tool, velocità di prova, ecc.). Questo rende facile il passaggio dalla configurazione di sistema standard a quella laterale.

Design moderno del telaio carico

Design moderno del telaio di carico
Le macchine AllroundLine sono dotate di un profilo brevettato rigido alla flessione, con cava cilindrica. Le lunghe guide con area di superficie notevole garantiscono alta precisione alla guida della traversa. Questa combinazione riduce al minimo le influenze meccaniche indesiderate sul provino. I T-slots incorporati nel profilo offrono opzioni di montaggio flessibili.

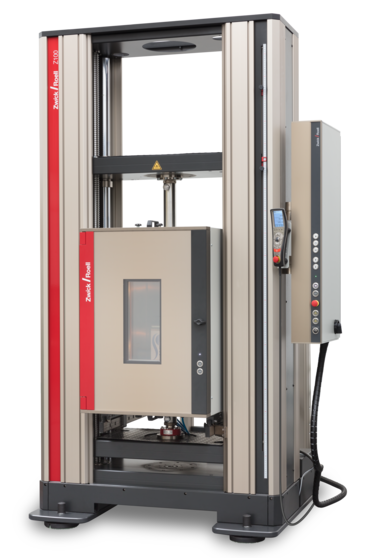

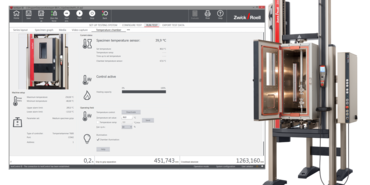

Test altamente accurati a temperatura

La macchina di prova, inclusa la camera climatica, è caratterizzata da un funzionamento comodo e intuitivo tramite il suo software di prova. Tutti i componenti (macchina, estensimetro e software di prova) sono sviluppati nell'impianto produttivo ZwickRoell in Germania.

Macchina di prova da pavimento AllroundLine

Descrizione tecnica

La AllroundLine è disponibile con velocità di prova da 0,00005 a 3000 mm/min, a seconda del modello. La velocità della macchina di prova è indipendente dal carico di prova.
Il range di alte velocità di prova può essere utilizzato senza alcuna limitazione. Inoltre, sono consentiti carichi di prova fino al 110% del carico nominale della macchina in modo da compensare accessori di prova o afferraggi pesanti.
Le AllroundLine sono disponibili per carichi di prova fino a 250 kN e con un’altezza dell’area di prova compresa fra 1030 mm e 2560 mm.
Possono essere utilizzate con PC standard o con laptop e non richiedono ulteriori schede.

Proprietà in accordo alla forza

I sistemi di prova AllroundLine includono le macchine table top e floor-standing.

Tipo	Carico di prova F_max [kN]	Azionamento			Specifiche ingresso potenza	N° articolo
Tipo	Carico di prova F_max [kN]	Velocità traversa v_min ... v_max [mm/min]	Velocità di ritorno della traversa, max. [mm/min]	Alimentazione azionamento	Consumo di energia (pieno carico), circa [kVA]	N° articolo
Z100 SN	100	0,00005 ... 1000¹	1500¹		6	1035012
Z100 ST	100	0,00005 ... 1000¹	1500¹		6	1035013
Z100 SH	100	0,00005 ... 1000¹	1500¹		6	1035014²
Z150 SN	150	0,00005 ... 900¹	1500¹	4000	6	1035017
Z150 ST	150	0,00005 ... 900¹	1500¹	4000	6	1035020
Z250 SN	250	0,00005 ... 600	1000¹		6	1031325
Z250 ST	250	0,00005 ... 600	1000¹		6	1035023
Z250 SR	250	0,00005 ... 600	1000¹		6	1035022
Z250 SH	250	0,00005 ... 600	1000¹		6	1035024²
Z250 SE	250	0,00005 ... 600	1000¹		6	1032996²
Z250 SNS	250	0,00005 ... 600	1000¹		6	1035025

Valori validi per le macchine con porta di sicurezza chiusa in modalità automatica e per le macchine senza dispositivo di sicurezza. Per le macchine con la porta di sicurezza aperta, la velocità è ridotta a 600 mm/min.
I sistemi di prova devono essere ancorati al pavimento usando il kit di fissaggio fornito.

I sistemi di prova AllroundLine includono le macchine table top e floor-standing.

Tipo	Carico di prova F_max [kN]	Azionamento			Specifiche ingresso potenza	N° articolo
Tipo	Carico di prova F_max [kN]	Velocità traversa v_min ... v_max [mm/min]	Velocità di ritorno della traversa, max. [mm/min]	Alimentazione azionamento [W]	Consumo di energia (pieno carico), circa [kVA]	N° articolo
Z005 TN	5	0,0005 ... 3000¹	3000¹	500	2	1004473
Z005 TNW	5	0,0005 ... 3000¹	3000¹	500	2	1004475
Z005 TH	5	0,0005 ... 3000¹	3000¹	500	2	1004476
Z005 THW	5	0,0005 ... 3000¹	3000¹	500	2	1004477
Z005 TE	5	0,0005 ... 3000¹	3000¹	500	2	1004478²
Z010 TN	10	0,0005 ... 2000³	3000¹	500	2	1004479
Z010 TNW	10	0,0005 ... 2000³	3000¹	500	2	1004480
Z010 TH	10	0,0005 ... 2000³	3000¹	500	2	1004481
Z010 THW	10	0,0005 ... 2000³	3000¹	500	2	1004482
Z010 TE	10	0,0005 ... 2000³	3000¹	500	2	1004483²
Z010 TEW	10	0,0005 ... 2000³	3000¹	500	2	1004484²
Z020 TN	20	0,0005 ... 1000³	1500¹	500	2,3	1004485
Z020 TNW	20	0,0005 ... 1000³	1500¹	500	2,3	1004486
Z020 TH	20	0,0005 ... 1000³	1500¹	500	2,3	1004487
Z020 THW	20	0,0005 ... 1000³	1500¹	500	2,3	1004488
Z020 TE	20	0,0005 ... 1000³	1500¹	500	2,3	1004489²
Z020 TEW	20	0,0005 ... 1000³	1500¹	500	2,3	1004490²
Z030 TH	30	0,0005 ... 1000³	1500¹	1000	2,3	1004491
Z030 THW	30	0,0005 ... 1000³	1500¹	1000	2,3	1004492
Z030 TE	30	0,0005 ... 1000³	1500¹	1000	2,3	1004493⁴
Z030 TEW	30	0,0005 ... 1000³	1500¹	1000	2,3	1004494²
Z050 TH	50	0,0005 ... 600	1000¹	1000	2,3	1004495
Z050 THW	50	0,0005 ... 600	1000¹	1000	2,3	1004496
Z050 TE	50	0,0005 ... 600	1000¹	1000	2,3	1004498²
Z050 TEW	50	0,0005 ... 600	1000¹	1000	2,3	1004499²
Z100 THW	100	0,0001 ... 1500³	2.500¹	4000	6	1004500
Z100 TEW	100	0,0001 ... 1500³	2.500¹	4000	6	1004501²
Z150 TL	150	0,0001 ... 900³	1500¹	4000		1004503

Valori validi per le macchine con porta di sicurezza chiusa in modalità automatica e per le macchine senza dispositivo di sicurezza. Per le macchine con la porta di sicurezza aperta, la velocità è ridotta a 600 mm/min.
Le gambe di supporto sono incluse nella fornitura del sistema di prova.
Valori validi per le macchine con porte di sicurezza chiuse in modalità automatica e per le macchine senza dispositivi di sicurezza. Per le macchine con la porta di sicurezza aperta, la velocità è ridotta a 600 mm/min.
Le gambe di supporto sono incluse nella fornitura.

Hai domande o curiosità sui nostri prodotti?

Contatta i nostri esperti.
Saranno lieti di aiutarti!

Contattaci

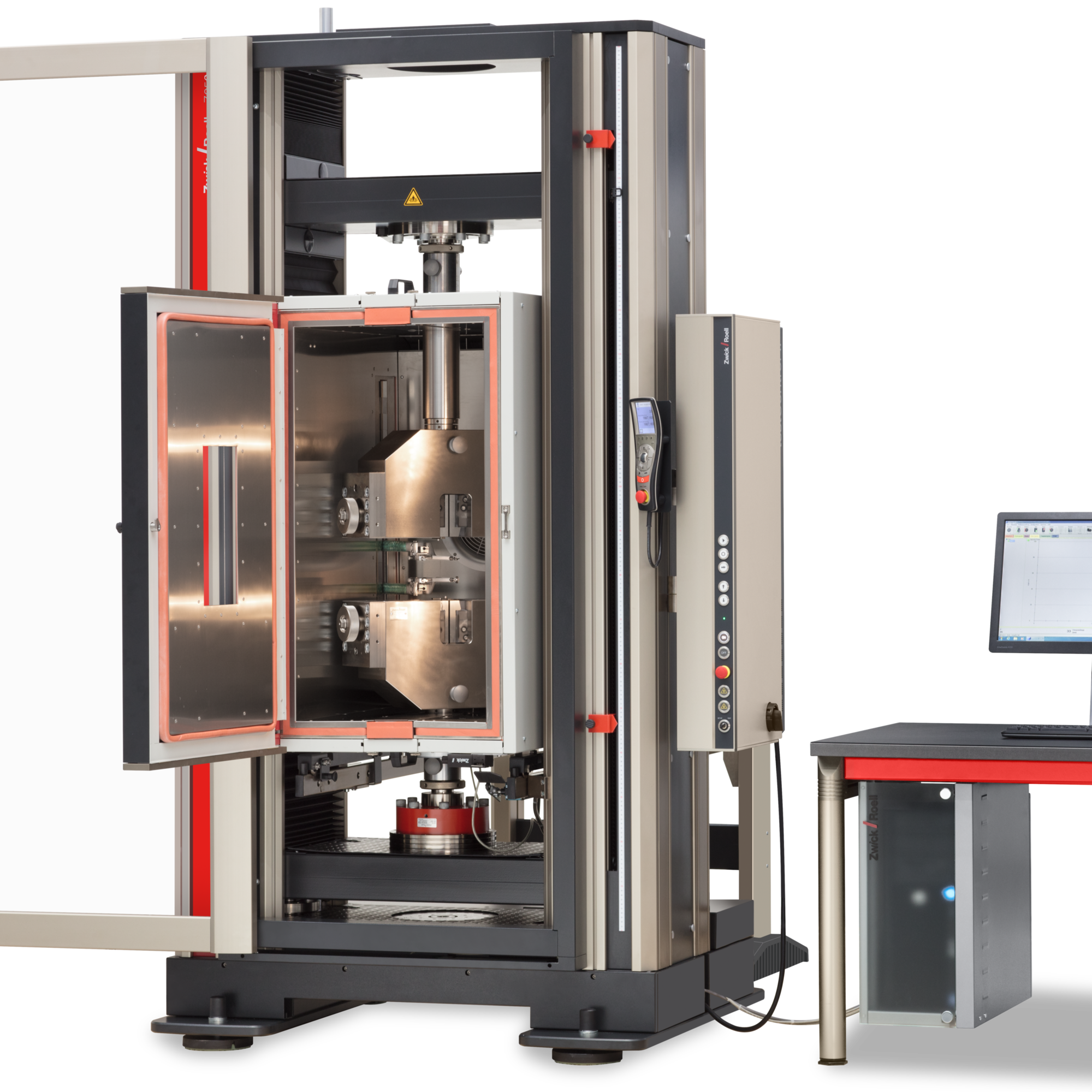

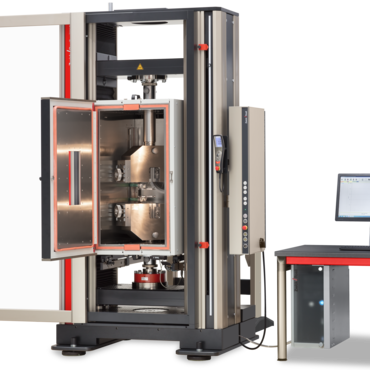

Macchina di prova da pavimento AllroundLine, allargata (extra wide) con camera climatica

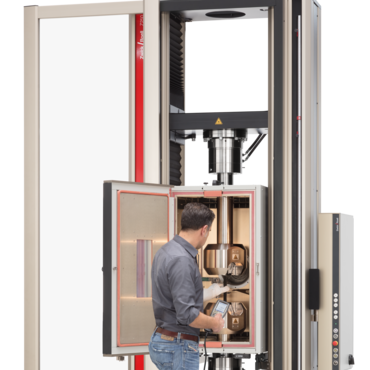

Macchina di prova da pavimento AllroundLine, allungata (extra high) con camera climatica e afferraggi idraulici per prove su compositi

Macchina di prova da pavimento AllroundLine, allargata (extra wide) con camera climatica

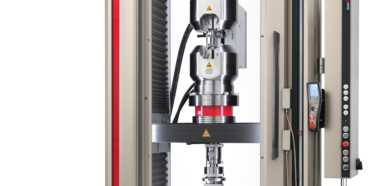

Macchina di prova da pavimento AllroundLine con afferraggi idraulici ed estensimetro videoXtens 3-300

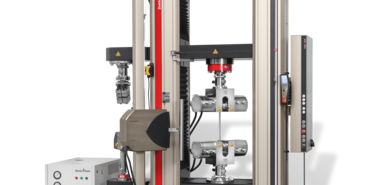

Macchina di prova da pavimento Allround con afferraggi idraulici ed estensimetro makroXtens
