높은 시험 하중을 위한 완벽한 시스템

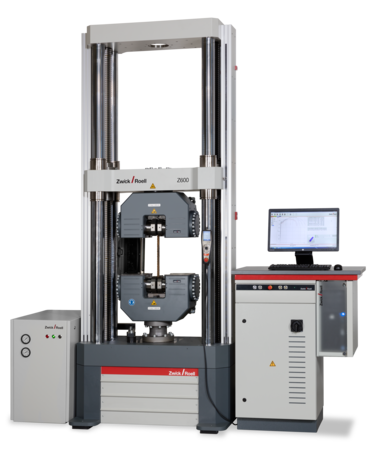

H-시리즈 유압 재료 물성시험기는 단일 중앙 유압 구동장치가 있으며, 600kN, 1,200kN, 1,600kN, 2,000kN, 2,500kN, 3,000kN, 5,000kN 버전(60~500톤)이 있습니다.

유압 재료 물성시험기는 중앙 유압 구동장치(차동 액추에이터)가 한 대입니다.
고객의 사양에 따라 시험 영역을 조정할 수 있도록 이 재료 물성시험기에 조절 상단 크로스 헤드를 옵션으로 장착할 수 있습니다.
작동 높이가 인체 공학적으로 설계되어 있어 시편을 쉽게 배치할 수 있습니다.
높은 분해능과 채널 동기화 측정 기술을 통해 재료의 물성을 매우 정확하게 측정할 수 있습니다. 하중 신호 분해능이 전체 범위에 걸쳐 적용되므로 범위 전환이 필요하지 않습니다.
힘 측정은 DMS 로드 셀을 통해 이루어지며 그 교정은 ISO 7500-1 0.5등급과 1등급에 따릅니다.
측정 범위가 넓어 시험 하중이 낮아도 정밀 측정이 가능하며 시험 장비를 다시 장착할 필요가 없습니다.
이 시험기는 진동 댐핑 고무 매트 위에 설치합니다. 특수 받침대가 필요 없습니다.

ZwickRoell testXpert 시험 소프트웨어를 이용한 표준 시험 시에 작업자는 버튼만 누르면 됩니다.

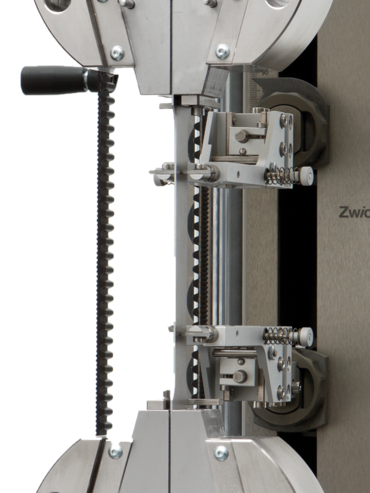

시스템 전반에 모듈식 설계가 적용되어 모든 ZwickRoell 액세서리를 사용할 수 있습니다(다양한 신율계, 시편 그립, 기타 시험 고정장치 포함).
새로운 시험 요구사항이 생길 경우, T-슬롯이나 스크류 시스템을 통해 추가 시험 고정장치를 쉽게 설치할 수 있습니다.
재료 물성시험기를 고객의 요구사항에 맞게 조정할 수 있습니다(예: 시험 장치, 시편 그립, 시험 속도 범위, 시험 소프트웨어).

유형	Z600H	Z600H
품목 번호	358422	358423
Fmax	600	600	kN
상단 크로스 헤드	고정	조절식
가이드 칼럼 개수	2	2
Fmax에서 로드 프레임 강성(시편 그립과 로드 셀 없음), 근사치	600	600	kN/mm
로드 프레임 치수
H1 - 높이	2913	최대 3213	mm
B1 - 가로	1030	1030	mm
T1 - 세로	500	500	mm
시험 영역 치수
H1 - 높이	1578	최대 1878	mm
B2 - 가로	670	670	mm
H3 - 최대 스트로크	500	500
최대 시험 속도	250	250	mm/min
무게
액세서리 제외(전자장치 포함)	1870	1900	kg
시편 그립 포함	2470	2700	kg
바닥 비하중	1.5	1.5	kg/cm
로드 셀 정확도 등급
0.5 기준	12	12	kN
1 기준	2.4	2.4	kN
구동장치의 변위 분해능	0.16	0.16	μm
위치 정확도	± 0.01	± 0.01	mm

유형	Z1200H	Z1200H
품목 번호	358424	358425
Fmax	1200	1200	kN
상단 크로스 헤드	고정	조절식
가이드 칼럼 개수	4	4
로드 프레임 강성, 크로스 헤드 수축 및 리드 스크류 연신율, 근사치	1200	1200
로드 프레임 치수
H1 - 높이	3411	최대 3769	mm
B1 - 가로	1100	1220	mm
T1 - 세로	760	920	mm
시험 영역 치수
H1 - 높이	1876	최대 2184	mm
B2 - 가로	850	850	mm
H3 - 최대 스트로크	600	600	mm
시험 속도	200	200	mm/min
무게
액세서리 제외(전자장치 포함)	4050	4700	kg
시편 그립 포함	5350	6000	kg
바닥 비하중	1.6	1.8	kg/cm2
로드 셀 정확도 등급
0.5 기준	24	24	kN
1 기준	4.8	4.8	kN
구동장치의 변위 분해능	0.16	0.16	μm
위치 정확도	± 0.01	± 0.01	mm

유형	Z1600H	Z1600H
품목 번호	010207	643074
Fmax	1600	1600	kN
상단 크로스 헤드	고정	조절식
가이드 칼럼 개수	4	4
Fmax에서 로드 프레임 강성(시편 그립과 로드 셀 없음), 근사치	1600	1600	kN/mm
로드 프레임 치수
H1 - 높이	3661	최대 4414	mm
B1 - 가로	1210	1210	mm
T1 - 세로	1015	1015	mm
시험 영역 치수
H1 - 높이	2076	최대 2834	mm
B2 - 가로	800	800	mm
H3 - 최대 스트로크	600	600	mm
시험 속도	250	250	mm/min
무게
액세서리 제외(전자장치 포함)	5000	5900	kg
시편 그립 포함	7200	8100	kg
바닥 비하중	2.1	2.4	kg/cm2
로드 셀 정확도 등급
0.5 기준	32	32	kN
1 기준	6.4	6.4	kN
구동장치의 변위 분해능	0.16	0.16	μm
위치 정확도	± 0.01	± 0.01	mm

유형	Z2000H	Z2000H
품목 번호	358426	750749
Fmax	2000	2000	kN
상단 크로스 헤드	고정	조절식
가이드 칼럼 개수	4	4
Fmax에서 로드 프레임 강성(시편 그립과 로드 셀 없음), 근사치	2000	2000	kN/mm
로드 프레임 치수
H1 - 높이	4125	최대 4600	mm
B1 - 가로	1255	1400	mm
T1 - 세로	905	1100	mm
시험 영역 치수
H1 - 높이	2236	최대 2829	mm
B2 - 가로	850	850	mm
H3 - 최대 스트로크	600	600	mm
최대 시험 속도	200	200	mm/min
무게
액세서리 제외(전자장치 포함)	7100	8500	kg
시편 그립 포함	10800	12200	kg
바닥 비하중	3.2	3.6	kg/cm
로드 셀 정확도 등급
0.5 기준	40	40	kN
1 기준	8	8	kN
구동장치의 변위 분해능	0.16	0.16	μm
위치 정확도	± 0.01	± 0.01	mm
