Sistemas de Ensaio Automatizado

Controle e garantia de qualidade robotizados

Os sistemas de ensaios automatizados assumem o manuseio das amostras no laboratório e executam o ensaio de forma repetível e reprodutível, conforme as especificações padronizadas. O controle de qualidade robotizado garante a conformidade com os altos requisitos de ensaios e operações do sistema. Os ensaios automatizados são utilizado principalmente quando há um grande volume de ensaio.

A ZwickRoell oferece sistemas de ensaio automatizados:
Para Metais Para Plásticos Para Engenharia Médica Para Têxteis & Filmes Componentes

Outras informações sobre nossos sistemas de ensaio automatizados:
Vantagens Ensaios Manuais Software de Automação Porquê automatizar? Calculadora de amortização

Ensaios automatizado com a ZwickRoell

O conceito de automação da ZwickRoell prevê a seleção manual das amostras a serem ensaiadas em magazines. A partir deste momento, o sistema de ensaio assume o transporte da amostra até o ensaio automatizado e a separação dos resíduos das amostras para uma inspeção, se necessário. A equipe qualificada de laboratório é liberada das tarefas de rotina e está disponível para tarefas mais exigentes.

Se necessário, poderão ser integrados neste processo dispositivos de medição adicionais, em especial o dispositivo de medição de corte transversal da ZwickRoell, com quatro sensores automáticos de medição para uma determinação precisa da superfície de corte transversal.

A visualização gráfica pode transmitir o status do sistema em tempo real em dispositivos móveis, como por exemplo, um tablet. Isso assegura total controle de processo sobre todos os principais navegadores. A visualização aumenta a eficiência do sistema de ensaio automático através da redução do tempo ocioso.

O design modular do sistema ensaio automático permite realizar ensaios manuais na máquina a qualquer momento.

Sistema de ensaio automatizado para ensaios de tração em metais conforme ISO 6892-1 ou ASTM E8
> 700 Sistemas de ensaios automatizados instalados mundialmente
> 35 anos Know-how e expertise
aprox. 40 Novos sistemas são fornecidos anualmente

Nós apoiamos as últimas tendências em ensaios automatizado - para resultados de ensaio confiáveis.

Sobre as tendências de automação

Ensaios automatizados de materiais: Metal

Para fabricantes de aços e metais, é necessário ensaiar seus produtos para garantir a qualidade – para isto, é realizado, entre outros, um ensaio de tração. Os ensaios de garantia de qualidade baseados em robô utilizado especialmente para grandes volumes de ensaio. A ZwickRoell oferece vários sistemas de ensaio para ensaios de tração automatizados, desde chapas metálica até aços longos.

No caso de chapas metálicas, o r-value e o n-value são determinados para complementar os valores característicos, como o limite de elasticidade, resistência à tração ou limites de deformação . O sistema de ensaios robotizado realiza a medição da espessura e largura da amostra antes do ensaio de tração.

Uma das vantagem no caso de aços longos é principalmente o fato de que o sistema de ensaios assume o manuseio das amostras pesadas. O risco causado por rebarbas nas amostras ou queda de amostras também é eliminado por meio do sistema robotizado.

O software de um sistema de ensaios robotizado é composto pelo software de automação autoEdition e pelo software de ensaios testXpert. Enquanto o autoEdition assume o gerenciamento de dados, controle e monitoramento, assim como a visualização do processo, o testXpert gerencia os resultados do ensaio automatizado de tração .

roboTest LroboTest NroboTest RroboTest ProboTest I

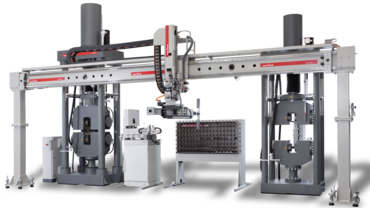

Ensaio automatizado de metais com medição ótica do comprimento e largura Sistema automatizado de processamento de amostras com software de automação autoEdition3 Sistema automatizado roboTest R para ensaios em metais Sistema automatizado roboTest P para ensaios em metais Ensaio automatizado de amostras Charpy
ir a roboTest Lir a roboTest Nir a roboTest Rir a roboTest Pir a roboTest I
Aplicações
  • Chapa fina
  • Chapa metálica
  • Chapa fina
  • Chapa metálica
  • Chapa fina
  • Chapa metálica
  • Aços longos
  • Aço para concreto armado
  • Arame
  • Chapa fina
  • Chapa metálica
  • Aços longos
  • Aços longos
Tipo de ensaioTraçãoTraçãoTraçãoTraçãoImpacto (Charpy)
Quantidade de amostrasaté 160 amostrasaté 80 amostrasaté 400 amostrasaté 300 amostras10 amostras (com regulagem de temperatura);
90 amostras (sem regulagem de temperatura)
Peso da amostra (máx.)1 kg500 g30 kg20 kg-
Força/Energia (máx.)250 kN250 kN2.500 kN2.500 kN750 J
Tarefa de ensaiosimplessimplescomplexacomplexasimples
Opções de equipamentos e acessórios
Escaner 2D-Code/Barcode
Medição da seção transversal
Várias máquinas de ensaio--
Medição de dureza--
Medição de rugosidade--



  • Para a medição exclusiva de dureza e rugosidade (sem uma máquina de ensaios) pode ser utilizado o roboTest N para a alimentação das amostras no durômetro e/ou o medidor de rugosidade.
  • Filmes de alumínio podem ser ensaiadas automaticamente com o roboTest F. Por meio de um sistema de fixação, a amostra pode ser mantida de forma segura e ser firmemente posicionada nas garras.
  • Para séries de amostras menores e amostras pesadas, o roboTest C é o sistema robotizado de ensaios ideal.

Ensaios automatizados de materiais: Plásticos

Os compostos de moldagem termoplásticas e endurecíveis, espumas de polímeros, elastômeros e compósitos, são testados tanto para fins de Garantia de Qualidade quanto para pesquisa e desenvolvimento. Principalmente quando há um grande volume de ensaios, acaba sobrecarregando toda a equipe.

Um sistema de ensaios para ensaio automatizado de plásticos libera a equipe qualificada da execução das tarefas de rotina. Consequentemente, os colaboradores estarão disponíveis para tarefas mais complexas como, interpretação dos dados obtidos, análises, avaliação de novos materiais ou atividades de pesquisa.

Amostras de pequenas dimensões ou - especialmente no caso de elastômeros – amostras mais instáveis são frequentemente difíceis para serem fixadas nas garras. O posicionamento da amostra pelo sistema de ensaios robotizado aumenta a segurança dos usuários e minimiza as influências do operador sobre os resultados de ensaio. Isso torna os resultados dos ensaios mais comparáveis e estatisticamente mais confiáveis.

O software de um sistema de ensaios robotizado é composto pelo software de automação autoEdition e pelo software de ensaios testXpert. Enquanto o autoEdition assume o gerenciamento de dados, controle e monitoramento, assim como a visualização do processo, o testXpert gerencia os resultados do ensaio automatizado de tração .

roboTest NroboTest LroboTest RroboTest FroboTest H
Sistema automatizado para ensaios de tração em plásticos Ensaio automatizado com o sistema de ensaios roboTest L Máquina de ensaios robotizados roboTest R para ensaio automatizado em metais Sistema automatizado de processamento de amostras roboTest F Ensaio automatizado de amostras Charpy
ir a roboTest Nir a roboTest Lir a roboTest Rir a roboTest Fir a roboTest H
Aplicações
  • materiais termoplásticos
  • materiais termoplásticos
  • Elastômeros
  • Borracha
  • materiais termoplásticos
  • Elastômeros
  • Borracha
  • Espumas
  • Filmes plásticos
  • materiais termoplásticos
  • Tubos/ segmentos de tubos
Tipo de ensaio
  • Tração
  • Flexão
  • Tração
  • Flexão
  • Tração
  • Flexão
  • Compressão
  • Impacto
  • Tração
  • Impacto (Charpy, Izod)
Quantidade de amostras (máx.)80 amostras480 amostras400 amostras200 amostras80 amostras
Tarefa de ensaiosimplessimplescomplexasimplessimples
Opções de equipamentos e acessórios
Escaner 2D-Code/Barcode
Medição da seção transversal
Balança--
Várias máquinas de ensaio----
Medição de dureza----
Câmara de temperatura--A regulagem prévia da temperatura das amostras é feita externamente



  • O roboTest I pode ser utilizado para ensaios de impacto(Charpy ou Izod) com regulagem ativa da temperatura da amostra. Os ensaios em plásticos podem ser realizados em um range de temperatura de -80 °C até +100 °C.

Ensaios automatizados de materiais: Engenharia médica

Especialmente na indústria médica e farmacêutica, os requisitos de segurança dos produtos são mais rigorosos do que na maioria dos outros setores industriais. O procedimento de ensaio para produtos como autoinjetores, caneta de medicação, conexões Luer Lock ou seringas está detalhadamente descrita e definida nas normas. O ensaio inclui, em geral, diferentes etapas e pode demorar vários minutos.

Sistemas de ensaio automatizados auxiliam os ensaios de qualidade, principalmente por meio da liberação da equipe de laboratório para outras tarefas. O sistema robotizado assume a realização dos ensaios, o que libera a equipe para tarefas de ensaio e de análise mais complexas.

Ao eliminar a influência do operador, o ensaio automatizado das aplicações médicas é executado de forma segura e repetível.

O software de um sistema de ensaios robotizado é composto pelo software de automação autoEdition e pelo software de ensaios testXpert. Enquanto o autoEdition assume o gerenciamento de dados, controle e monitoramento, assim como a visualização do processo, o testXpert gerencia os resultados do ensaio automatizado de tração .

roboTest NroboTest LroboTest R
Sistema automatizado de processamento de amostras roboTest N Ensaio automatizado de material para embalagem da indústria médica Ensaio automatizado com o roboTest R
ir a roboTest Nir a roboTest Lir a roboTest R
Aplicações
  • Auto-injetores
  • Caneta de medicação
  • Conexões Luer Lock
  • Seringas
  • Embalagens para medicamentos
  • Autoinjetores
  • Caneta de medicação
  • Conexões Luer Lock
  • Seringas
  • Embalagens para medicamentos
  • Autoinjetores
  • Caneta de medicação
  • Conexões Luer Lock
  • Seringas
  • Embalagens para medicamentos
Tipo de ensaio
  • Tração
  • Flexão
  • Compressão
  • Torção
  • Tração
  • Flexão
  • Compressão
  • Torção
  • Tração
  • Flexão
  • Compressão
  • Torção
Quantidade de amostras (máx.)40 amostras80 amostras200 amostras
Tarefa de ensaiosimplessimplescomplexa
Opções de equipamentos e acessórios
Escaner 2D-Code/Barcode
Medição da seção transversal
Várias máquinas de ensaio--
DQ/IQ/OQ

Ensaios automatizados de materiais: Filmes & Têxteis

A garantia de qualidade é indispensável para a fabricação de produtos plásticos ou folhas de alumínio. Devido à falta de estabilidade das amostras de folhas ou têxteis, os ensaios automatizados representam desafio especial. Para a execução eficiente e segura dos ensaios de materiais no processo de fabricação, a ZwickRoell desenvolveu um sistema de ensaios robotizado para estes tipos de amostras.

Graças ao sistema de fixação especial do roboTest F, os têxteis também podem ser fixados no magazine e posicionados de forma segura na máquina de ensaios e ensaiados automaticamente.

Ensaios automatizados de materiais: Componentes e automações especiais

Os sistemas de ensaios robotizados podem ser utilizados para ensaios de tração, ensaios de compressão ou ensaios funcionais em componentes . Os sistemas de ensaios robotizados também podem ser utilizados para aplicações personalizadas, por exemplo, para o ensaio de pelotas de minério de ferro, ensaios de células quente, ensaios de rugosidade ou ensaios de dureza.

A estrutura modular dos sistemas de ensaios robotizados permite a execução racional e reprodutível dos ensaios exigidos. A partir de componentes padronizados, é possível criar soluções personalizadas individualmente.

Você tem perguntas sobre os nossos sistemas de ensaios automatizados?

Consulte nossos especialistas em produtos.

Entre em contato

Vantagens da automação

A ZwickRoell oferece diversos sistemas de ensaios automatizados para todas as aplicações com vários recursos.

  • Através do processamento paralelo de amostras, os resultados são disponibilizados rapidamentedo que nos sistemas automatizados com arquitetura de software convencional.
  • A visualização gráfica transmite o status do sistema em tempo real em dispositivos móveis, como por exemplo, um tablet.
  • A eliminação das influências do operador resulta em uma elevada reprodutibilidadedos resultados dos ensaios.
  • A equipe qualificada do laboratório é liberada das tarefas de rotina e está disponível para tarefas mais complexas.
  • A operação autônoma do sistema garante uma alta eficiência no laboratório 24 horas por dia, 7 dias por semana.
  • Objetivos principais dos sistemas robotizados de ensaios: Melhorar a qualidade de ensaio, aumentar a produtividade e manter a flexibilidade.

Amortização de um sistema de ensaios automatizados

Investir em uma máquina de ensaios com alimentação de amostras automatizada é um investimento no futuro. No entanto, muitos usuários não sabem ao certo a partir de que momento um sistema de ensaios robotizado compensa.

Nossa experiência mostra que um sistema de ensaios automatizados é amortizado normalmente em dois a três anos. Desta forma, não só a quantidade diária de amostras a serem ensaiadas possui um papel importante. Outros fatores como as propriedades do material ou a complexidade do ensaio, também devem ser considerados.

Para saber se no seu caso específico um sistema de ensaios automatizados compensa, você pode utilizar diretamente nossa calculadora de amortização. Para uma análise detalhada e abrangente de seus dados será nosso prazer enviar-lhe outras informações.

ROI calculator

Quais materiais você está testando? *
Nível de automação *
Você está considerando um novo sistema ou está modernizando um sistema existente com automação? *
0 50 100 150 200 250 500 1000
kN
0 10 20 30 40 50 60 70 80 90 100

Ensaio manual com sistemas de ensaios automatizados

Com um sistema de ensaio automatizado, é possível realizar ensaios manuais pelo operador a qualquer momento.

Para o ensaio manual das amostras, o robô é colocado em uma posição segura e/ou o sistema de ensaio é desacoplado da máquina. O operador insere a amostra manualmente e inicia o ensaio na tela do testXpert.
