Sistemas de ensayos automatizados

Control y garantía de calidad mediante robots

Los sistemas de ensayos automatizados se encargan de la manipulación de probetas y de realizar ensayos repetibles y reproducibles en el laboratorio. Los ensayos de control de calidad basados en sistemas automatizados garantizan el cumplimiento de los estrictos requisitos durante el ensayo, así como un manejo fiable. El ensayo de materiales automatizado se utiliza especialmente en casos de grandes volúmenes de probetas.

ZwickRoell ofrece sistemas para el ensayo automatizado de materiales:
Para metales Para plásticos Para ingeniería médica Para textiles y láminas Componentes

Más información sobre nuestros sistemas de ensayos automatizados:
Ventajas Ensayos manuales Software de automatización Automatización: ¿por qué? Cálculo de la amortización

Ensayo de materiales automatizado con Zwickroell

El concepto de automatización de ZwickRoell está pensado para clasificar las probetas de ensayo manualmente en el cargador. A partir de este momento, el sistema de ensayos se encarga del transporte de la probeta hasta el ensayo automático del material y la clasificación de los restos de la probeta para una inspección, si es necesario. De esta forma, se libera al personal cualificado del laboratorio de realizar algunas actividades rutinarias y queda disponible para llevar a cabo tareas más complejas.

En este proceso se pueden integrar, según los requisitos, instrumentos de medición adicionales, especialmente el de medición de la sección transversal de ZwickRoell, con cuatro palpadores independientes de aplicación automática para determinar con precisión el área de sección de probetas.

A través de una pantalla, se puede visualizar el estado del equipo en tiempo real a equipos móviles, tales como una tableta. Así, se garantiza un control integral del proceso a través de todos los programas de navegación comunes. La pantalla contribuye al aumento de la eficiencia del sistema de ensayos automatizado, ya que se reducen los tiempos de parada.

Gracias a su construcción modular, en el sistema de ensayos automatizado se pueden realizar ensayos manuales en todo momento.

Sistema de ensayos automatizado para ensayos de tracción automatizados en metal según las normas ISO 6892-1 o ASTM E8
> 700 sistemas de ensayos automatizados vendidos en todo el mundo
> 35 años experiencia y conocimientos
aprox. 40 nuevos sistemas vendidos al año

Nos apoyamos en las últimas tendencias en ensayos automatizados para garantizar resultados fiables.

Tendencias en automatización

Ensayo de materiales automatizado: Metal

Para los fabricantes de acero y metales, es necesario ensayar sus productos para garantizar la calidad; entre otros, para ello se lleva a cabo un ensayo de tracción. Especialmente para un gran número de probetas se emplea un ensayo de calidad automatizado. ZwickRoell ofrece para ello diferentes sistemas de ensayos, para ensayos de tracción automatizados desde chapa fina hasta chapa gruesa.

En el caso de la chapa fina, además de los valores característicos como el límite elástico, la resistencia a la tracción o los límites de fluencia, también se determina el valor r y el valor n. El sistema de ensayos automatizado mide el espesor y la anchura de la probeta antes del ensayo de tracción.

Una ventaja de la chapa gruesa es, sobre todo, que el sistema de ensayos manipula las probetas pesadas. Un sistema de ensayos automatizado también elimina el riesgo por las rebabas o la caída de las probetas.

El software de un sistema de ensayos automatizado se compone del software de automatización de alto nivel autoEdition y del software de ensayo testXpert. Mientras que autoEdition se encarga de la gestión de datos, el control y la supervisión de los datos, además de la visualización del proceso, testXpert gestiona los resultados del ensayo de tracción automático.

roboTest LroboTest NroboTest RroboTest ProboTest I

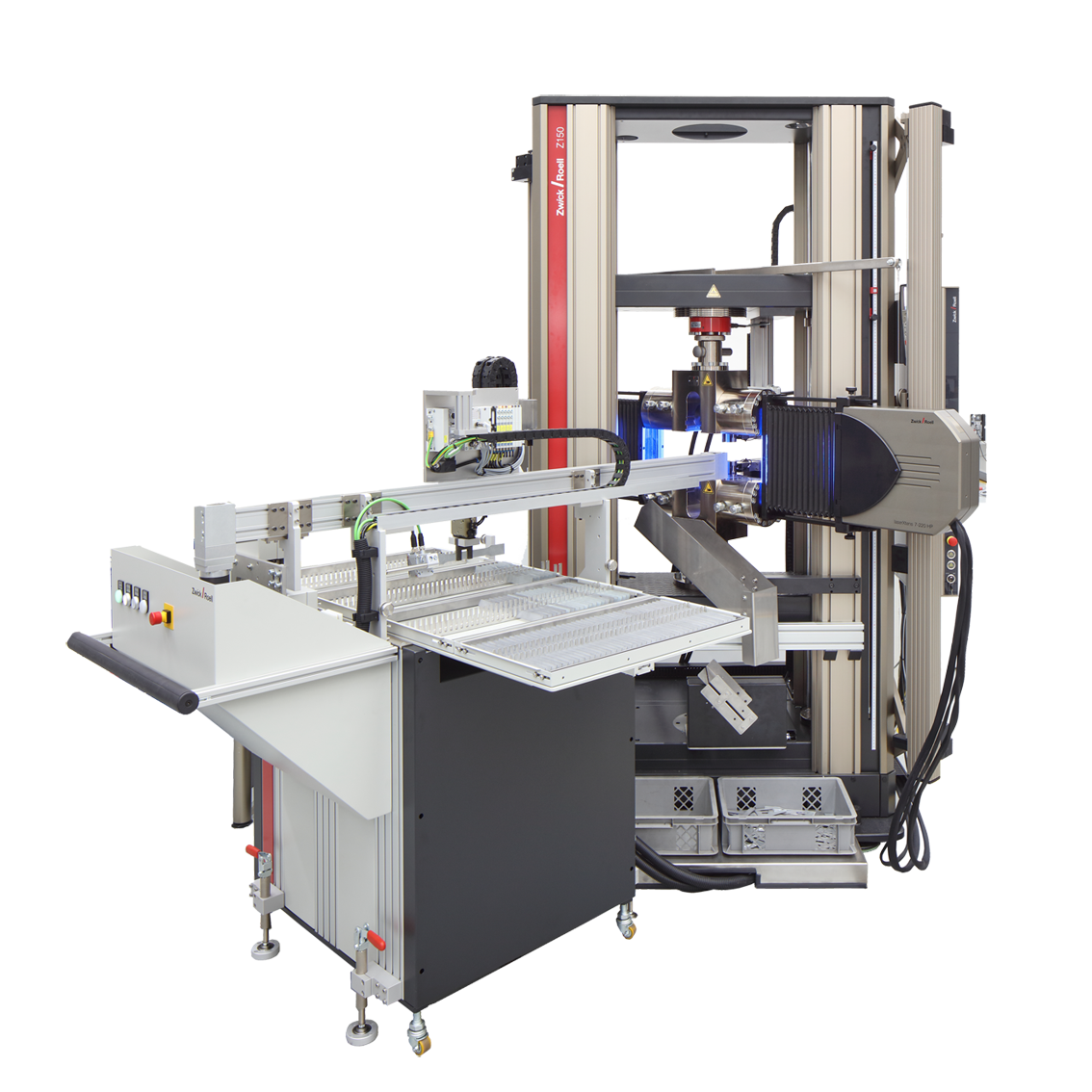

Ensayo automatizado de metales con medición óptica longitudinal y transversalSistema automatizado para el ensayo de probetas con el software de automatización autoEdition3Sistema de ensayos roboTest R para el ensayo automatizado de metalesSistema de ensayos roboTest P para el ensayo automatizado de metalesEnsayo automático de probetas Charpy
roboTest LroboTest NroboTest RroboTest ProboTest I
Aplicación
  • Chapa fina
  • Chapa
  • Chapa fina
  • Chapa
  • Chapa fina
  • Chapa
  • Chapa gruesa
  • Acero corrugado
  • Alambre
  • Chapa fina
  • Chapa
  • Chapa gruesa
  • Chapa gruesa
Tipo de ensayoTracciónTracciónTracciónTracciónImpacto (Charpy)
N.º de probetashasta 160 probetashasta 80 probetashasta 400 probetashasta 300 probetas10 probetas (con temperatura);
90 probetas (sin temperatura)
Peso de la probeta (máx.)1kg500g30kg20kg-
Fuerza/energía (máx.)250 kN250 kN2.500 kN2.500 kN750 J
Ensayosimplesimplecomplejocomplejosimple
Opciones de equipamiento y accesorios
Código 2D/escáner de código de barras
Medición de la sección
Varias máquinas de ensayos--
Medición de la dureza--
Medición de la rugosidad--



  • Para la medición de la dureza o la rugosidad (sin máquina de ensayos), se puede utilizar el roboTest N para introducir las probetas en el durómetro o el rugosímetro.
  • Con el roboTest F pueden ensayarse láminas de aluminio de forma automatizada. Un sistema de sujeción especial permite sujetar y colocar la probeta de forma segura en los portaprobetas.
  • Para series de probetas más reducidas con probetas pesadas, el sistema de ensayos automatizado roboTest C es ideal.

Ensayo de materiales automatizado: Plásticos

Los termoplásticos y materiales termoendurecibles, las espumas poliméricas, los elastómeros y los materiales compuestos se someten a ensayos para el control de calidad, así como para la investigación y el desarrollo. Un gran volumen de probetas requiere mucho personal.

Un equipo para el ensayo automatizado de plásticos libera al personal cualificado del laboratorio de las tareas rutinarias. Como resultado, el personal queda disponible para tareas más complejas como la interpretación de los datos obtenidos, evaluaciones, valoración de nuevos materiales o para las actividades de investigación.

Las probetas de pequeñas dimensiones o algo inestables –especialmente en el caso de los elastómeros– suelen ser más difíciles de sujetar en los portaprobetas. El posicionamiento de la probeta mediante el sistema de ensayos automatizado aumenta la seguridad del usuario y minimiza las influencias del operario en los resultados del ensayo. De esta forma, los resultados de los ensayos serán más fiables en términos de comparabilidad y estadísticos.

El software de un sistema de ensayos automatizado se compone del software de automatización autoEdition de alto nivel y del software de ensayo testXpert. Mientras que autoEdition se encarga de la gestión de datos, el control y la supervisión de los datos, además de la visualización del proceso, testXpert gestiona los resultados del ensayo de tracción automático.

roboTest NroboTest LroboTest RroboTest FroboTest H

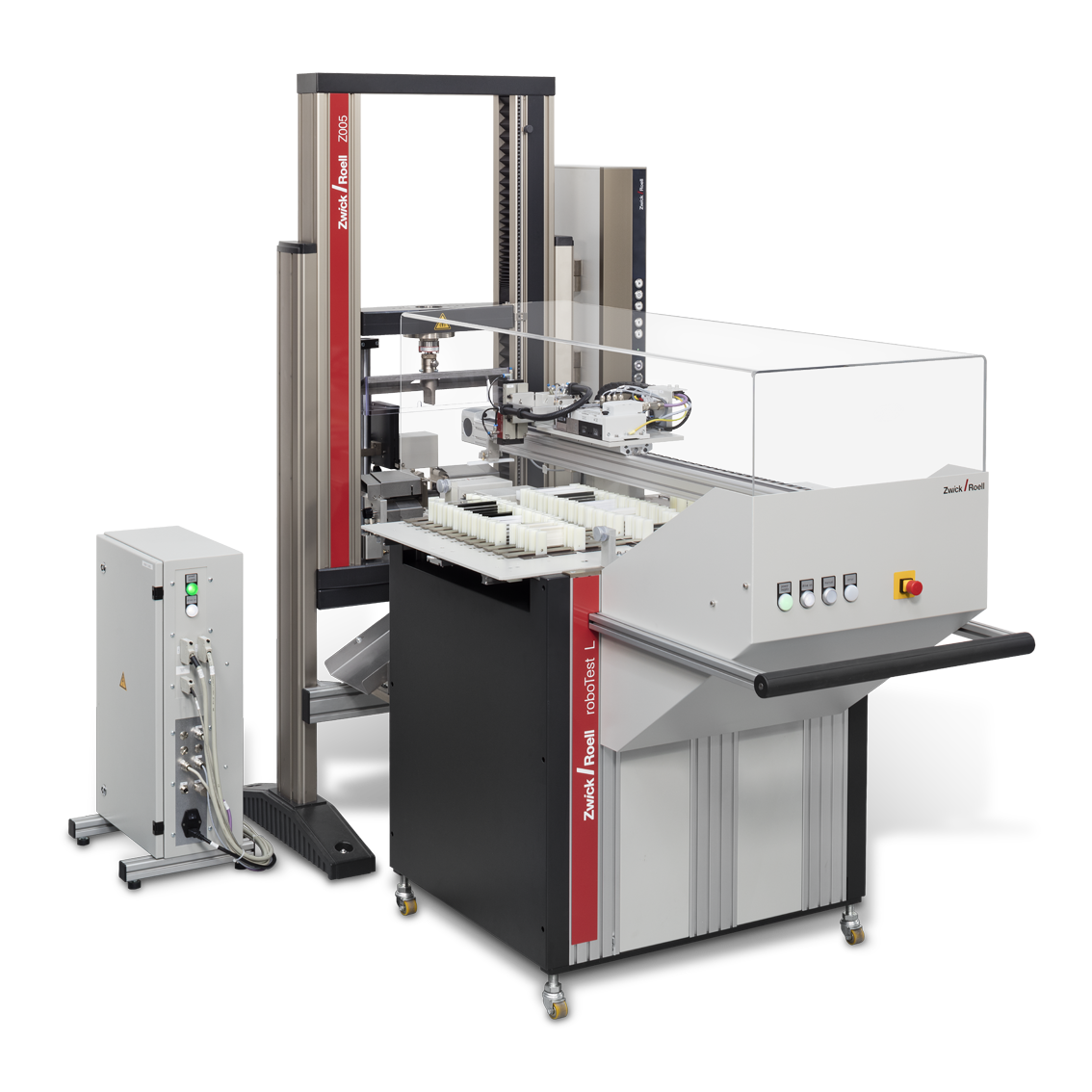

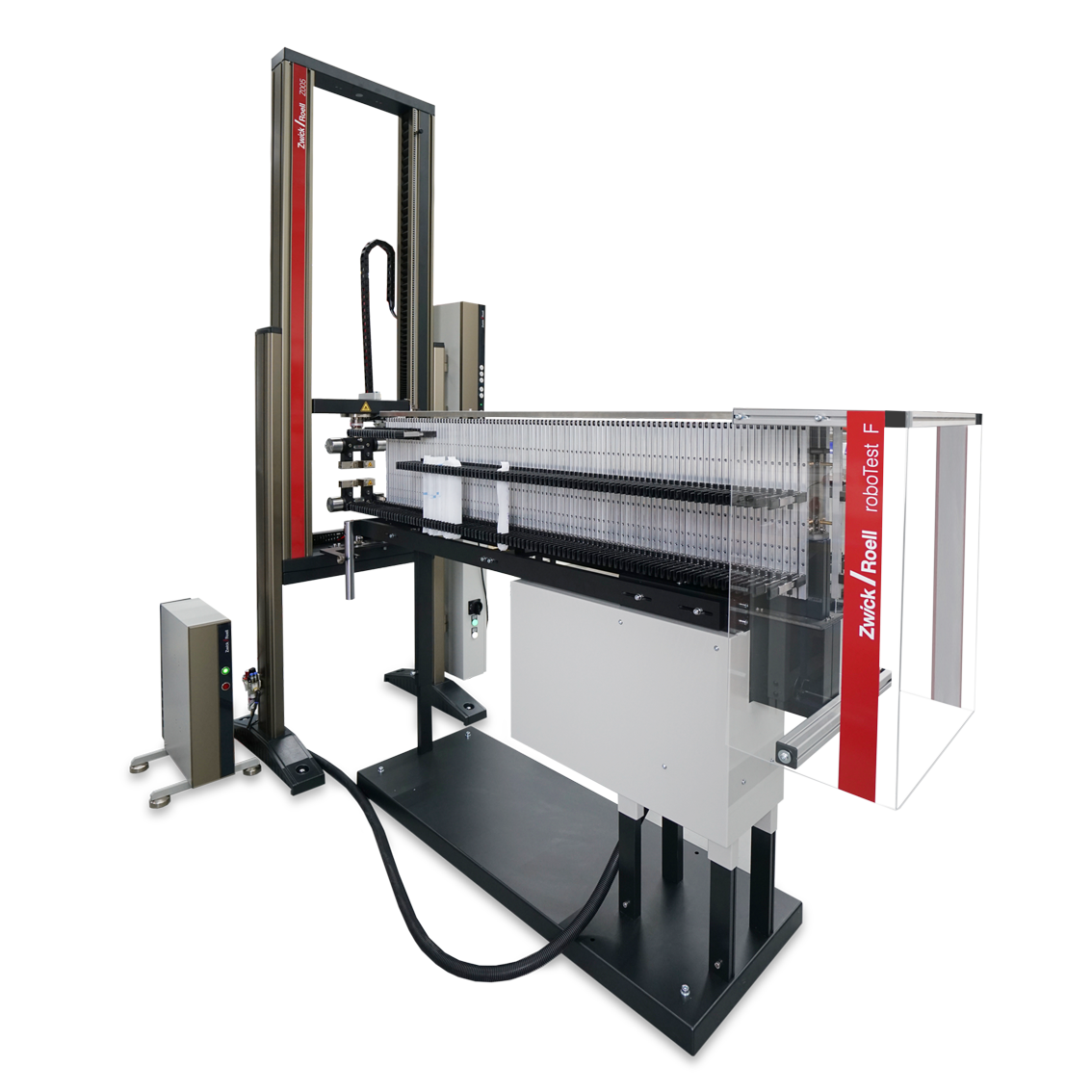

Sistema para ensayos de tracción automatizados en plásticosEnsayos automatizados con el sistema de ensayos roboTest LMáquina de ensayos roboTest R para ensayos automatizados de metalesSistema automatizado de ensayo de probetas roboTest FEnsayo automático de probetas Charpy
roboTest NroboTest LroboTest RroboTest FroboTest H
Aplicación
  • Termoplásticos
  • Termoplásticos
  • Elastómeros
  • Goma
  • Termoplásticos
  • Elastómeros
  • Goma
  • Espumas
  • Láminas plásticas
  • Termoplásticos
  • Tubos y secciones de tubos
Tipo de ensayo
  • Tracción
  • Flexión
  • Tracción
  • Flexión
  • Tracción
  • Flexión
  • Compresión
  • lmpacto
  • Tracción
  • Impacto (Charpy, Izod)
N.º de probetas (máx.)80 probetas450 probetas400 probetas200 probetas80 probetas
Ensayosimplesimplecomplejosimplesimple
Opciones de equipamiento y accesorios
Código 2D/escáner de código de barras
Medición de la sección
Balanza--
Varias máquinas de ensayos----
Medición de la dureza----
Cámara de temperatura--Las probetas se templan previamente de forma externa

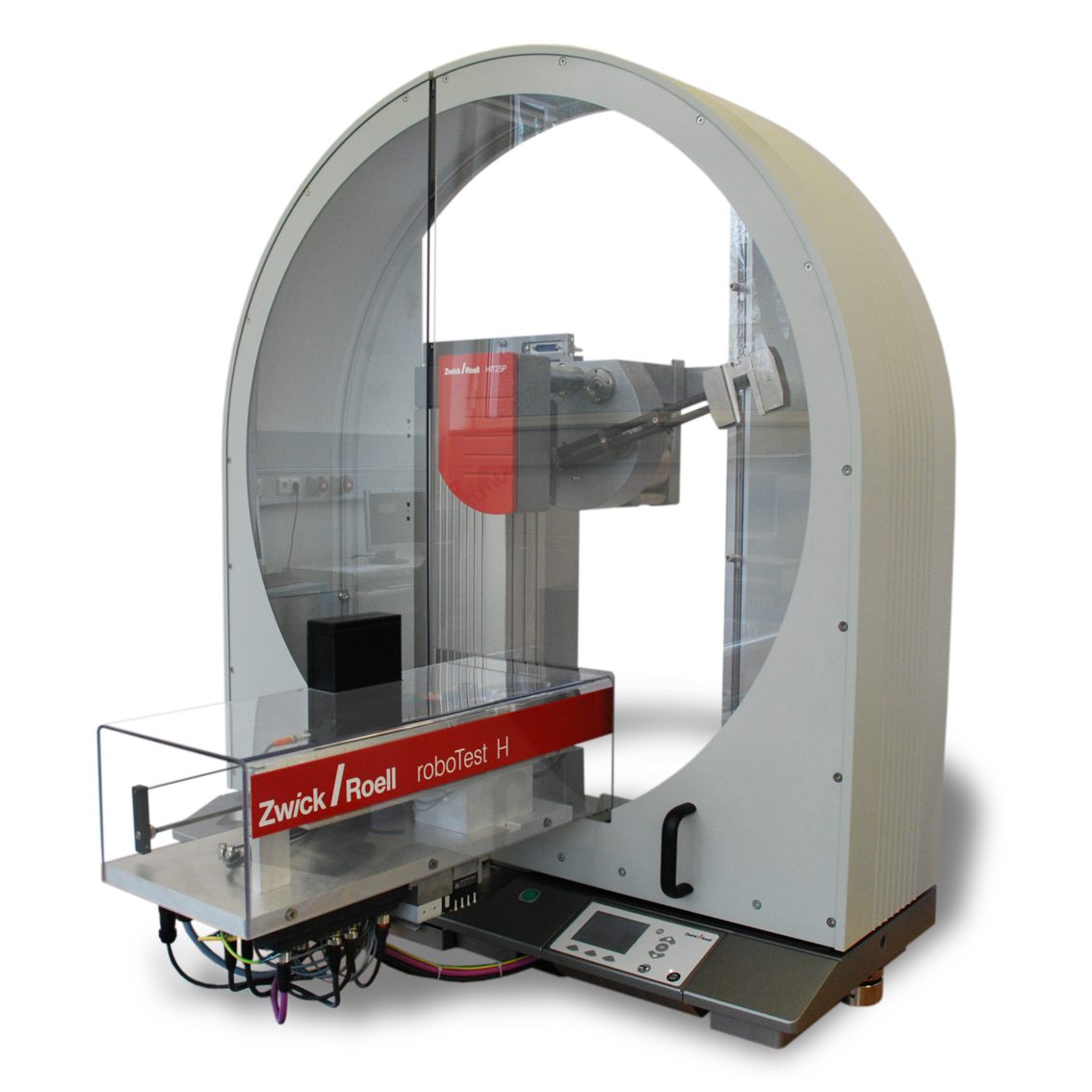

  • El roboTest I se puede utilizar para el ensayo de impacto (Charpy o Izod) con termorregulación activa de probetas. Los plásticos pueden ensayarse aquí en el rango de temperaturas de -80 °C a +100 °C.

Ensayo de materiales automatizado: Industria médica

Especialmente en las industrias médica y farmacéutica, los requisitos de seguridad de los productos son más estrictos que en la mayoría de las demás industrias. La secuencia de ensayo de productos como autoinyectores, plumas de medicación, conexiones Luer Lock o jeringuillas está perfectamente descrita y definida en las normas. Un ensayo suele constar de diferentes pasos y puede durar varios minutos.

Los sistemas de ensayos automatizados contribuyen a un ensayo de calidad ya que reducen principalmente la carga de trabajo del personal de laboratorio. El sistema de ensayos automatizado pasa a ejecutar los ensayos, por lo que libera el personal y les permite realizar tareas de ensayo y análisis más complejos.

Al eliminar las influencias del usuario, se pueden realizar ensayos automatizados de aplicaciones médicas de forma fiable y repetible.

El software de un sistema de ensayos automatizado se compone del software de automatización de alto nivel autoEdition y del software de ensayo testXpert. Mientras que autoEdition se encarga de la gestión de datos, el control y la supervisión de los datos, además de la visualización del proceso, testXpert gestiona los resultados del ensayo de tracción automático.

roboTest NroboTest LroboTest R

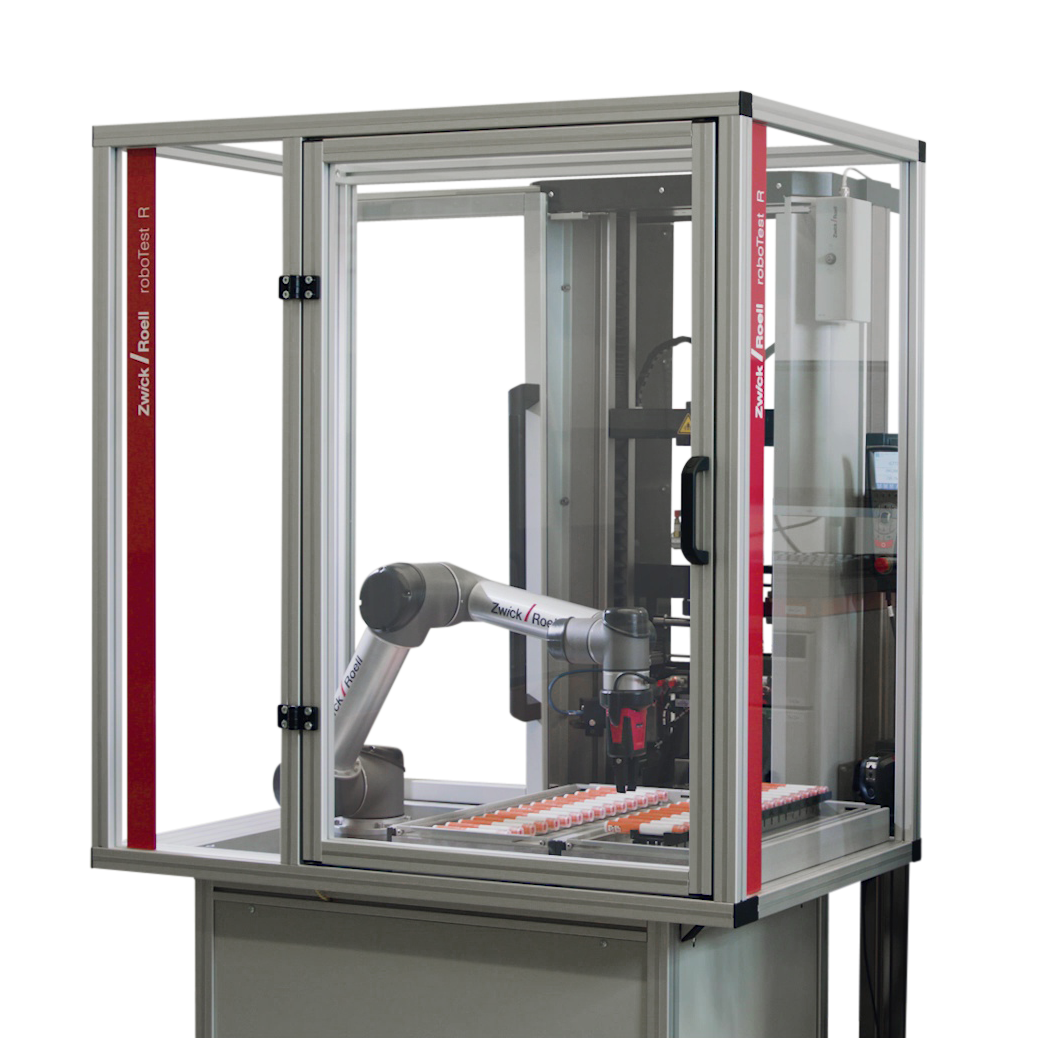

Sistema automatizado para el ensayo de probetas roboTest NEnsayo automatizado de material para envases médicosEnsayo automatizado con roboTest R
roboTest NroboTest LroboTest R
Aplicación
  • Autoinyectores
  • Plumas precargadas
  • Conexiones Luer Lock
  • Jeringas
  • Envases médicos
  • Autoinyectores
  • Plumas precargadas
  • Conexiones Luer Lock
  • Jeringa
  • Envases médicos
  • Autoinyectores
  • Plumas precargadas
  • Conexiones Luer Lock
  • Jeringas
  • Envases médicos
Tipo de ensayo
  • Tracción
  • Flexión
  • Compresión
  • Torsión
  • Tracción
  • Flexión
  • Compresión
  • Torsión
  • Tracción
  • Flexión
  • Compresión
  • Torsión
N.º de probetas (máx.)40 probetas80 probetas200 probetas
Ensayosimplesimplecomplejo
Opciones de equipamiento y accesorios
Código 2D/escáner de código de barras
Medición de la sección
Varias máquinas de ensayos--
DQ/IQ/OQ

Ensayo de materiales automatizado: Films y textiles

La garantía de calidad es indispensable en la producción de láminas plásticas o láminas de aluminio. La falta de estabilidad de las probetas en láminas o de materiales textiles representa un reto particular para los ensayos automatizados suponen un reto especial. ZwickRoell ha desarrollado un sistema de ensayos automatizado para estos tipos de probetas con el fin de garantizar la eficiencia y fiabilidad de los ensayos de materiales en el proceso de producción.

El sistema de agarre especial del roboTest F también permite el ensayo automatizado de textiles con sujeción exacta en el almacén de probetas y posicionado seguro en la máquina de ensayos.

Ensayo de materiales automatizado: Componentes y automatizaciones especiales

Los sistemas de ensayos automatizados sirven para la realización de ensayos de tracción, ensayos de compresión o de ensayos funcionales en componentes. Los sistemas de ensayos robotizados también tienen uso en aplicaciones específicas de clientes como, por ejemplo, para el ensayo de pellets de mineral de hierro, ensayos en una cámara térmica, el ensayo de rugosidad o el ensayo de dureza.

Gracias al diseño modular de los sistemas de ensayos robotizados, se pueden llevar a cabo los ensayos requeridos con eficiencia y reproducibilidad. A partir de los componentes estandarizados se pueden configurar soluciones a medida de cada cliente.

¿Tiene alguna duda sobre nuestros sistemas de ensayos automatizados?



¡Nuestros expertos de producto le asesorarán con mucho gusto!



Contacte con nosotros

Ventajas de una automatización

ZwickRoell presenta una gran selección en sistemas de ensayos automatizados con equipamientos muy diversos para todas las aplicaciones.

  • Gracias al procesamiento paralelo de probetas, el acceso a los resultados es mucho más rápido que con sistemas de ensayos automatizados con arquitectura de software convencional.
  • La pantalla transfiere la información sobre el estado del equipo en tiempo real a equipos móviles como, por ejemplo, el ipad.
  • Como el operario ya no interviene en este proceso, se alcanza una elevada reproducibilidad de los resultados de ensayo.
  • El personal de laboratorio cualificado queda liberado de tareas rutinarias y puede dedicarse a tareas más complejas.
  • Gracias al funcionamiento sin vigilancia del equipo se garantiza una elevada eficiencia constante en el laboratorio de ensayos 24 horas al día, 7 días la semana.
  • Principales objetivos de los sistemas de ensayos automatizados: Mejora de la calidad de ensayo, aumento de la productividad y mantenimiento de la flexibilidad.

Amortización de un sistema de ensayos automatizado

Invertir en una máquina de ensayos de materiales con un sistema automatizado de alimentación de probetas es una inversión de futuro. Sin embargo, muchos usuarios dudan del momento en qué se es rentable un sistema de ensayos automatizado.

Nuestra experiencia nos ha demostrado que un equipo de ensayos automatizado suele amortizarse en dos o tres años. Para calcularlo, no solo es importante el número de probetas que se someten a ensayo diariamente. También hay que tener en cuenta otros factores, como las propiedades del material o la complejidad del ensayo.

Puede comprobar directamente si le resulta rentable un sistema automatizado de ensayos con nuestra calculadora de amortización. Estaremos encantados de enviarle más información para realizar un análisis detallado y exhaustivo de sus datos.

Simulador ROI
