Servohydraulische Prüfmaschine (HA)

Branchen

Metall
Automotive
Hochschule
Baustoffe

Prüfkraft

50 kN - 500 kN

Versuchsart

Ermüdung
Bruchmechanik

Normen

ISO 12106
ASTM E606
DIN 50100
ASTM E399
ASTM E647
ASTM E466

Ermüdungsversuche Bruchmechanikprüfung Vorteile & Merkmale Technischer Überblick

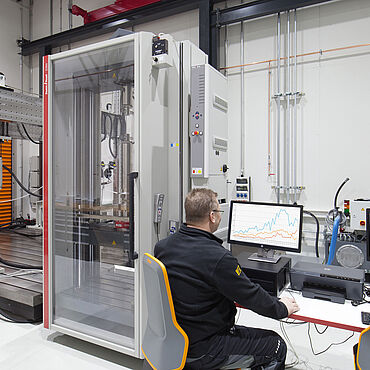

Die perfekte Prüfmaschine für Ermüdungsversuche unter Temperatur

Bei den Ermüdungsprüfmaschinen der HA-Baureihe in den Standardbaugrößen von 50 bis 500 kN ist der Zylinder in der unteren Traverse montiert und liegt unterhalb des Prüfraums. Sie eignen sich besonders für Versuchsanordnungen, bei denen Temperierkammern oder Öfen im Prüfraum montiert sind. Durch die Anordnung des Zylinders wird verhindert, dass erhitzte Luft nach oben steigt und den Zylinder aufheizt, bzw. wird verhindert, dass Öl in den erhitzten Prüfraum tropfen kann.

Mit den HA-Lastrahmen können beispielsweise LCF-Versuche (Low Cycle Fatigue) oder Dauerschwingversuche durchgeführt werden.

Der Prüfrahmen der Ermüdungsprüfmaschine HA zeichnet sich durch eine extrem hohe Steifigkeit und daraus resultierende Eigenresonanz aus. Um unerwünschte Biegespannungen in der Probe zu vermeiden, sind die Prüfrahmen sehr sorgfältig ausgerichtet.

Das dynamische Produktprogramm wird durch die Herstellung sämtlicher benötigter Zubehörteile, wie beispielsweise Hydraulikaggregate, servohydraulische Prüfzylinder oder hydraulische Anschlusseinheiten, abgerundet. Durch die ständige Weiterentwicklung und Aufnahme neuer Produkte wird das Angebot stetig erweitert. So wird den höchsten Qualitätsansprüchen genüge geleistet und ständig die Qualität unserer Produkte weiter verbessert.

Bruchmechanikprüfung mit der HA-Baureihe

Mit Abspielen des Videos stimmen Sie der Nutzung von Cookies sowie der Übermittlung von Daten an YouTube in die USA zu. Weitere Datenschutzhinweise

Bruchmechanikprüfung nach ASTM E647

Der Risswachstumstests nach ASTM E647 wird an sogenannten CT-Proben durchgeführt. Dabei kommt eine servohydraulische Prüfmaschine HA 250 kN zum Einsatz. Die ermittelten Kennwerte sind das Risswachstum da/dN und der Schwellwert ΔKth.

Mit Abspielen des Videos stimmen Sie der Nutzung von Cookies sowie der Übermittlung von Daten an YouTube in die USA zu. Weitere Datenschutzhinweise

Bruchmechanikprüfung nach ASTM E399

Die Risszähigkeit nach ASTM E399 wird mit einer servohydraulischen Prüfmaschine HA 250 kN ermittelt.

Vorteile & Merkmale

Beschreibung

Die servohydraulischen Prüfmaschinen der HA-Baureihe stehen in verschiedenen Baugrößen mit Prüfkräften von 50 kN bis 500 kN zur Verfügung.
Der Standard-Prüfzylinderhub beträgt 100 mm oder 250 mm.
Die servohydraulische Prüfmaschine kann für 210 bar oder 280 bar Systemdruck geliefert werden.
Der Kraftaufnehmer ist standardmäßig an der oberen Traverse befestigt.
Die obere Traverse ist verstellbar. Sie kann optional mit hydraulischer Traversenklemmung und Hubzylindern ausgestattet werden.

Vorteile & Merkmale

4 Standard-Nenngrößen von 50 kN bis 500 kN
Ergonomische Arbeitshöhe
Besonders geeignet für die Integration einer Hochtemperatur-Heizeinrichtung
Hartverchromte Säulen zur präzisen Führung der oberen Traverse
Hydraulische Klemmung und Verstellung zum einfachen Positionieren des oberen Querhauptes
Integrierte Ölwanne zum Aufnehmen kleinerer Leckagen
Schutzumhausung zur Erfüllung der CE-Maschinenrichtlinie, abhängig von der Anwendung

Hydraulikaggregat 40 l/min ohne Schallschutz

Hydraulikaggregate

Die Aggregate der Baureihe HP zeichnen sich durch eine hohe Betriebssicherheit und Lebensdauer aus. Alle Komponenten sind gut zugänglich auf dem Deckel des Öltanks montiert.

Ein Asynchron-Motor treibt die selbstansaugende Radialkolben-Pumpe an. Die neun Kolben stützen sich hydrostatisch entlastet auf dem Hubring ab. Die Exzentrizität des Hubrings, die über zwei gegenüberliegende Stellkolben eingestellt wird, regelt das Fördervolumen. Das Drucköl wird über einen Hochdruckfilter geführt und steht dann dem Verbraucher zur Verfügung. Ein fest eingestelltes Druckbegrenzungsventil verhindert einen unzulässigen Druckanstieg.

Downloads

Servohydraulische Prüfzylinder

Die servohydraulischen Prüfzylinder zeichnen sich durch eine robuste dauerfeste Konstruktion aus und werden sowohl in servohydraulischen Prüfmaschinen als auch als Einzelprüfzylinder, beispielsweise auf einer Spannplatte, eingesetzt. In Verbindung mit einem Servoventil können komplexe Belastungsverläufe sehr genau realisiert werden.

Downloads

Hydraulische Anschlusseinheit

Die hydraulische Anschlusseinheit ist die elektrisch betätigte Schaltstelle in servohydraulischen Prüfmaschinen. Sie schaltet den hydraulischen Druck für einen servohydraulischen Prüfzylinder bzw. einer servohydraulischen Prüfmaschine zu oder ab. Jedem Verbraucher wird ein Anschlussventil zugeordnet, so dass diese unabhängig voneinander geschaltet werden können. Die modulare Bauweise ermöglicht jederzeit die Hinzufügung eines weiteren Zuschaltblocks.

Downloads

Technischer Überblick

Dynamische Nennkraft	50	100	250	500	kN
Traversen-Klemmung	elektro-hydraulisch	elektro-hydraulisch	elektro-hydraulisch	elektro-hydraulisch
Traversen-Verstellung	elektro-hydraulisch	elektro-hydraulisch	elektro-hydraulisch	elektro-hydraulisch
A – Max. Höhe des Prüfrahmens	2750 (3250)¹	2750 (3250)¹	3040 (3540)¹	3430 (3930)¹	mm
A_K – Kippmaß zum Aufrichten	2820 (3320)¹	2820 (3320)¹	3195 (3695)¹	3650 (4125)¹	mm
B – Max. Breite des Prüfrahmens	1079	1079	1179	1525	mm
C – Max.Tiefe des Prüfrahmens	780	780	790	1390	mm
D₁ – Säulenabstand	565	565	670	800	mm
E – Säulendurchmesser	80	80	100	120	mm
F – Höhe Oberkante untere Traverse²	1010	1010	1030	1020	mm
G – Max. Prüfraumhöhe³	1450 (1950)¹	1450 (1950)¹	1750 (2250)¹	2000 (2500)¹	mm
H – Max. Arbeitsraumhöhe⁴	1372 (1872)¹	1372 (1872)¹	1659 (2159)¹	1900 (2400)¹	mm
J – Verstellweg Traverse	1000 (1250)¹	1000 (1250)¹	1150 (1400)¹	1250 (1400)¹	mm
Gewicht⁵	920 (970)¹	920 (970)¹	1520 (1600)¹	3600 (3720)¹	kg
Rahmensteifigkeit bei Traversenabstand 1000 mm	673	673	967	2100	kN/mm
Geeignet für Zylinder mit einem Hub von max.	250	150	150	100	mm
Artikel-Nr.
Standard Höhe	039825	025238	924810	935267
Extra hoch +500 mm	073968	935832	073969	073970

Um 500 mm erhöhte Variante
Mit Schwingungsdämpferfüßen
Abstand zwischen unterer und oberer Traverse
Abstand zwischen Kolbenflansch und oberer Traverse bei eingefahrenem Kolben
Gewicht ohne Zylinder, Kraftaufnehmer und irgendwelche Werkzeuge

Haben Sie Fragen zum Produkt?

Nehmen Sie Kontakt zu unseren Produktexperten auf.
Wir beraten Sie gerne!

Jetzt Kontakt aufnehmen

Passende Produkte und Zubehör

Typische Ermüdungsversuche

Materialien und Bauteile können unter schwingender Beanspruchung vorzeitig versagen. Aus diesem Grund ist das Verhalten der Werkstoffe unter wechselnder mechanischer Belastung wichtiges Entscheidungskriterium. Die hierfür erforderlichen Daten werden in Versuchen ermittelt.

In der Werkstoffprüfung werden zwei Arten der Ermüdung unterschieden:

Low Cycle Fatigue Versuche (LCF)

ISO 12106, ASTM E606

zu Low Cycle Fatigue Versuche (LCF)

Dauerschwingversuch / Wöhlerversuch

DIN 50100

zu Dauerschwingversuch / Wöhlerversuch
