Pengujian Lembaran Tipis

Lembaran tipis dan foil adalah tahap terakhir dalam produksi produk datar. Lembaran tipis memiliki tebal antara 0,35 dan 3,0 mm, sedangkan foil biasanya kurang dari 60 μm. Lembaran ultra tipis melengkapi rentang ketebalan. Aplikasi untuk produk flat ini sangat beragam dan oleh karena itu tersebar luas di semua industri; oleh karena itu, range tests pada thin sheet juga sangat luas.

Uji tarik Uji kekerasan Uji deformasi Uji tarik kecepatan tinggi Otomatisasi

Brosur logam Proyek pelanggan yang menarik

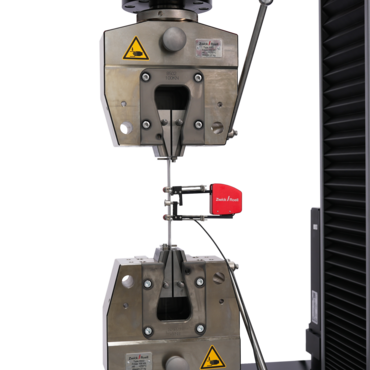

Uji tarik sederhana pada lembaran logam tipis

Lembaran tipis seringkali memerlukan daktilitas yang baik dikombinasikan dengan kekuatan tinggi. Untuk karakterisasi sifat material dalam uji tarik standar internasional ISO 6892-1 dan standar ASTM E8 Amerika adalah yang paling umum digunakan.

Menguji lembaran logam tipis menurut ISO 6892 dan ASTM E8 tidak pernah semudah ini.

Sistem pengujian kami dirancang untuk hasil spesimen yang tinggi dan hasil pengujian yang andal. Spesimen Anda dicengkeram dengan aman tanpa kerusakan rahang/jaw breakage, dan berkat initial gauge length yang mudah direproduksi, pengujian dapat diulang dengan cepat dan andal.

Apakah beberapa operator menjalankan pengujian Anda? Tidak masalah! Dengan petunjuk langkah demi langkah yang cerdas, software pengujian testXpert kami mendukung pengguna dalam penyiapan dan pengujian, serta dalam evaluasi hasil pengujian, mengubah hasil pengujian yang tepat dan dapat diulang menjadi seperti permainan anak-anak.

Keuntungan terbesar Anda:

  • Semua parameter konfigurasi sistem diunggah secara otomatis melalui program pengujian standar kami
  • Pengukuran cross-section cepat dan bebas dari kesalahan
  • Data secara otomatis dikirimkan ke perangkat lunak pengujian testXpert kami dengan 100% kepatuhan standar
  • Menavigasi perangkat lunak ini mudah dan menghemat waktu dan uang
ISO 6892-1: Standar untuk uji tarik pada logam/baja
Logam | Uji tarik (suhu sekitar)
ISO 6892-1
to Tensile test pada metal – ISO 6892-1
ASTM E8/ASTM E8M: Uji tarik pada logam pada suhu sekitar
Logam | Uji tarik (suhu sekitar)
ASTM E8
to Uji tarik logam ASTM E8
Gambar close-up dari uji tarik mini logam untuk ISO/TS 6892-5 dengan genggaman hidraulik dengan panjang penjepitan/clamping-length pendek dari ZwickRoell
Logam | Uji tarik (spesimen miniatur)
ISO/TS 6892-5, ASTM E8/E8M-24 (Lampiran A1)
Hasil pengujian yang andal dengan penggunaan material yang minimal
to Uji tarik mini TS / ISO 6892-5

Uji tarik pada lembaran logam tipis dengan penentuan nilai r dan n

Uji tarik sering digunakan untuk menentukan r- dan n-values untuk mengkarakterisasi sifat pembentukan; n-value menggambarkan pengerasan kerja/work hardening (peningkatan tegangan) selama deformasi plastis hingga perpanjangan yang seragam, sedangkan r-value menggambarkan anisotropi vertikal. Nilai-n ditentukan dari data tegangan tarik dan nilai regangan; untuk nilai-r, regangan transversal pada spesimen tarik juga diukur selama pengujian. Nilai r ditentukan menurut standar internasional ISO 10113 dan standar Amerika ASTM E517; nilai n ditentukan menurut ISO 10275 dan ASTM E646.

Spesimen tarik diambil dari strip atau lembaran pada sudut yang ditetapkan ke arah rolling, karena nilai-r juga tergantung pada arah rolling. Panjang paralel dihasilkan dengan milling atau punching plus finishing. Strip dipotong untuk foil dan dalam beberapa kasus, spesimen dilubangi. Bentuk spesimen dipilih tergantung pada metode pengujian yang disebutkan sebelumnya.

Perhitungan nilai-r ISO 10113
Logam | Lembaran logam | nilai-r
ISO 10113
to perhitungan nilai r sesuai ISO 10113
Penentuan eksponen pengerasan atau nilai-n ke ISO 10275
Logam | Lembaran logam | nilai-n
ISO 10275
to perhitungan nilai-n sesuai ISO 10275

Solusi pengujian untuk uji tarik pada lembaran tipis

ZwickRoell menawarkan berbagai mesin dan perangkat untuk produksi spesimen dari berbagai ketebalan lembaran logam. Untuk penentuan nilai karakteristik dari uji tarik, ZwickRoell menawarkan berbagai macam mesin uji material statis. Portofolio ekstensometer regangan aksial dan transversal kami yang komprehensif memungkinkan Anda untuk memilih kombinasi terbaik sesuai dengan kebutuhan dan kondisi pengujian Anda, misalnya, laser untuk logam lembaran yang stabil secara dimensi.

Sistem pengujian berbasis robot roboTest R

Terlalu banyak spesimen?

Saatnya mengotomatisasi!

Automated testing systems Hubungi kami

Pengujian kekerasan pada lembaran logam tipis

Pengujian kekerasan pada lembaran logam tipis dan lembaran logam berlapis dilakukan untuk menentukan kekerasan permukaan logam dan lapisan. Uji kekerasan dilakukan terutama untuk kendali mutu dalam proses rolling dan pelapisan. Karena pelapisan ini biasanya berada dalam kisaran beberapa mikrometer hingga beberapa puluh mikrometer, maka, metode uji kekerasan dengan kedalaman lekukan/indentasi residu yang kecil, terutama digunakan di sini.

Kedalaman indentasi kecil dapat dicapai dengan beban uji kecil menggunakan metode pengujian kekerasan klasik untuk Vickers (DIN EN ISO 6507-1), Rockwell (DIN EN ISO 6508-1), dan khususnya, skala superfisial Rockwell, serta Brinell (DIN EN ISO 6506-1). Metode uji kekerasan untuk Martens semakin banyak digunakan untuk lapisan tipis. Hal ini juga dikenal sebagai uji indentasi berinstrumen, karena pengukuran yang tepat dari kurva kedalaman gaya-indentasi; secara internasional dikenal sebagai IIT. Kedalaman indentasi sisa tidak boleh melebihi 10% dari lembar atau ketebalan lapisan yang tersedia; jika ya, pengaruh penyangga atau substrat tidak dapat diabaikan lagi. Uji indentasi instrumentasi memiliki keuntungan karena bahkan indensi kecil atau kedalaman indentasi dapat diukur dengan akurasi yang lebih besar dan dengan demikian nilai kekerasan dapat ditentukan dengan andal dan dapat direproduksi.

Lembaran tipis sering dipotong dengan ukuran tertentu seperti yang ditentukan oleh pelanggan dan dilas bersama-sama dengan logam lembaran lainnya (blank khusus), misalnya, sesuai dengan proses pengelasan sambungan rol (DIN EN ISO 4063). Kualitas sambungan yang dilas juga diuji dengan menggunakan metode pengujian kekerasan. Biasanya metode pengujian kekerasan mikro untuk Vickers dan Knoop, tetapi juga Martens (DIN EN ISO 6507-1, DIN EN ISO 4545-1, DIN EN ISO 14577-1) digunakan pada penampang melintang atau pada permukaan lapisan yang dilas dan area di sekitarnya. Posisi untuk uji tunggal atau ganda dapat ditentukan dengan presisi mutlak menggunakan instrumen yang menguji sesuai dengan metode ini.

Penguji Kekerasan VisionLine
Logam | Kekerasan Brinell
ISO 6506, ASTM E10
to Uji brinell ISO 6506
Rockwell hardness test sesuai ISO 6508 atau ASTM E18
Logam | Kekerasan Rockwell
ISO 6508, ASTM E18
to Uji rockwell ISO 6508
Pengujian kekerasan Vickers untuk ISO 6507, ASTM E384 menggunakan penguji kekerasan DuraScan
Logam | Kekerasan Vickers
ISO 6507, ASTM E384
to Uji vickers ISO 6507
Indentor hardness ASTM E92 Vickers, tampilan terperinci
Logam | Kekerasan Vickers & Knoop
ASTM E92
to ASTM E92

Produk untuk pengujian kekerasan pada lembaran logam tipis

Uji deformasi pada lembaran tipis

Sifat daktilitas yang baik sangat diminati untuk lembaran tipis. Proses pembentukan khas, seperti deep drawing dan stretch forming, dicirikan dan diuji menggunakan metode pengujian standar. sheet metal testing machines BUP milik ZwickRoell menguji sifat ini dengan gaya gambar hingga 1.000 kN.

Pengujian yang penting tetapi kompleks adalah penentuan forming limit curve, yang dalam hal ini desainer dapat mengambil tegangan yang tidak boleh dilampaui selama proses pembentukan. ZwickRoell bekerja sama erat dengan mitra yang memenuhi syarat untuk mengembangkan teknologi pengukuran optik yang diperlukan untuk merekam regangan selama proses menggambar.

Tinjauan tentang kemungkinan uji deformasi pada lembaran logam tipis

Metals | Sheet metal | Cupping test to Erichsen & Olsen
ISO 20482, ASTM E643-84
Kapasitas stretching sheet metal
to Uji cupping Erichsen ISO 20482 Olsen ASTM E643-84
Metals | Sheet metal | Cupping test, forming limit curve (FLC)
ISO 12004
Penentuan dari failure limit sheet metal
to Membentuk kurva batas FLC ISO 12004
Metals | Sheet metal | Cupping test, bulge
ISO 16808
Hydraulic cupping test
to Uji Bulge ISO 16808
Metals | Sheet metal | Cupping test, VW test
PV 1054
Testing the waviness of a sheet metal
to Uji VW PV 1054
Metals | Sheet metal | Earing test
ISO 11531, DIN EN 1669
Penentuan ear formation
to Uji earing ISO 11531 DIN EN 1669
Metals | Sheet metal | Earing test, Fukui
JIS Z 2249
to Fukui JIS Z 2249
Metals | Sheet metal | Earing test, square cup test
to Persegi
Metals | Sheet metal | Earing test, limit drawing ratio (LDR)
Uji earing
Swift deep drawing cup test
to Membatasi uji rasio gambar LDR
Metals | Sheet metal | Earing test, limiting dome height (LDH)
Uji earing
to Uji ketinggian kubah membatasi LDH
Metals | Sheet metal | Earing test to Engelhardt
to Engelhardt
to Uji Sobek Deep Drawing sesuai Engelhardt
Metals | Sheet metal | Hole expansion test, edge crack sensitivity
ISO 16630
Hole expansion test dengan conical punch
to Penentuan Edge Crack Sensitivity ISO 16630
Metals | Sheet metal | Hole expansion test KWI
Hole expansion test dengan flat drawing punch
to KWI test

Gambar uji manik-manik/draw bead test pada lembaran logam tipis ke VDA 230/201

Uji ini dirancang untuk menentukan koefisien friksi antara lembaran baja dan alat deep drawing untuk menentukan pelumas ideal untuk proses pembentukan ini, sehingga dapat terhindar dari keretakan dan kerutan dan memastikan proses deep drawing yang optimal. Unit draw bead dapat dengan mudah dipasang di mesin uji standar.

Untuk pengujian, strip logam lembaran yang biasanya berukuran (300 mm x 30 mm x 2 mm) dicengkeram secara aksial dalam menangani spesimen atas dan alat draw bead ditutup. Strip tersebut kemudian ditarik melalui alat draw bead. Prosedur ini dapat diulang secara otomatis, dengan sejumlah pengulangan variabel. Gaya cekam yang dikontrol secara digital dari alat draw bead menjamin hasil uji yang akurat dan dapat direproduksi. Cetakan alat dapat dengan cepat ditukar untuk memenuhi spesifikasi pengujian yang berbeda.

Produk untuk uji deformasi pada lembaran logam tipis

Uji tarik berkecepatan tinggi pada lembaran logam tipis

Perilaku material pada tingkat regangan tinggi sangat penting untuk aplikasi di industri otomotif. Kecelakaan melibatkan kecepatan deformasi material yang tinggi yang sangat penting untuk dipertimbangkan dalam desain mobil. Di ZwickRoell, sifat material yang diperlukan ditentukan dengan uji tarik berkecepatan tinggi menggunakan mesin uji berkecepatan tinggi seri HTM. Mesin pengujian servo-hydraulic ini mencapai kecepatan hingga 20 m/detik pada spesimen dengan gaya hingga 160 kN.
