Aflow는 고도로 자동화된 기기로 유명합니다. Aflow 멜트 인덱서는 버튼으로 간단한 세척과 사전 압축을 진행하든 시험 하중을 무한 설정하든 관계없이 사용자의 모든 시험 작업에 맞춰 작동합니다.

Aflow는 특히 시험량이 많은 시험실을 위해 개발했으며, 이는 그 견고한 설계와 편리한 사용 방식에서 엿볼 수 있습니다. 계장은 ISO 1133과 ASTM D1238 같은 전 세계의 모든 기존 표준과 절차를 지원합니다. Aflow는 A 방법, B 방법, C 방법, D 방법에 따라 용융 질량 유량(MFR)과 용융 체적 유량(MVR) 측정에 사용할 수 있습니다.

Aflow 멜트 인덱서 간략히 살펴보기

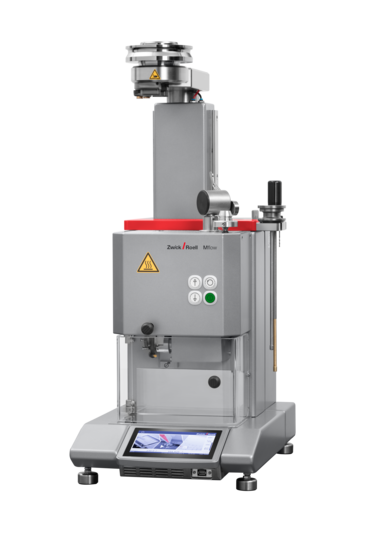

전자동 Aflow 멜트 인덱서

이 멜트 인덱서는 ISO 1133과 ASTM D1238에서부터 A 방법, B 방법, C 방법, D 방법 등 압출 시험을 위한 모든 일반 표준과 절차를 지원합니다.

차세대 Xflows: Aflow 멜트 인덱서

이 동영상을 재생하면 귀하는 쿠키 사용과 미국 YouTube로의 데이터 전송에 동의하는 것입니다. 개인정보보호 추가 공지. 자세히 보기

특장점

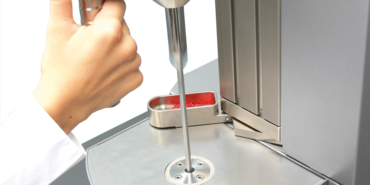

세척

Aflow의 공압 세척 장치는 사전 설정된 압력으로 세척과 사전 압축이 가능합니다. 이 세척 및 사전 압축 옵션으로 세척 및 사전 압축 압력을 다양하게 조절할 수 있으며, 세척장치 스위치로 두 가지 압력 단계 중 하나를 선택할 수 있습니다.

직관적이고 작업 흐름에 맞춘 터치형 작동

표준화된 새로운 운영 철학이 적용되어 작업자가 계장과 PC 사이를 쉽게 오갈 수 있습니다.
모든 시험 설정이 논리적으로 그룹화되어 있으면서 상위 수준의 시스템 설정과는 분리되어 있습니다.작업자에게 시험 구성을 단계별로 안내합니다.저장된 시험 구성을 다른 계장으로 쉽게 내보내고 전송할 수 있습니다.
사용자 관리가 내장되어 있어 작업자의 입력 옵션이 최소한으로 줄어듭니다.사용자가 자신에게 중요한 것만 확인하므로 처음부터 시급한 작업에 집중할 수 있습니다.
MVR이 독립형 모드와 ZwickRoell 시험 소프트웨어 모두에서 그래픽 형태로 실시간 표시됩니다.따라서 측정을 하면서 용융 과정과 거동을 모두 정확히 따라갈 수 있습니다.

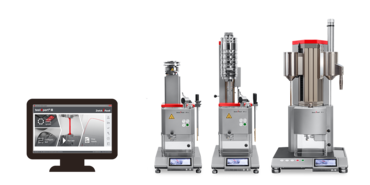

계장을 여러 대 이용하므로 시험 공간이 절약됨

여러 계장이 구비된 시험실에서 testXpert III를 이용하면, PC 한 대로 Aflow나 Mflow 멜트 인덱서를 최대 6개까지 구성하고 제어할 수 있습니다.한 곳에서 중앙 제어와 결과 저장이 가능하므로, 합리적이고 현재 진행 중인 모든 시험의 개요를 빠르게 파악할 수 있습니다.시험 상황을 명확히 파악하려면 모니터 두 대를 사용하는 것이 좋습니다.

testXpert III로 멜트 인덱서를 운영할 때의 이점:

용융된 플라스틱에서 공기를 감지하는 방식으로 공기 유입에 의한 측정 오류를 방지하는 자동 버블 인식
용융 진행에 따른 용융 질량 유량과 측정 시 거동을 실시간으로 표시하고 용융 밀도를 미리 선택해두면, 시험이 시작될 때 시험 피스톤 속도를 그래픽이나 수치로 10분당 cm³ 또는 10분당 g 단위로 표시함

Aflow

참고:
건조하고 오일 처리가 된 공기가 필요합니다.

유형	Aflow 멜트 인덱서(230 V)	Aflow 멜트 인덱서(110 V)
품목 번호	1043954	1043955
시험 하중	0.325 ... 50(단계식 또는 무단)	0.325 ... 50(단계식 또는 무단)	kg
압축 공기, 오일 처리됨, 건식	5 ... 10	5 ... 10	bar
치수
높이	1021	1021	mm
가로	580	580	mm
세로	625	625	mm
무게, 약	114	114	kg
시험 온도	+50 ... +450	+50 ... +450	°C
디스플레이	정전식 터치 디스플레이	정전식 터치 디스플레이
온도 디스플레이 분해능	<0.001	<0.001	K
저장 가능한 파라미터 세트 수	> 100	> 100
인터페이스	PC 연결용 이더넷 포트 프린터나 USB 스틱 연결용 USB 포트 2개 원시 데이터 내보내기, 데이터 출력용 RS-232 포트: 일련번호, 시편 개수, 압출된 재료의 개수, 밀도(사용자 지정), 시험 온도에서의 밀도, 압출된 재료의 전체 무게, MFR 평균값, MVR 평균값, MFR 및 MVR 개별값 분석 저울(ZwickRoell 제품군) 연결용 RS-232 포트
50°C~450°C의 온도 범위와 다이 위쪽으로 0~75mm에서의 온도 정확도	<0.3¹	<0.3¹	K
시간 측정:
오차 한도(A 방법)	±0.02(자동 압출 커터 사용 시)	±0.02(자동 압출 커터 사용 시)	s
오차 한도(B 방법)	± 0.01	± 0.01	s
변위 측정
오차 한도(B 방법)	±0.02mm(ISO 1133) / 6.25mm의 ±0.4%(ASTM D1238)	±0.02mm(ISO 1133) / 6.25mm의 ±0.4%(ASTM D1238)
분해능	<0.0005	<0.0005	mm
피스톤 속도, 최대	2000²	2000²	mm/min
PC 하나로 여러 개 계장 사용:
사용 가능한 메인 메모리, 최소	1.54	1.54	GB
클록 주파수	3	3	GHz
PC당 연결할 수 있는 Aflow 멜트 인덱서 개수	6	6
인도 범위	이더넷 케이블 배럴 세척용 액세서리(세척 피스톤, 청소 브러시, 청소 패드(500개)) 시험 알갱이와 알갱이용 충전 슈트
전원 사양
전원 공급 장치	220~240V, 1L/PE/N	100~127V, 1L/PE/N
전력 소비량(최대 부하), 근사치	0.6	0.6	kVA
전력 주파수	50/60	50/60	Hz

ISO 1133-2에 따른 시공간
하중의 적절한 제어를 위해, 피스톤 속도가 이 값의 75%를 초과해서는 안 됨

시험 재료에 따라 피스톤을 최소 1개 선택해야 합니다. 불소가 함유된 많은 플라스틱(예: PTFE, PFA)에서 불산이 방출되어 압출 배럴 소재에 악영향을 미칩니다. 이러한 플라스틱에 대비하여 특수 합금강으로 된 피스톤을 사용합니다. 이 피스톤은 채우는 플라스틱에 대한 적합성이 제한적입니다. 이 경우 내마모성 버전을 사용하는 것이 좋습니다. ISO 1133-1997에 따른 시험은 모서리가 둥글지 않은(날카로운) 피스톤이 필요합니다.

시험 재료	기본	속성	품목 번호
플라스틱, 불소 미함유	ISO 1133	내마모성	032298
플라스틱, 불소 함유	ISO 1133	내산성	032299
플라스틱, 불소 미함유	ISO 1133-1997	날카로운 모서리, 내마모성	032300
플라스틱, 불소 미함유	ASTM D1238	내마모성	1015333

반드시 시험 재료에 맞는 압출 배럴을 선택해야 합니다. PTFE나 PFA처럼 불소가 함유된 다양한 플라스틱에서 불산이 방출되어 압출 배럴 소재가 부식됩니다. 이 같은 유형의 플라스틱에 대비하여 특수 형태의 합금강으로 된 압출 배럴을 사용합니다.

시험 재료	내경 [mm]	홀	속성	품목 번호
플라스틱, 불소 미함유	9.55	미세 호닝	내마모성	050888
플라스틱, 불소 함유/불소 미함유	9.55	미세 호닝	내산성, 내마모성	1069372
