Ekstruzijski plastometer Mflow

Mflow na prvi pogled Videoposnetek Prednosti in lastnosti Izbirni dodatki Tehnični podatki Zahtevajte ponudbo

Mflow - Modularni

Osnovno različico ekstruzijskih plastometrov Mflow lahko uporabite za določanje masnega pretoka taline (MFR).

Odlikuje ga modularna zasnova, uporaba pretvornika batnega premika pa razširja zmogljivosti Mflow-a tako, da vključuje določanje prostorninskega pretoka taline (MVR), pa tudi samodejno parametrizacijo, odvisno od polja. Ti ekstruzijski plastometri se običajno uporabljajo za zagotavljanje kakovosti in inšpekcijske preglede blaga.

Osnovna različica ekstruzijskega plastometra Mflow je zasnovana za MFR preskuse po metodi A in jo je mogoče razširiti za MVR preskuse po metodi B. Preskuse je mogoče izvajati po naslednjih standardih: Metodi A in B po ISO 1133, ASTM D1238, ASTM D3364, JIS K 7210.

Mflow ekstruzijski plastometer na prvi pogled
Preskusne metode	Preskusni rezultati	Stopnja avtomatizacije
Standardi		ISO 1133, ASTM D1238, ASTM D3364, JIS K 7210
Tipično merilno območje		Najm.: pribl. 0,1 g/10 min ... največ: pribl. 2000 g/10 min
Ravni teže		0,325 ... 21,6 kg
Srednja stopnja avtomatizacije Nadzor faze predgretja prek specifikacije nastavljene vrednosti MFR, MVR, plus samodejno zaznavanje pravilnih preskusnih parametrov (APC funkcija) ali definicija preskusnih zaporedij na podlagi preskusnih parametrov Samodejna uporaba obremenitve Nadzor faze predgretja z odstranjevanjem uteži Samodejni začetek meritve Instrumentalno vodeno predtlačenje Z instrumenti podprto čiščenje ostankov materiala in čiščenje
Metoda A	MFR v g/10 min	Motorizirano rezanje ekstrudata v konstantnem času ali intervalih premikov Ročno tehtanje ekstrudata na analitski tehtnici Samodejni izračun rezultata Grafični prikaz
Metoda B	MVR v cm³/10 min Gostota taline Navidezna strižna stopnja Navidezna strižna napetost Navidezna viskoznost	Preskusna kontrola glede na čas ali intervale premika Kontinuirano merjenje premika in MVR Odkrivanje vključkov mehurčkov ali napak Samodejni izračun rezultatov Grafični prikaz merilnih zaporedij, rezultatov in statistik
Metoda C polovica matrice

Prednosti in lastnosti

Zanesljivi rezultati preskusa

Natančni batni pretvornik zagotavlja natančno merjenje hoda bata pri določanju MVR. Kontaktna točka je zelo blizu bata, kar zmanjšuje možne napake kota od začetka. Natančnost, s katero se določi pretok v metodi B, je odvisna od sinhronizacije podatkovnih parov pot-čas in od natančnosti določanja časa. Ker sta obe izmerjeni količini (čas in pot) na voljo v digitalni obliki od začetka, ni potrebe po analogno-digitalni pretvorbi. To odpravlja tudi napake pri sinhronizaciji. Kremenčevo natančno merjenje časa omogoča tudi merjenje materialov z visokimi pretoki.

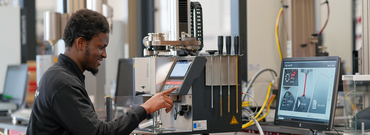

Intuitivno in usmerjeno delovanje na dotik

Nova standardizirana filozofija delovanja omogoča operaterju enostavno premikanje med instrumentom in računalnikom.
Vse nastavitve, povezane s preskusi, so logično razvrščene in ločene od sistemskih nastavitev na višji ravni.Operaterja vodijo skozi preskusno konfiguracijo korak za korakom.Shranjeno preskusno konfiguracijo je mogoče enostavno izvoziti in prenesti na druge instrumente.
Integrirano upravljanje uporabnikov zmanjša število možnosti vnosa operaterja na minimum.Uporabniki vidijo le tisto, kar jim je pomembno, da se lahko že na začetku osredotočijo na trenutno nalogo.
MVR je v živo prikazan v grafični obliki, tako v samostojnem načinu kot v programski opremi za preskušanje ZwickRoell.To omogoča natančno spremljanje procesa taljenja in obnašanja med merjenjem.

Prihranite prostor pri preskušanju z več instrumenti

V laboratorijih z več instrumenti testXpert III omogoča konfiguriranje in nadzor do šestih ekstruzijskih plastometrov Aflow in/ali Mflow z enim računalnikom. Centralno delovanje in shranjevanje rezultatov na enem delovnem mestu je racionalno in omogoča hiter pregled vseh preskusov, ki so trenutno v teku. Za jasen pregled delovanja priporočamo uporabo dveh monitorjev.

Prednosti uporabe ekstruzijskega plastometra s testXpert III so:

Samodejno zaznavanje mehurčkov, ki preprečuje merilne napake, ki jih povzročajo zračni vključki, tako da jih zazna v talini plastike
Prikaz količine volumna taline v živo, ki sledi napredovanju taljenja in obnašanju med merjenjem ter grafično ali numerično prikazuje hitrost preskusnega bata, ko se preskus začne v cm³ na 10 minut ali v g na 10 minut, ko je vnaprej izbrana gostota taline

Izbirni dodatki za Mflow

Pnevmatska enota za dvigovanje uteži

Odvisno od preskušane plastike je Mflow lahko opremljen z različnimi preskusnimi utežmi.
Da bi operaterju olajšali preskusno nalogo, lahko uteži dvigne in spusti s pnevmatsko napravo za dvigovanje uteži brez fizičnega napora.
Uteži se lahko tudi samodejno dvignejo, ko dosežejo položaj predgretja. Tako se v času predgrevanja zmanjša vsak prezgodnji pretok plastičnega granulata.

Pnevmatična enota za dvigovanje uteži s funkcijo čiščenja

Ta enota vključuje pnevmatsko napravo za dvigovanje uteži in integrirano napravo za stiskanje plastičnega materiala kot tudi za čiščenje ekstruzijske cevi.
Z uporabo nastavljivega pnevmatskega ventila je mogoče določiti pritisk na plastični material. Stiskanje poteka pnevmatsko do določenega položaja pred preskusom.
Za čiščenje je potreben čistilni bat. To omogoča čiščenje ekstruzijske cevi s pritiskom na gumb.

Mflow naprava za določanje teže podrobno

Pnevmatska naprava za dvigovanje uteži z izbirnikom teže (funkcija fiksiranja)

Ta enota je sestavljena iz pnevmatske naprave za dvigovanje uteži in integriranega izbirnika teže.

Vse preskusne uteži (1,2 kg; 2,16 kg; 3,8 kg; 5 kg; 8,7 kg; 10 kg; 12,5 kg; 20 kg; 21,6 kg) so vgrajene v to napravo. Če se preskusne uteži pogosto spreminjajo, priporočamo uporabo izbirnika teže (naprave za fiksiranje). Izbirnik teže predstavlja tudi odlično možnost za varno shranjevanje vaših uteži.

Če imate kakršna koli vprašanja ali želite izvedeti več o teh preskusnih metodah ali izdelkih za preskušanje toka taline, nas kontaktirajte.

Naši strokovnjaki so tukaj, da vam pomagajo.

Kontaktirajte nas

Značilnosti Mflow

Vrsta	Ekstruzijski plastometer Mflow (230 V)	Ekstruzijski plastometer Mflow (110 V)
Št. izdelka	1043951	1043953
Preskusna obremenitev	0,325 ... 21,6	0,325 ... 21,6	kg
Stisnjen zrak, naoljen, suh(možnost pnevmatske enote za dvigovanje uteži)	6 ... 10	6 ... 10	barov
Dimenzije
Višina	510	510	mm
Širina	360	360	mm
Globina	419	419	mm
Teža, približno	43	43	kg
Temperatura preskusa	+50 ... +450	+50 ... +450	°C
Zaslon	Zmogljiv zaslon na dotik	Zmogljiv zaslon na dotik
Ločljivost prikaza temperature	<0,1	<0,1	K
Število shranjenih nizov parametrov	>100	>100
Vmesniki	Ethernet vhod za povezavo z računalnikom 2 x USB vhod za povezavo tiskalnika ali ključka USB RS-232 vhod za izvoz neobdelanih podatkov, izpis podatkov: serijska številka, številka vzorca, število ekstrudatov, gostota (uporabniške specifikacije) gostota pri preskusni temperaturi, skupna teža ekstrudatov, povprečna vrednost MFR, povprečna vrednost MVR, posamezne vrednosti MFR in MVR RS-232 vhod za povezovanje analitične lestvice (iz palete izdelkov ZwickRoell)
Točnost temperature v območju od 0 ... 75 mm nad matrico v temperaturnem območju 50 °C ... 450 °C	<0,3¹	<0,3¹	K
Merjenje časa:
Omejitev napak (metoda A)	± 0,02 (s samodejnaim rezalnikom)	± 0,02 (s samodejnaim rezalnikom)	s
Omejitev napak (metoda B)	± 0,01	± 0,01	s
Meritev premika
Omejitev napak (metoda B)	± 0,02 mm (ISO 1133) / ± 0,4% od 6,25 mm (ASTM D1238)	± 0,02 mm (ISO 1133) / ± 0,4% od 6,25 mm (ASTM D1238)
Ločljivost	<0,005	<0,005	mm
Delovanje z več instrumenti na enem računalniku:
Na voljo glavni pomnilnik, min.	1,54	1,54	GB
Taktna frekvenca	3	3	GHz
Povezovalni ekstruzijski plastometer Mflow na računalnik	6	6
Standardna dobava	Ethernet kabel Preskusna teža za stopnje obremenitve 325 g in 2.16 kg Polnilo lija Čistilni pripomočki (čistilni bat, čistilna krtača, čistilne blazinice (500 kosov)) za šobo Preskusni granulat in polnilni žleb granulat	Ethernet kabel Uteži za stopnje obremenitve 325 g in 2,16 kg Polnilo lija Čistilni pripomočki (čistilni bat, čistilna krtača, čistilne blazinice (500 kosov)) za šobo Preskusni granulat in polnilni žleb granulat
Specifikacije vhodne moči
Moč napajanja	220 do 240 V, 1L/PE/N	100 do 127 V, 1L/PE/N
Poraba električne energije (pri polni obremenitvi), prib.	0,6	0,6	kVA
Tok uhajanja, pribl.	0,4	0,4	mA
Frekvenca moči	50/60	50/60	Hz

Prostorska in časovna, po ISO 1133-2

Ročni rezalnik ekstrudata je priporočljiv za intervale rezanja, daljše od ene minute. Za kratke intervale rezanja priporočamo uporabo avtomatskega rezalnika za ekstrudate, da dobite natančno določene reze.

Opis	Številkačlanka
Rezalnik ekstrudatov
Rezalnik ekstrudatov, ročno upravljano	087032
Rezalnik ekstrudatov, samodejno delovanje, samodejno krmiljenje skozi časovni interval ali ročno s pritiskom na gumb, vključno z nadomestnimi rezili (4x)	087035

Odvisno od uporabljene plastike se lahko Cflow in Mflow opremita z naslednjimi preskusnimi utežmi. Teh ni mogoče uporabiti za pnevmatsko enoto za dvigovanje uteži z zaklepanjem.

Preskusna obremenitev [kg]	Potreben za to	Št. izdelka
5	-	001380
5/10	-	001381
5/10/15/21,6	-	001443
1	-	001385
1,05	-	001386
1,2	-	001387
3,8	-	001459
12,5	Preskusne uteži s preskusnimi obremenitvami 5/10 kg (Št. izdelka 001381)	001389
(ASTM D3364) 20	Preskusne uteži s preskusno obremenitvijo 5/10/15/21,6 kg (Št. izdelka 001443)	008077

Šobo je treba izbrati tako, da ustreza materialom, ki jih je treba preskusiti. Različne plastike, ki vsebujejo fluor, kot sta PTFE in PFA, sproščajo fluorovodikovo kislino, ki razjeda material ekstruzijske cevi. Za te vrste plastike se uporabljajo ekstruzijski sodi iz posebne vrste jeklene zlitine.

Preskusni material	Premer, notranji [mm]	Lastnosti	Št. izdelka
Plastika, ki ne vsebuje fluora	9,55	Odporno proti obrabi	087025
Plastika s fluorom ali brez	9,55	Odporno na kisline, odporno proti obrabi	1069371
