Medidor del índice de fluidez Mflow

Mflow - el equipo modular

Con el medidor de índice de fluidez Mflow se puede determinar, en su ejecución básica, el índice de fluidez en masa (MFR).

Es de construcción modular y, gracias al empleo de un sensor de recorrido del pistón, se amplía la gama de equipos de ensayo para la determinación del índice de fluidez volumétrico (IFV), así como para la parametrización automática que depende del diagrama característico. Se aplica generalmente en el control de calidad y en el control de entrada de materiales.

Medidor del índice de fluidez Mflow con selector de pesos

Con el dispositivo de selección de pesos se combina la ventaja de la elevación de pesos neumática con la comodidad de un cambio sencillo y seguro del peso de ensayo. Con ello se garantiza un almacenamiento seguro de los pesos y una secuencia ergonómica del ensayo.

Next Generation Xflows: Medidor del índice de fluidez Mflow

Ventajas y características

Resultados de ensayo fiables

Un sensor de recorrido del pistón garantiza la medición exacta del recorrido del pistón durante la determinación del índice de fluidez en volumen (MVR). El punto de contacto se encuentra muy cercano al pistón de ensayo, por lo que se pueden minimizar posibles errores de ángulo desde el principio. La precisión para determinar el índice de fluidez depende, en el método B, de la sincronización de los valores de medida tiempo-recorrido y de la precisión de la determinación de tiempo. Como ambas magnitudes, tiempo y recorrido, están disponibles en forma digital, no resulta necesaria la conversión analógico-digital. Con ello, se evitan errores de sincronización. Una medición precisa de tiempo permite también la medición de materiales con un índice de fluidez elevada.

Descripción de la aplicación

Con un creciente volumen de ensayos, aumenta también la necesidad de incrementar el grado de automatización (en comparación con el Cflow). El Mflow es un equipo ampliable por módulos con el que puede determinar el índice de fluidez en masa y el índice de fluidez en volumen.

El medidor del índice de fluidez Mflow, en su ejecución básica, está diseñado para ensayos MFR según el método A y se puede ampliar para ensayos MVR según el método B. Se pueden llevar a cabo ensayos de acuerdo con:

Métodos A y B según ISO 1133
Métodos A, B y C según ASTM D 1238
ASTM D 3364
JIS K 7210

De forma opcional, puede ampliar el Mflow, por ejemplo, con la elevación de pesos neumática, con o sin función de limpieza, o la retención de pesos.

El modelo Mflow puede funcionar como equipo independiente, a través de una moderna pantalla táctil, y con el software de ensayos de ZwickRoell en el PC.

Limpieza

Limpieza simplificada y extrusión más rápida del material restante

En la parte inferior del canal de ensayo se encuentra el cierre de la boquilla. Al tirar del bloqueo, se libera la boquilla por la parte de abajo y facilita su extracción. Además, después del ensayo, se puede extraer de forma más rápida con todo el resto de material. La limpieza se ha simplificado, dado que el canal está siempre accesible. La opción «Elevación de pesos neumática con función de limpieza» permite, además, limpiar de forma fácil y ergonómica pulsando un botón.

Pantalla táctil intuitiva y orientada al flujo de trabajo

Gracias a la nueva filosofía de manejo unitaria, el usuario puede cambiar entre equipo y PC y orientarse siempre con facilidad.
Todos los ajustes relevantes para el ensayo están agrupados de forma lógica y separados por los ajustes del sistema de orden superior. El usuario es guiado paso a paso por la configuración del ensayo. La configuración guardada se puede exportar fácilmente y transferir a otros equipos.
Con la administración de usuarios integrada se puede reducir a un mínimo la introducción de datos del usuario. El usuario solo accede a aquellas funciones que le incumben y se puede concentrar en sus tareas desde el principio.
En la ejecución stand alone y en el software de ZwickRoell, el MVR se representa gráficamente en tiempo real. De este modo, se puede hacer un seguimiento estricto del proceso de fundido y del comportamiento durante la medición.

Ahorro de espacio en ensayos con varios equipos

En caso de operación con varios equipos, con el software de ensayos testXpert III se pueden configurar y controlar hasta 6 Medidores del índice de fluidez Aflow o Mflow a través de un solo PC. El manejo central y el almacenamiento de los resultados desde un lugar de trabajo es eficiente y nos proporciona una visión general rápida de todos los ensayos en curso. Para un manejo fácil, recomendamos el uso de dos pantallas.

Las ventajas del manejo de un medidor de índice de fluidez con el software de ensayos testXpert III son, entre otras:

Detección automática de burbujas que identifica la formación de burbujas en la masa fundida durante el ensayo y, con ello, evita errores de medición por la formación de burbujas de aire.
Imagen real del índice de fluidez en volumen, que realiza un seguimiento del proceso de fundido y del comportamiento durante la medición e indica de forma gráfica o numérica al inicio del ensayo la velocidad del pistón de ensayo en cm³ por 10 min o, en caso de predefinir la densidad de la masa fundida, en g por 10 min.

Elevación de pesos neumática

Según los materiales plásticos utilizados, el medidor de índice de fluidez Mflow se puede cargar con pesos de ensayo.
Para simplificar el trabajo, los pesos se pueden elevar y bajar con un dispositivo de elevación neumático sin fuerza muscular.
Mediante la elevación de pesos, se puede bajar el peso de ensayo automáticamente tras alcanzar la posición de precalentamiento.
De este modo, se minimiza la salida prematura de granulado de plástico durante la fase de precalentamiento.
Si se utiliza el Mflow con pesos de ensayo de cargas, por ejemplo, de 2,16 kg, 5 kg, 10 kg, y 21,6 kg, recomendamos el uso de la elevación de pesos neumática o del dispositivo selector de pesos.

Selector de pesos

El dispositivo selector de pesos incluye la elevación de pesos neumática y los pesos de ensayo indicados abajo.
En caso de cambiar continuamente los pesos de ensayo, recomendamos el uso de un selector de pesos.
Con el dispositivo para retener el pistón en la posición de precalentamiento, se mantiene el pistón de ensayo en una posición libremente definida durante la fase de precalentamiento.

Descripción técnica

El medidor del índice de fluidez Mflow, en su ejecución básica, está diseñado para ensayos MFR según el método A y se puede ampliar para ensayos MVR según el método B. Se pueden llevar a cabo ensayos de acuerdo con: Métodos A y B según las normas ISO 1133, ASTM D 1238, ASTM D 3364, JIS K 7210.

Características del Mflow

Modelo	Medidor del índice de fluidez Mflow (230 V)	Medidor del índice de fluidez Mflow (110 V)
N.º artículo	1043951	1043953
Carga de ensayo	0,325 ... 21,6	0,325 ... 21,6	kg
Aire comprimido, lubricado, seco (opcional para elevación de pesos neumática)	6 ... 10	6 ... 10	bar
Dimensiones
Altura	510	510	mm
Ancho	360	360	mm
Fondo	419	419	mm
Peso aprox.	43	43	kg
Temperatura de ensayo	+50 ... +450	+50 ... +450	°C
Pantalla	Pantalla táctil capacitiva	Pantalla táctil capacitiva
Resolución del indicador de temperatura	< 0,1	< 0,1	K
Número de juegos de parámetros memorizables	>100	>100
Puertos	Puerto Ethernet para conexión de un PC 2 puertos USB para conexión de impresora o lápiz de memoria USB Puerto RS232 para exportación de datos no procesados, salida de datos: Número de serie, número de probeta, número de extruidos, densidad (establecida por el usuario), densidad a la temperatura de ensayo, peso total de los extruidos, valor medio IFM, valor medio IFV, MFR y valores individuales del IFV Puerto RS232 para la conexión de una balanza analítica (de la gama ZwickRoell)
Precisión de temperatura en el rango 0 ... 75 mm a través de la tobera en el rango 50 °C ... 450 °C	< 0,3¹	< 0,3¹	K
Medición del tiempo
Límite de error (método A)	± 0,02 (con dispositivo de corte automático)	± 0,02 (con dispositivo de corte automático)	a
Límite de error (método B)	± 0,01	± 0,01	a
Medición de recorrido
Límite de error (método B)	±0,02 mm (ISO 1133) / ±0,4 % de 6,25 mm (ASTM D 1238)	±0,02 mm (ISO 1133) / ± 0,4 % de 6,25 mm (ASTM D 1238)
Resolución	< 0,005	< 0,005	mm
Funcionamiento múltiple en un PC:
Memoria mín. de trabajo disponible.	1,54	1,54	GB
Frecuencia de reloj	3	3	GHz
Medidores del índice de fusión Mflow conectables por PC	6	6
Volumen de suministro	Cable Ethernet Pesos de ensayo para escalones de carga 325 g y 2,16 kg Embudo de llenado Accesorios de limpieza (pistón de limpieza, cepillo, toallitas de limpieza (500 uds.)) para el canal Granulado y accesorio para el llenado
Valores de conexión de la entrada de tensión
Conexión de red	220 ... 240 V, 1L/PE/N	100 ... 127 V, 1L/PE/N
Consumo de potencia (carga máxima), aprox.	0,6	0,6	kVA
Corriente de derivación a tierra, aprox.	0,4	0,4	mA
Frecuencia de red	50/60	50/60	Hz

espacial y temporal, de conformidad con ISO 1133-2

El dispositivo de corte manual se recomienda para intervalos de corte de más de un minuto. En caso de intervalos cortos, se recomienda el dispositivo de corte automático para obtener cortes precisos en el tiempo.

Descripción	N.º artículo
Dispositivo de corte de extruidos
Dispositivo de corte, de accionamiento manual	087032
Dispositivo de corte, de accionamiento manual, control automático por intervalo de tiempo o manual mediante botón, con cuchillas de repuesto incluidas (4 uds.)	087035

Según los materiales plásticos utilizados, los medidores de índice de fluidez Cflow y Mflow se pueden equipar con los siguientes pesos. Estos no se pueden utilizar para la elevación de pesos neumática con retención.

Carga de ensayo [kg]	Se requiere	N.º artículo
5	-	001380
5/10	-	001381
5/10/15/21,6	-	001443
1	-	001385
1,05	-	001386
1,2	-	001387
3,8	-	001459
12,5	Pesos con cargas de ensayo de 5/10 kg (n.º art. 001381)	001389
(ASTM D 3364) 20	Pesos con cargas de ensayo 5/10/15/21,6 kg (n.º art. 001443)	008077

De acuerdo con los materiales a ensayar, deberá seleccionarse un canal de ensayo. Varios plásticos a base de flúor como, p. ej. el PTFE y el PFA, liberan ácido fluorhídrico, corrosivo para el material del canal de ensayo. Para este tipo de plásticos, se utilizan canales de ensayo de aleación especial de acero.

Material de ensayo	Diámetro, interior [mm]	Propiedades	N.º artículo
plástico, libre de flúor	9,55	resistente al desgaste	087025
plástico, a base de flúor / libre de flúor	9,55	resistente al ácido, resistente al desgaste	1069371

¿Tiene dudas sobre algún producto?

Póngase en contacto con nuestros expertos de producto.
¡Le asesoraremos con mucho gusto!

Contacte con nosotros

Productos relacionados y accesorios

Ensayo de plásticos

Determinación del índice de fluidez en masa (MFR) y el índice de fluidez en volumen (MVR) según las normas ISO 1133-1 y 2, ASTM D 1238 y otras normas similares.

Ensayo del índice de fluidez del plástico

ISO 1133-1, ISO 1133-2, ASTM D1238

Determinación del índice de fluidez en masa (MFR) y del índice de fluidez en volumen (MVR)

ir a Ensayo del índice de fluidez del plástico

Plásticos

En ZwickRoell, tenemos más de 60 años de experiencia en el desarrollo de máquinas y equipos de ensayos para materiales plásticos y goma. Investigadores, ingenieros y especialistas en el aseguramiento de la calidad trabajan desde hace generaciones con equipos y sistemas de ensayos de ZwickRoell.

ir a Plásticos

Ensayo de mascarillas

ZwickRoell ofrece soluciones para el ensayo de máscaras básicas de protección de nariz y boca hasta máscaras de protección más complejas con filtro.

ir a Ensayo de mascarillas

Descargas

Folleto de producto: Medidores de índice de fluidez PDF 3 MB
- DE
- EN
Información del producto: Medidor del índice de fluidez Mflow PDF 127 KB
- DE
- EN

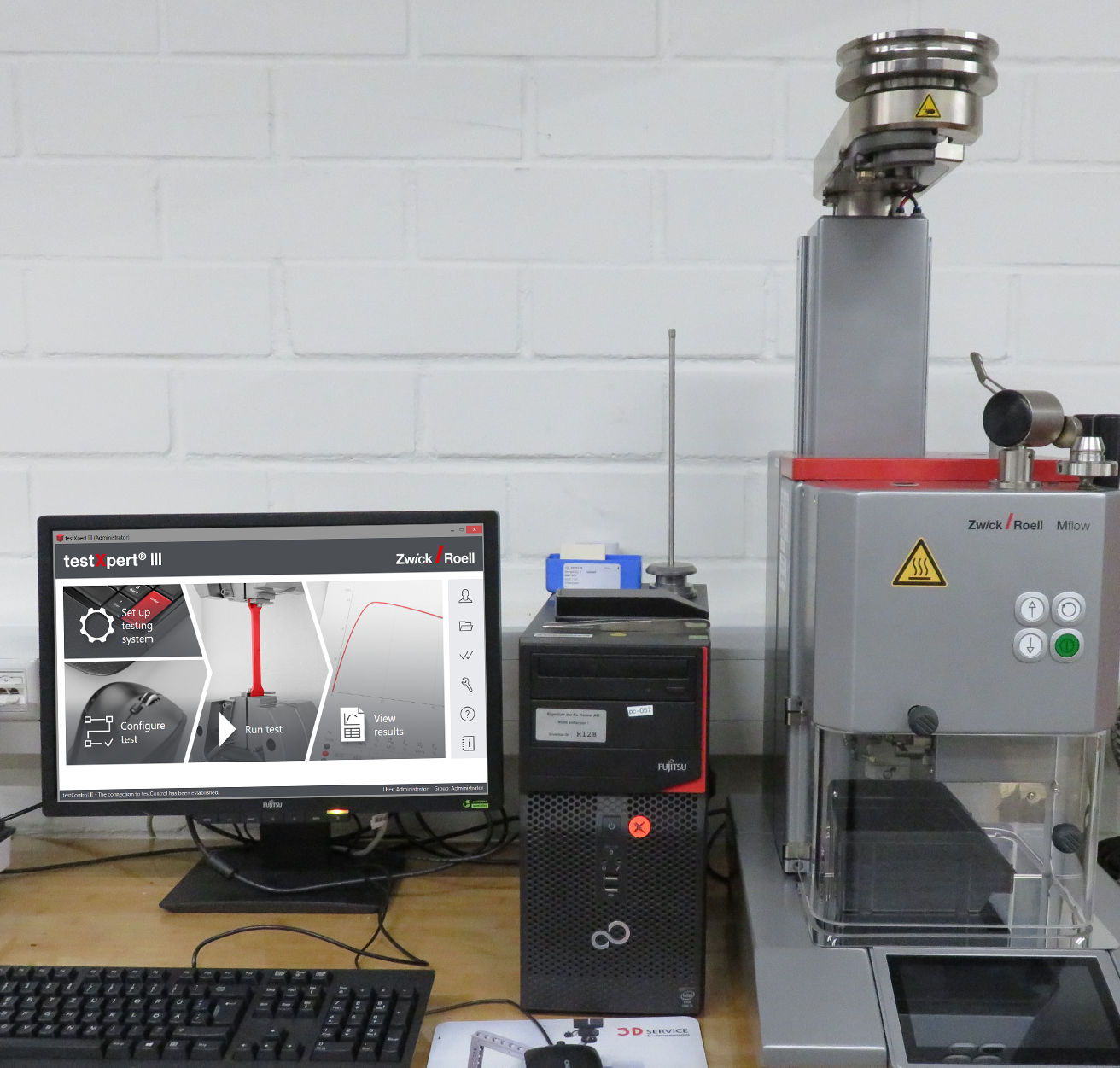

Otras empresas confían en el medidor del índice de fluidez Mflow
