Plastometro ad estrusione Mflow

Caratteristiche del plastometro Mflow Video Vantaggi & caratteristiche Accessori opzionali Dati tecnici Richiesta di offerta

Applicazioni del plastometro Mflow

Un aumento del volume di prova crea la necessità di un alto livello di automazione.

La versione base del plastometro a estrusione Mflow viene utilizzata per determinare l’indice di fluidità in massa (MFR) secondo il metodo A.
Caratterizzato da un design modulare, l’Mflow utilizza il trasduttore del pistone per ampliare la sua funzione includendo così la determinazione dell’indice di fluidità in volume (MVR) secondo il metodo B e la configurazione automatica del parametro adattivo.
I plastometri di questo tipo sono principalmente usati nel campo del controllo qualità e delle ispezioni delle merci in ingresso.
I test possono essere eseguiti secondo le norme ISO 1133 (metodi A e B), ASTM D1238 (metodi A, B e C), ASTM D3364 e JIS K 7210.

Il plastometro MFlow può funzionare come strumento “stand-alone” con display touch-screen o essere dotato del software di prova ZwickRoell testXpert III.

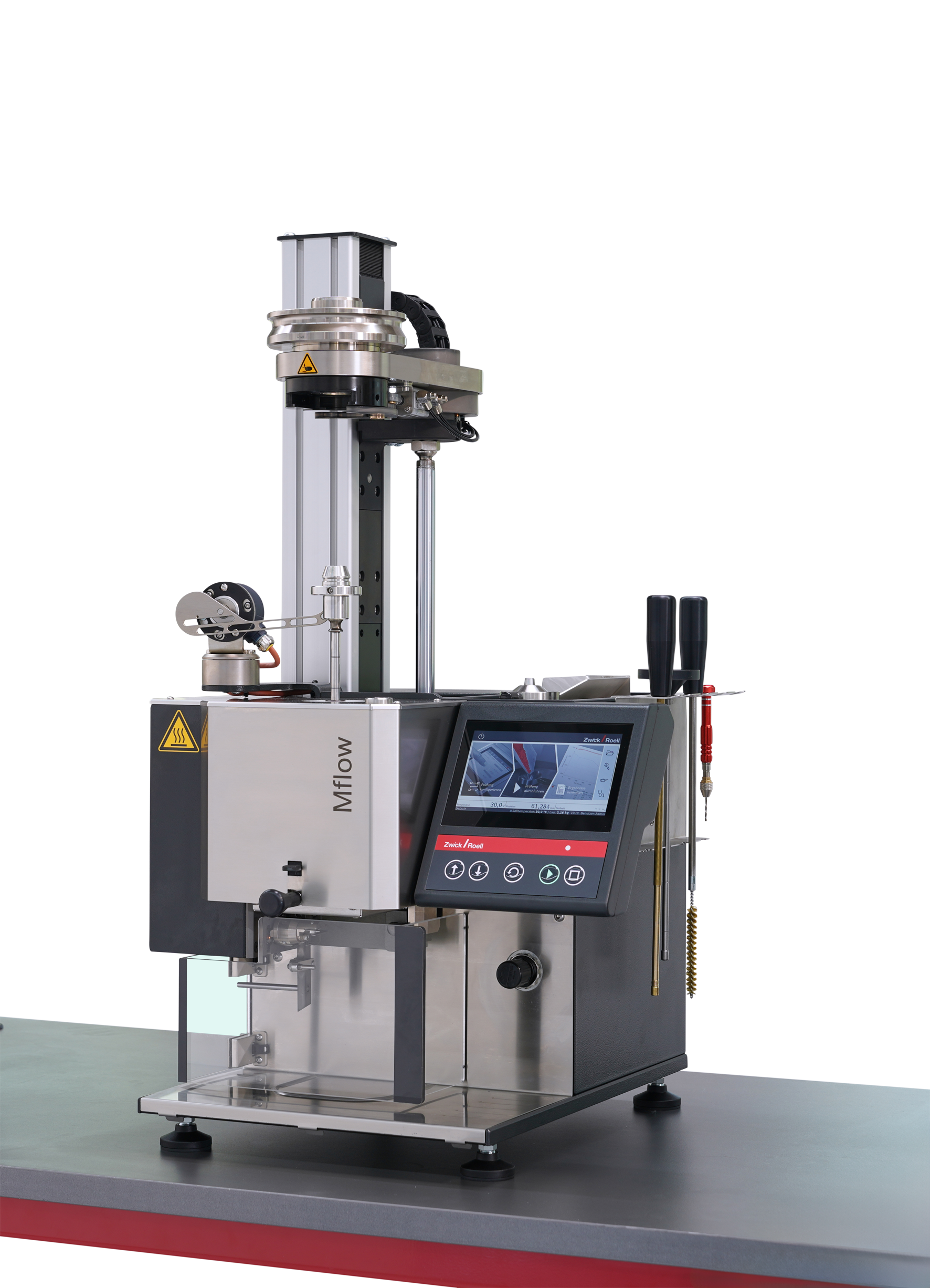

Plastometro a estrusione Mflow
Metodi di prova	Risultati di prova	Livello di automazione
Normative		ISO 1133, ASTM D1238, ASTM D3364, JIS K 7210
Intervallo di misura tipico		Min: circa 0,1 g/10 min ... max: circa 2000 g/10 min
Pesi		0,325 ... 21,6 kg
Livello medio di automazione Controllo della fase di preriscaldamento tramite la specifica del valore impostato MFR, MVR, oltre al rilevamento automatico dei parametri di prova corretti, o alla definizione delle sequenze di prova in base ai parametri di prova Applicazione automatica del carico Controllo della fase di preriscaldamento tramite rimozione dei pesi Avvio automatico della misurazione Precompattazione controllata dallo strumento Spurgo del materiale residuo e pulizia supportati dallo strumento
Metodo A	MFR in g/10 min	Taglio motorizzato dell'estruso a intervalli di tempo costanti o intervalli di spostamento Pesatura manuale dell'estruso su bilancia analitica Calcolo automatico del risultato Rappresentazione grafica
Metodo B	MVR in cm³/10 min Densità di fusione Velocità di taglio apparente Stress di taglio apparente Viscosità apparente	Controllo del test in base al tempo o agli intervalli di spostamento Misura continua dello spostamento e del valore MVR Rilevamento di bolle o errori Calcolo automatico del risultato Rappresentazione grafica delle sequenze di misura, dei risultati e delle statistiche
Metodo C con dimensioni dimezzate del punzone (half-die)

Vantaggi e caratteristiche del plastometro Mflow

Risultati di prova affidabili

Un trasduttore di precisione assicura una misurazione accurata della corsa del pistone durante la determinazione del valore MVR. Il punto di contatto è molto vicino al pistone, riducendo al minimo i possibili errori di angolazione fin dal principio. L’accuratezza con cui viene determinato l’indice di fluidità nel metodo B dipende dalla sincronizzazione dei dati tempo-spostamento e dall’accuratezza della determinazione del tempo. Poiché entrambe le grandezze misurate (tempo e spostamento) sono disponibili in forma digitale fin dal principio, non è necessaria la conversione analogico/digitale, in questo modo vengono eliminati anche gli errori di sincronizzazione. La misurazione accurata del tempo al quarzo consente anche la misurazione di materiali con un alto indice di fluidità.

Funzionamento touch, intuitivo e basato sul flusso di lavoro

La nuova filosofia operativa standardizzata permette all'operatore di muoversi facilmente tra strumento e PC.
Tutte le impostazioni relative ai test sono raggruppate in modo logico e separate dalle impostazioni di livello superiore del sistema. L'operatore viene guidato passo dopo passo attraverso la configurazione di prova. La configurazione salvata può essere facilmente esportata e trasferita ad altri strumenti.
La gestione integrata dell'utente riduce al minimo le possibilità di input dell'operatore. Gli utenti vedono solo ciò che è importante per loro, in modo da potersi concentrare sulle loro attività fin dall'inizio.
Il valore MVR viene mostrato dal vivo in forma grafica, sia in modalità stand-alone che nel software di prova ZwickRoell. Ciò consente di seguire con precisione sia il processo di fusione che il comportamento durante la misurazione.

Ingombro ridotto durante le prove con più strumenti

Nei laboratori con più strumenti, testXpert III permette di configurare e controllare con un unico PC fino a sei plastometri Aflow e/o Mflow. Il funzionamento centrale e il salvataggio dei risultati da un unico posto di lavoro è razionale e consente una rapida panoramica su tutti i test in corso. Per una visualizzazione completa delle fasi operative, si consiglia di utilizzare due monitor.

I vantaggi del funzionamento di un plastometro con testXpert III sono:

Rilevamento automatico delle bolle che permette, in fase di test, di riconoscere la presenza di sacche d'aria nella plastica fusa evitando errori di misura.
Visualizzazione in tempo reale del metl volume rate (MVR) con controllo del processo di fusione e del comportamento durante la misurazione e visualizzazione grafica o numerica della velocità del pistone di prova in cm³ per 10 min. o, se la densità della massa fusa è specificata, in g per 10 minuti.

Accessori opzionali per il plastometro Mflow

Unità pneumatica di sollevamento peso

In base alla plastica utilizzata, il plastometro Mflow può avere diversi pesi di prova.
Per facilitare all'operatore le operazioni di prova, i pesi possono essere sollevati e abbassati da un dispositivo pneumatico di sollevamento pesi senza necessità di sforzo fisico.
I pesi possono anche essere sollevati automaticamente dopo aver raggiunto la posizione di preriscaldamento. Questo riduce al minimo qualsiasi flusso prematuro di plastica in granuli durante il preriscaldamento.

Unità pneumatica di sollevamento peso con funzione di pulizia

L’unità comprende il dispositivo pneumatico del sollevamento del peso e un dispositivo integrato per la compattazione del materiale plastico e per la pulizia del cilindro di estrusione.
Grazie a una valvola pneumatica regolabile, è possibile definire la pressione sul materiale plastico. La compattazione avviene pneumaticamente fino a una posizione definita, prima del test.
La pulizia del cilindro avviene tramite pistone semplicemente premendo un pulsante.

Mflow con selettore del peso nel dettaglio

Dispositivo pneumatico di sollevamento pesi con selettore

L’unità è costituita dal dispositivo di sollevamento pesi pneumatico e dal relativo selettore integrato.

Tutti i pesi di prova (1,2 kg; 2,16 kg; 3,8 kg; 5 kg; 8,7 kg; 10 kg; 12,5 kg; 20 kg; 21,6 kg) sono integrati in questo dispositivo. Se i pesi di prova vengono cambiati spesso, si consiglia di utilizzare il selettore del peso (dispositivo con molletta) che rappresenta inoltre un'ottima opzione per tenere in sicurezza i pesi.

Se hai domande o vuoi saperne di più su questi metodi di prova o sui nostri strumenti per i test di fluidità, contattaci.

I nostri esperti sono qui per aiutarti.

Contattaci

Dati tecnici Mflow

Tipo	Plastometro ad estrusione Mflow (230 V)	Plastometro ad estrusione Mflow (110 V)
N° item	1043951	1043953
Carico di prova:	0,325... 21,6	0,325... 21,6	kg
Aria compressa, oliata, secca (opzione per unità pneumatica di sollevamento peso)	6... 10	6... 10	bar
Dimensioni
Altezza	510	510	mm
Larghezza	360	360	mm
Profondità	419	395	mm
Peso, circa	43	43	kg
Temperatura di prova	+50... +450	+50... +450	°C
Display	Display touch	Display touch capacitivo
Risoluzione del display della temperatura	<0.1	< 0.1	K
Numero di set di parametri salvabile	>100	>100
Interfaccia	porta Ethernet per connessione PC 2 x porta USB per connessione stampante o penna USB porta RS-232 per uscita dati raw, uscita dati: numero di serie, numero provino, numero di estrusi, densità, densità a temperatura di prova, peso totale degli estrusi, valore medio MFR, valore medio MFR, valore medio MVR, valori individuali MFR e MVR porta RS-232 per connessione bilancia analitica (dal range di prodotti Zwick)	Porta Ethernet per il collegamento a PC 2 porte USB per il collegamento a una stampante o chiavetta USB Porta RS-232 port per l'esportazione dei dati grezzi, uscita dati: numero di serie, numero di provini, numero di estrusi, densità (specifiche dell'utente) densità alla temperatura di prova, peso complessivo degli estrusi, valore medio MFR, valore medio MVR, valori singoli MFR e MVR Porta RS-232 per il collegamento alla bilancia analitica (presente nell’ampia gamma di prodotti ZwickRoell)
Accuratezza della temperatura nel range 0... 75 mm sopra il punzone nel range 50 °C ... 450 °C	<0.3¹	< 0,3²	K
Misurazione tempo:
Limite errore (Metodo A)	±0.02 (con taglierina di estrusione automatica)	±0.02 (con taglierina automatica)	s
Limite errore (Metodo B)	±0,01	± 0.01	s
Misurazione spostamento
Limite errore (Metodo B)	±0.02 mm (ISO 1133) / ±0.4% di 6.25 mm (ASTM D1238)	±0,02 mm (ISO 1133) / ±0,4% of 6,25 mm (ASTM D1238)
Risoluzione	<0.005	< 0,005	mm
Funzionamento multi-device con PC
Memoria disponibile principale, min.	1,54		GB
Clock frequency	3		GHz
Plastometro Mflow collegabili per PC	6
Fornitura	Cavo Ethernet Pesi per step di carico 325 g e 2.16 kg Imbuto per riempimento Accessori per la pulizia (barra, spazzola, stracci (500 pz), spazzola) per pulizia ugello Granuli per le prove e scivolo di riempimento per granuli	Cavo Ethernet Pesi per stage di prova 325 g e 2,16 kg Imbuto per il riempimento Accessori per la pulizia (pistone, spazzola, tamponi (500 pz)) della barra Granuli di prova e imbocco per il riempimento dei granuli
Specifiche fornitura potenza
Alimentazione	220 ... 240 V, 1L/PE/N	100 ... 127 V, 1L/PE/N
Consumo potenza (pieno carico), circa	0,6	0,6	kVA
Corrente dispersa, circa	0,4	0,4	mA
Frequenza alimentazione	50/60	50/60	Hz
Funzionamento multi-strumentato su un PC:
Memoria principale disponibile, min.		1,54
Frequenza orologio		3
Plastometro ad estrusione Mflow collegabile per PC		6

Spaziale e temporale, secondo la ISO 1133-2
Spaziale e temporale, ISO 1133-2

Il dispositivo di taglio è consigliato per intervalli di taglio maggiori a 1 minuto. Per intervalli di taglio brevi, da realizzare in tempi prestabiliti, è consigliato l'uso del dispositivo di taglio.

Descrizione	NumeroArticolo
Dispositivo di taglio per estrusi
Dispositivo di taglio per estrusi, funzionamento manuale	087032
Dispositivo di taglio per estrusi, funzionamento automatico, controllo automatico tramite intervalli di tempo o manuale tramite tasto, sostituzione delle lame inclusa (4x)	087035

In base alla plastica utilizzata, i plastometri Cflow e Mflow possono avere diversi pesi di prova, non utilizzabili con l’unità pneumatica di sollevamento del peso e relativo selettore.

Carico di prova: [kg]	Richiesto per questo	N° item
5	-	001380
5/10	-	001381
5/10/15/21,6	-	001443
1	-	001385
1,05	-	001386
1,2	-	001387
3,8	-	001459
12,5	Pesi di prova con carichi di prova 5/10 kg (n° item 001381)	001389
(ASTM D3364) 20	Pesi di prova con carichi di prova 5/10/15/21,6 kg (n° item 001443)	008077

In base al materiale da testare, deve essere scelta la giusta barra di estrusione. Alcune plastiche, come ad esempio PTFE e PFA, contenenti fluoro, rilasciano acido fluoridrico che danneggia il materiale della barra di estrusione. In questo caso è necessario utilizzare una barra realizzata in una speciale lega di acciaio.

Materiale di prova	Diametro interno [mm]	Proprietà
Plastica priva di fluoro	9,55	Resistente all’usura
Plastica, con fluoro / senza fluoro	9,55	Resistente agli acidi, resistente all’usura
