Plastomètre Mflow

Le Mflow en un coup d'œil Vidéo Avantages & Caractéristiques Accessoires optionnels Caractéristiques techniques Demander un devis

Domaine d'application du Mflow

L'augmentation des volumes d'essais fait également croître le besoin en solutions automatisées (comparé au Cflow).

Le plastomètre Mflow, dans sa version de base, est conçu pour les mesures MFR selon méthode A.
Les plastomètres sont conçus de manière modulaire et l'utilisation d'un capteur de déplacement élargit leur domaine d'applications à la la détermination du MVR selon B de même qu’à l’optimisation automatique des paramètres d’essai.
Les applications typiques de ce plastomètre sont le Contrôle Qualité et le contrôle des marchandises entrantes.
Les essais selon les normes ISO 1133 (méthodes A et B), ASTM D1238 (méthodes A,B et C), ASTM D3364 et JIS K 7210 sont possibles.

Le Mflow peut être utilisé indépendamment via un écran tactile, ou encore avec un PC à l'aide du logiciel d'essais ZwickRoell.

Le plastomètre Mflow en un coup d'œil
Méthode d'essai	Résultats d’essais	Niveau d’automatisation
Normes		ISO 1133, ASTM D1238, ASTM D3364, JIS K 7210
Plage de mesure typique		mini: env. 0,1 g/10 min ... maxi: env. 2000 g/10 min
Échelles et poids		0,325 ... 21,6 kg
Degré d’automatisation moyen Pilotage de la phase de préchauffage par prescription de la valeur de consigne MFR, MVR, auquel vient s’ajouter la détection automatique des paramètres d’essai (fonction APC), ou définition des séquences d’essais en fonction des paramètres d’essais Application automatique de la charge Pilotage de la phase de préchauffage par relevage des poids Démarrage automatique de la mesure Pré-compactage piloté par l’appareil Extraction du matériau résiduel et nettoyage assisté par l’appareil
Méthode A	MFR en g/10 min	Découpe motorisée des extrudats à intervalles constants (temps ou course) Pesée manuelle des extrudas sur une balance d’analyse Calcul automatique des résultats Représentation graphique
Méthode B	MVR en cm³/10 min Densité de la masse fondue Vitesse de cisaillement apparente Contrainte de cisaillement apparente Viscosité apparente	Pilotage des essais en fonction de l’intervalle de temps ou de course Mesure continue de la course et du MVR Détection des inclusions de bulle Calcul automatique des résultats Représentation graphique des courbes de mesure, résultats et statistiques
Méthode C "demi" filière

Avantages & Caractéristiques du Mflow

Fiabilité des résultats d'essais

Un capteur de déplacement de précision assure une mesure précise de la course piston pendant la détermination du MVR. Un point de contact très proche du piston, minimise les erreurs d'angle possibles par déport externe. Dans la méthode B, la précision de détermination de l'indice de fluidité dépend de la synchronisation des couples de valeurs temps-course et de la précision de détermination du temps. Présentes du départ sous leur forme numérique, les deux grandeurs mesurées - temps et course - ne requièrent aucune conversion analogique-numérique. Les erreurs de synchronisation disparaissent également. Une mesure du temps par le quartz permet également la mesure de matériaux avec fluage élevé.

Intégration intuitive de l'écran tactile dans le flux de travail

Une philosophie utilisateur commune, à l'appareil et l'interface PC, aide l'utilisateur à se repérer.
Les principaux réglages d'essai sont regroupés de manière logique et séparés des paramètres système de niveau supérieur. L'utilisateur est guidé étape par étape tout au long de la configuration de l'essai. La configuration d'essais enregistrée peut être aisément exportée et transférée vers d'autres appareils.
Grâce à la gestion utilisateur intégrée, l'option de saisie de l'opérateur peut être réduite au minimum. L'affichage est limité aux tâches importantes pour l'utilisateur; ce dernier peut se concentrer du début sur les tâches qui lui sont imparties.
Une représentation simultanée du MVR sur l'interface Stand Alone et dans le logiciel d'essais ZwickRoell garantit le suivi précis du processus de fusion ainsi que du comportement pendant la mesure.

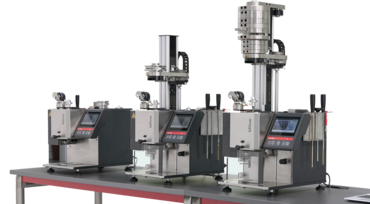

Faible encombrement du mode multi-appareils

En mode multi-appareils, vous pouvez grâce au logiciel d'essais testXpert III configurer et piloter jusqu'à 6 Aflow et/ou Mflow via un PC. Le fonctionnement et stockage centralisé des résultats d'essais sur un seul poste de travail permet un aperçu rapide de l'ensemble des essais en cours. L'utilisation simultanée d'un second écran vous permettra de gagner en confort de travail, si vous en avez l'opportunité.

Les avantages d'un plastomètre utilisés avec testXpert III sont entre autres:

Détection automatique des bulles permettant, au stade de réalisation de l'essai, de reconnaître la présence de poches d'air dans le plastique en fusion et d'éviter les erreurs de mesure provoquées par inclusion de l'air.
Représentation simultanée de l'indice de fluidité à chaud en volume (MVR) qui suit le processus de fusion ainsi que le comportement pendant la mesure et indique, sous forme graphique ou numérique dès le début de l'essai, la vitesse du piston d'essai en cm³ par 10 min (ou en g par 10 min pour la prescription de l'indice de fluidité à chaud).

Accessoires optionnels pour le Mflow

Levage pneumatique du poids

Conformément au plastique utilisé, le Mflow peut être garni avec des poids d’essais.
Pour faciliter le travail, les poids peuvent être soulevés et abaissés sans effort à l'aide du système de levage pneumatique du poids.
Les poids peuvent être soulevés automatiquement une fois la position de préchauffage atteinte. Un écoulement prématuré du plastique pendant le temps de préchauffage sera ainsi minimisé.

Levage pneumatique des poids avec fonction de nettoyage

Cette unité se compose du levage pneumatique du poids et d’une unité intégrée pour le compactage du plastique de même que pour le nettoyage du canal d'essai.
La pression sur le plastique peut être réglée de manière définie à l'aide d'une soupape pneumatique réglable. Le compactage s'effectue par flux pneumatique avant l’essai jusqu'à une position définie.
Le piston de nettoyage est nécessaire au nettoyage. Grâce à celui-ci, le nettoyage du canal d’essai s’effectue par simple pression de bouton.

Enfichage des poids Mflow avec vue détaillée

Levage pneumatique du poids avec enfichage

Cette unité se compose du levage pneumatique du poids et d’un enfichage intégré des poids.

Tous les poids d’essai (1,2 kg; 2,16 kg; 3,8 kg; 5 kg; 8,7 kg; 10 kg; 12,5 kg; 20 kg; 21,6 kg) sont déjà intégrés dans cette unité. Lorsque les poids sont fréquemment remplacés, nous recommandons l’utilisation de l’enfichage. L’enfichage permet de plus de conserver les poids en toute sécurité.

Vous avez des questions sur les méthodes ou produits pour l’essai de l’indice de fluidité?

Nos experts vous aideront volontiers.

Nous contacter dès maintenant

Caractéristiques techniques du Mflow

Type	Plastomètre Mflow (230 V)	Plastomètre Mflow (110 V)
N° Article	1043951	1043953
Charge d'essai	0,325 ... 21,6	0,325 ... 21,6	kg
Air comprimé, huilé, séché(option pour levage pneumatique du poids)	6 ... 10		bar
Dimensions
Hauteur	510	510	mm
Largeur	360	360	mm
Profondeur	419	395	mm
Poids, env.	43	43	kg
Température d'essai	+50 ... +450	+50 ... +450	°C
Affichage	Écran capacitif	Écran tactile capacitif
Résolution de l'affichage de température	< 0,1	< 0,1	K
Nombre de jeux de paramètres enregistrables	>100	>100
Interfaces	Interface Ethernet pour le raccordement d'un PC 2 x interface USB pour le raccordement d'une imprimante ou d'une clé USB Interface RS232 pour export de données brutes, sortie de données: N° de série, N° éprouvette, nombre de sections, densité (prescription utilisateur), densité à température d’essais, poids total des sections, moyenne MFR, moyenne MVR, valeurs simples MFR et MVR Interface RS232 pour le branchement d'une balance d'analyse (du catalogue ZwickRoell)
Précision de température dans la plage de 0 à 75 mm via la filière dans des limites d’utilisation en température de 50 °C à 450 °C	< 0,3¹		K
Mesure du temps
Limite d'erreur (Méthode A)	± 0,02 (avec dispositif de découpe automatique)		s
Limite d'erreur (Méthode B)	± 0,01		s
Mesure du temps:
Limite d'erreur (Méthode A)		± 0,02 (avec dispositif de découpe automatique)
Limite d'erreur (Méthode B)		± 0,01
Mesure de la course
Limite d'erreur (Méthode B)	±0,02 mm (ISO 1133) / ±0,4 % de 6,25 mm (ASTM D 1238)
Résolution	< 0,005		mm
Mesure de la course:
Limite d'erreur (Méthode B)		±0,02 mm (ISO 1133) / ± 0,4 % de 6,25 mm (ASTM D 1238)
Résolution		< 0,005
Mode multi-appareils sur un PC
capacité disponible, mini	1,54	1,54	GB
Fréquence	3	3	GHz
Nombre de plastomètres, Mflow raccordé par PC	6	6
Quantité	Câble Ethernet Poids d'essai pour les séquences de charge 325 g et 2,16 kg Toboggan Accessoires de nettoyage (piston de nettoyage, brosse de nettoyage, tapis de nettoyage (500 pièces) pour canal Granules de test et toboggan pour granules
Exigences des réseaux d'alimentation
Raccordement électrique	220 ... 240 V, 1L/PE/N	100 ... 127 V, 1L/PE/N
Puissance installée (charge pleine), env.	0,6	0,6	kVA
Courant de fuite, env.	0,4		mA
Fréquence réseau	50/60	50/60	Hz
Air comprimé, huilé, séché (Option pour levage pneumatique du poids)		6 ... 10
Précision de température dans la plage 0 ... 75 mm via la filière dans la plage de température 50 °C ... 450 °C		< 0,3¹
Fourni:	Câble Ethernet Poids d'essais pour séquences de charge 325 g et 2,16 kg Entonnoir Accessoires de nettoyage (piston de nettoyage, brosse de nettoyage, tapis de nettoyage (500 pièces) pour canal et filière Granules de test et toboggan pour granules

dans l'espace et dans le temps, d'après ISO 1133-2

Le dispositif de découpe manuel est recommandé pour les intervalles de découpe supérieurs à une minute. Dans le cas d’intervalles de découpe courts, l’utilisation d’un dispositif automatique permettant de découper des extrudats à intervalles réguliers est recommandé.

Description	N° article
Dispositif de découpe des extrudats
Dispositif de découpe, actionné manuellement	087032
Dispositif de découpe, actionné automatiquement, contrôle automatique par intervalle temps ou manuellement en appuyant sur un bouton, incl. lames de rechange (4 pièces)	087035

Conformément au plastique utilisé, les plastomètres Cflow et Mflow peuvent être garnis avec des poids d’essais. Ceux-ci ne peuvent être utilisés pour le levage pneumatique du poids avec enfichage.

Charge d'essai [kg]	Également nécessaire	N° Article
5	-	001380
5/10	-	001381
5/10/15/21,6	-	001443
1	-	001385
1,05	-	001386
1,2	-	001387
3,8	-	001459
12,5	Poids avec charges d'essai 5/10 kg (n° d'article 001381)	001389
(ASTM D 3364) 20	Poids avec charge d'essai 5/10/15/21,6 kg (n° d'article 001443)	008077

Un canal d’essais approprié au matériau à tester au moins doit être sélectionné. Différents plastiques contenant du fluor (par exemple: PTFE et PFA) libèrent de l'acide fluorhydrique qui attaque le matériau du canal d'essai.. Pour ce plastique, des canaux d'essais dans un acier à alliage spécial sont utilisés.

Matériau à tester	Diamètre, interne [mm]	Propriétés	N° Article
Plastique, sans fluor	9,55	Résistance à l'usure	087025
Plastique, contenant du fluor / sans fluor	9,55	résistance aux acides, résistance à l’usure	1069371
