Ekstruzijski plastometri/indeks pretoka taline

Pravi ekstruzijski plastometer za vsak preskusni volumen

Ekstruzijski plastometri, poznan tudi kot merilniki indeksa pretoka taline se uporabljajo za določanje masnega pretoka taline (MFR) in volumskega pretoka taline (MVR) plastične stopljene mase. Merjenje pretočnega obnašanja staljenega materiala se uporablja za primerjavo različnih vrst istega polimera in zagotavlja pomemben parameter za zagotavljanje kakovosti in preglede vhodnega blaga, za izbiro materiala in nastavitev strojev za obdelavo s strani predelovalcev plastike. Zahteve za te merilnike pretoka taline se razlikujejo glede na to, v kateri fazi predelave plastike je vključena.

Pregled ekstruzijskih plastometrov MFI, MFR & MVR - Definicije Opis preskusne metode Videoposnetki Standardi

Pregled posameznih instrumentov za preskušanje pri ekstrudiranju

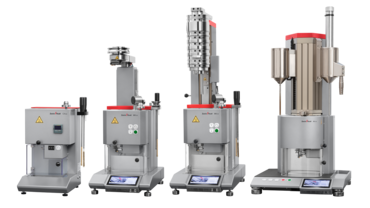

ZwickRoell dobavlja ekstruzijski plastometer za podjetja, ki oskrbujejo vse faze proizvodnje plastike, vključno s proizvajalci surovin, mešalniki in predelovalci. Poiščite prav merilnik indeksa pretoka taline za svoje potrebe!

  • Cflow je še posebej primeren za dohodne inšpekcijske preglede blaga, ko je treba opraviti le nekaj preskusov.
  • Mflow je modularen in ima pnevmatsko napravo za nanašanje teže in pretvornik potovanja bata.
  • Aflow z definiranim predzbijanjem polimerov, samodejno parametrizacijo, odvisno od materiala, hitrim odpihovanjem ostankov materiala s silo do 80 kg in čiščenjem s pritiskom na gumb pomaga, da je vaše preskusno zaporedje učinkovitejše in zanesljivejše.

Opis in uporaba metod indeksa pretoka taline (MFI) ali metod MFR in MVR

MFR ali masni pretok taline (prej indeks pretoka taline ali MFI) meri hitrost iztiskanja termoplastov skozi standardizirano odprtino v matrici pri določeni temperaturi in obremenitvi. Medtem ko se MFR meri v masi na enoto časa, na primer v gramih/10 minut, se MVR meri v prostornini na enoto časa, kot je npr. cm3/10 minut. Razmerje obeh vrednosti, MFR, deljeno z MVR, zagotavlja mero gostote taline materiala v g/cm3.

Ker gostota taline plastičnega materiala ni enaka njegovi trdni gostoti, je poznavanje teh dveh vrednosti pomembno za predelovalce plastike, na primer, da zagotovijo, da ima stroj za oblikovanje, ki ga uporabljajo, dovolj zmogljivosti za obdelavo zahtevanega dela.

Injekcijsko brizganje je najbolj razširjena metoda za predelavo plastike. Za polimere za brizganje je običajno značilna visoka fluidnost pri temperaturi, ki bo omogočila natančno polnjenje kalupa pri določenem brizgalnem tlaku, da bi dobili v nekaterih primerih zelo zapletene brizgane izdelke. Zato je zelo pomembno, da uporabite pravo vrsto polimera z ustrezno gostoto taline, pa tudi s pravimi parametri obdelave, kot sta temperatura in tlak. Druga metoda predelave plastike je ekstruzija plastike, pri kateri so za polimerne razrede običajno značilna višja molekulska masa in višja viskoznost v staljenem stanju. To omogoča boljši nadzor ekstruzije pri oblikovanju profilov (palic, cevi), folije in izdelkov, kot je ribiška vrvica, ekstrudirana v enem samem neprekinjenem filamentu.

Postopek preskušanja stopnje pretoka taline

Vsak preskusni postopek uporablja matrico z določeno dolžino in premerom odprtine, kot tudi z določeno temperaturo cevi in obremenitvijo bata, ki sta določena z ASTM D1238 ali ISO 1133 standardom.

  • Za preskušanje se matrica z odprtino določene velikosti postavi v ogrevan sod.
  • Dodamo polimerne granule in jih z batom pakiramo v sod.
  • Določeno obdobje ogrevanja polimer stopi ali zmehča.
  • Na bat se položi utež in staljeni polimer potisne skozi matrico.
  • Ekstruzijski plastometer izračuna iztisnjeno maso na enoto časa (MFR) ali razdaljo, ki jo bat prepotuje na enoto časa (MVR).

Na koncu preskusa se matrica in cev očistita.

Video:

Določanje indeksa pretoka taline termoplastov po ISO 1133 in ASTM D1238

Razlika med preskusnimi metodami in standardi:

Metoda A Masni pretok taline (MFR)

  • Pri tej metodi se ekstrudati režejo v enakih časovnih presledkih. Nato se njihova masa določi z analitično lestvico. Rezultat preskusa je ekstrudirana masa na enoto časa. To je običajno označeno v g/10 min.
  • Kakovost dobljenega rezultata MFR je odvisna od natančnosti rezalnih časov in tehtane mase. Kadar gre za nizke vrednosti MFR, je ročno rezanje priporočljivo le, če uporabljate dolge čase rezanja. Če želite določiti več ekstrudatov iz polnjenja v enem sodu ali če so vrednosti MFR večje od 10 g/10 min, priporočamo uporabo avtomatiziranega rezalnika ekstrudata.

Metoda B: Volumski pretok taline (MVR)

  • Za merjenje MVR mora biti ekstruzijski plastometer opremljen s pretvornikom batnega premika. Rezultat MVR je prostornina ekstrudiranega materiala na enoto časa. Določeno je v cm3/10 min in se izračuna iz razdalje, ki jo bat prevozi v enoti časa.
  • Pomembna prednost te metode je odprava mehanskega rezanja. S sinhroniziranimi izmerjenimi vrednostmi časa poti je mogoče doseči visoko natančnost, tudi s kratkimi časi merjenja in kratkim hodom bata. To omogoča do 40 posameznih meritev iz enega polnjenja sode, odvisno od materiala, zahtev natančnosti in rezultata MVR.

Metoda C po ASTM D1238: Meritve s premerom polovične višine/polovice izvrtine matrice

  • Najpogosteje se uporabljajo matrice z višino 8,00 mm in premerom izvrtine 2,095 mm. Za merjenje vrednosti MFR, večjih od 75 g/10 min, standardi priporočajo matrico polovične višine/pol premera z merami 4,00/1,050 mm. To je označeno kot metoda C v ASTM D1238.

Metoda D po ASTM D1238: Večstopenjski preskus

  • Pri mnogih poliolefinih je običajno navesti vrednost MVR za različne stopnje obremenitve in določiti razmerje pretoka (FRR).
  • Za to so potrebne meritve iz več polnil, kadar se uporabljajo preprosti ekstruzijski plastometri. Ekstruzijski plastometri, opremljeni z avtomatsko enoto za spreminjanje obremenitve, lahko iz enega polnjenja merijo več stopenj obremenitve.
