延伸計

材料測試所適用的應變量測裝置 - ZwickRoell的核心競爭力

延伸計 是一種 應變量測裝置,用於測量試樣在載荷下的伸長量。延伸量測是ZwickRoell的核心競爭力之一。

接觸式延伸計 光學延伸計 選擇關鍵

什麼是延伸計?

延伸計 是一種 應變量測裝置,用於測量試樣在載荷下的伸長量。

  • 材料的延伸是一種物理變形,當受到負載時,如與拉伸測試相關的拉力時,就會發生這種變形。除了由拉伸負載引起的應變外,延伸計還有助於測定不同類型載荷應用下的壓縮變形或撓度,包括了循環測試 (包含疲勞測試), 壓縮測試及彎曲測試等。
  • 延伸計可直接對試樣進行應變測量。這降低了來自其他測試組件的測量影響,並提高了測試的準確性。
  • 在測定材料的特徵值時,需要進行應變測量。拉伸模量、楊氏模量、降伏點、斷裂應變、r值及泊松比等為透過延伸計所測定出的典型數值。此數值在比較材料特性時是不可或缺的,可以幫助製造商確定該材料是否能承受用於預期目的時所承受的負載。
  • 延伸計可用於各種行業及廣泛的各種材料領域。包括金屬、塑料、纖維增強複合材料、彈性體、薄膜、紡織品、繩索、紙張和木材等。

延伸計類型/種類

要了解延伸計的運作原理,重要的是要知道基本上有兩種延伸計類型:接觸式延伸計及非接觸式/光學延伸計.

接觸式延伸計可進一步分為夾持式及感測器臂延伸計。
非接觸式/光學延伸計包含影像式及雷射延伸計。

  • 感測器臂延伸計透過安裝在感測器臂上的刀口,直接裝載在試樣上。透過評估感測器臂的角度或行程距離的變化來測量應變。感測器臂延伸計的技術是經驗證且易於理解的。其以提供高水準的模組化為不同測試任務提供靈活性,並從手動到全自動系統的適應性而聞名。
  • 夾持式延伸計是適用於測試量低的標準型測試任務,為其提供經濟、高效的解決方案。它們與試樣直接地接觸。測量值從試樣傳輸到感測器臂的時間短且固定,從而確保高準確度。然而,這類延伸計缺乏靈活性:從設計的角度來看,其大多數都具有設定的初始標距和較短的行程。
  • 光學延伸計設計是基於攝像頭,因此無需接觸即可進行測量。試樣上的標記可識別初始標距長度—透過直接標誌於試樣上或使用軟體應用的虛擬標記。在整個測試過程中,透過圖像到圖像的比較來追蹤標點,並記錄行進距離或應變測量值。由於攝像頭可捕捉大部分的試樣範圍,因此可使用其他評估選項如2D DIC(數位影像相關性) 、測量多個測量點或自動測定斷裂位置,從而防止試樣測試失效。

搭載感測器臂的延伸計(感測器臂的延伸計)

數位及類比夾持式延伸計

光學/非接觸式延伸計

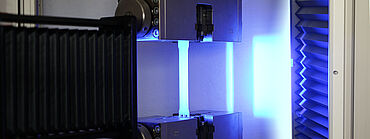

光學延伸計(影像式延伸計及雷射延伸計)無需接觸即可測量,因此對材料特性的測定並不會有影響。使用非接觸式測量的延伸計另一個關鍵優勢為其可以一直追蹤試片直到試片斷裂,同時可不必擔心延伸計及試片的損害,這方面極其重要。

有關我們影像式延伸計與雷射延伸計的更多資訊,請參考以下連結:

影像式延伸計 雷射延伸計

影像式延伸計簡介

雷射延伸計簡介

用於高延伸率及高斷裂能量材料的光學延伸計

需要協助為您的應用選擇合適的延伸計嗎?

想了解更多有關我們應變量測裝置的資訊嗎?

歡迎隨時與我們聯繫!

為什麼要選擇ZwickRoell延伸計?

ZwickRoell延伸計為:

  • 我們的核心競爭力之一並源自於數十年應用技術的經驗。
  • 與我們其他測試組件一起由工廠內部開發、製造,確保了完整測試系統的相容性。
  • 最終目標為超越試驗標準要求,因為延伸計的準確度對於可重複和可靠的測試結果至關重要。

選擇標準

幾乎所有拉伸測試標準(如ASTM和ISO)都要求進行應變量測。 最適合某個應用的延伸計取決於所規定的要求標準,以及試片的材料性能。

選擇理想的延伸計主要可基於六個標準。這包含了其必須滿足的特性,如準確度、解析度、測量範圍、所需的測量值和使用延伸計時的測試溫度。但其中,關鍵的附加價值是易於操作、減少的學習曲線、廣泛功能範圍、每次測試的成本及更多因增加的選配所提供的附加特性。
