GKN analysiert lokale Werkstoffeigenschaften mit DuraScan 70

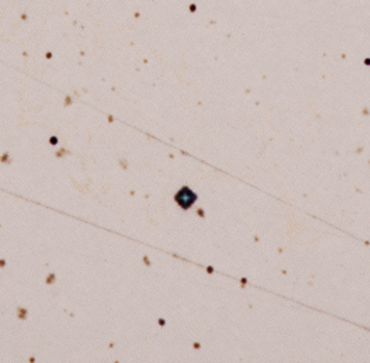

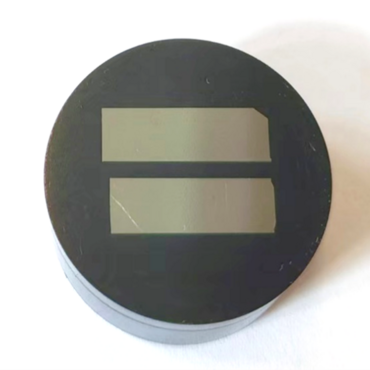

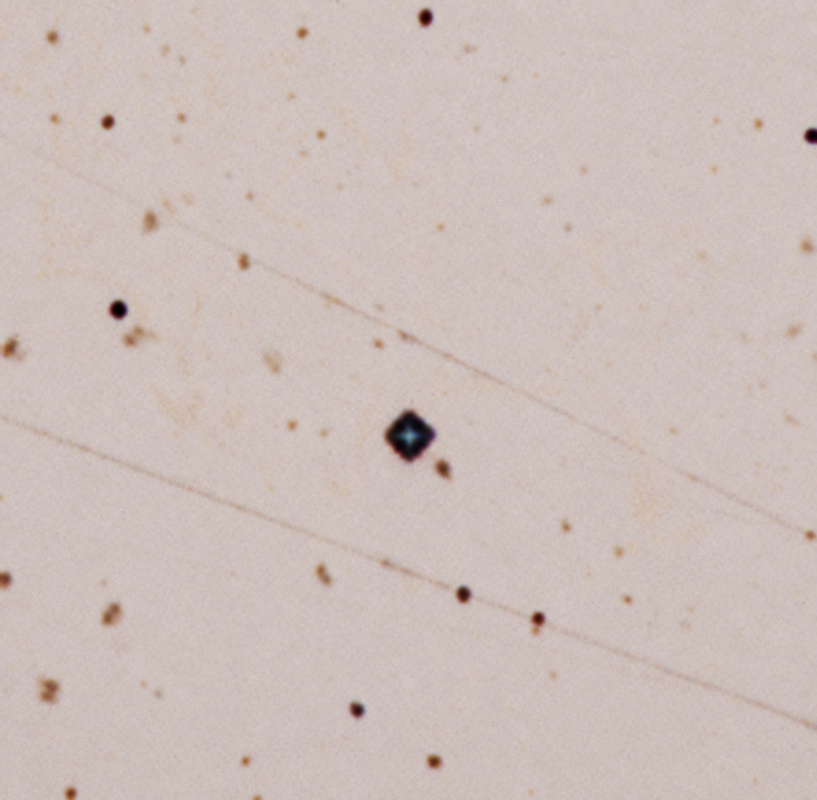

Bei pulvermetallurgischen Werkstoffen können Korngrenzen, Poren und lokale Unterschiede in der Zusammensetzung das Gefüge prägen. GKN wollte daher nicht nur einen mittleren Härtewert ermitteln, sondern die lokalen Eigenschaften ausgewählter Gefügebereiche untersuchen. Dazu wurde eine Vickers-Mikrohärteprüfung mit einer Prüfkraft von 1 gf definiert. Entlang einer exakt festgelegten Prüfstrecke sollten zehn Prüfpunkte zwischen zwei Gefügebereichen gesetzt werden. Poren und nicht repräsentative Bereiche mussten dabei vermieden werden.

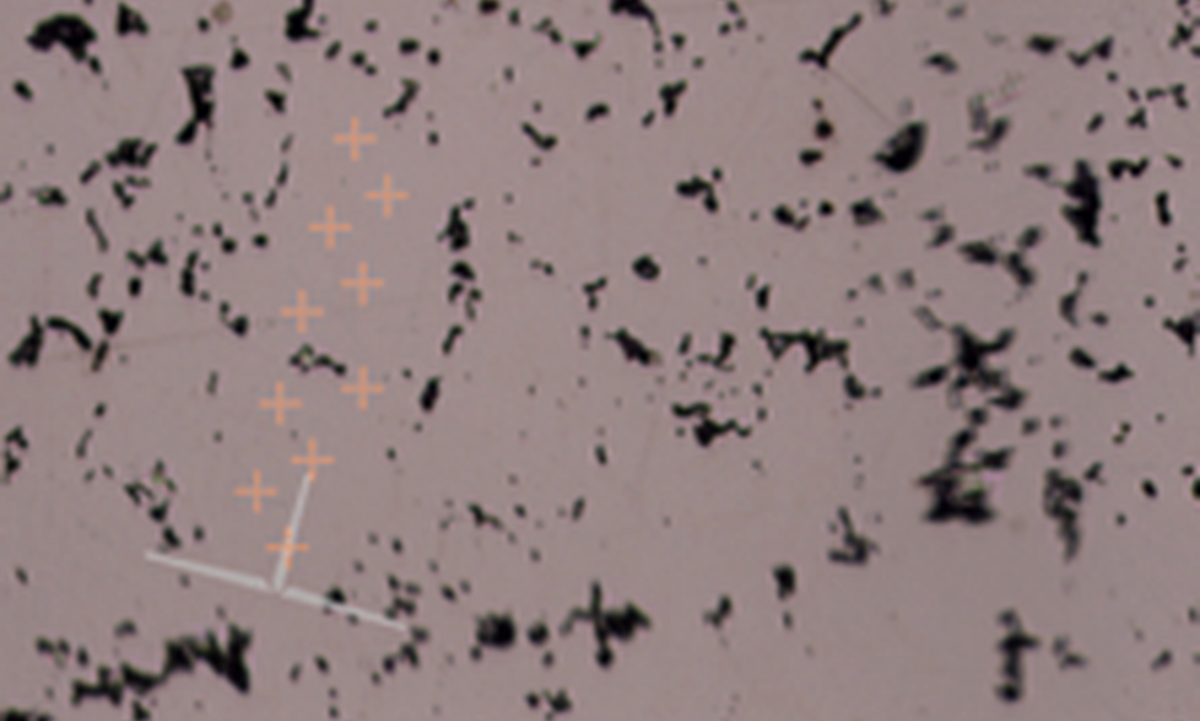

Mit dem DuraScan 70 wird die Probe zunächst mithilfe der Übersichtskamera und eines 10×-Objektivs positioniert. Die Positionen der Prüfpunkte werden anhand des tatsächlich sichtbaren Gefüges festgelegt. Anschließend können die zehn Punkte mit ecos III nacheinander geprüft werden. Zur Auswertung der kleinen Eindrücke kommt ein 50×-Objektiv zum Einsatz.

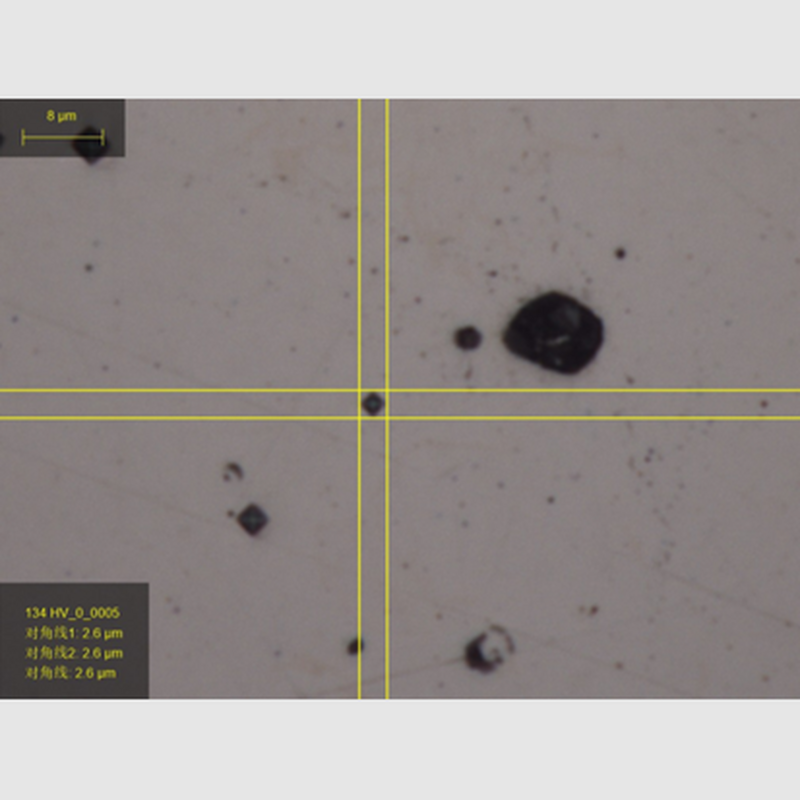

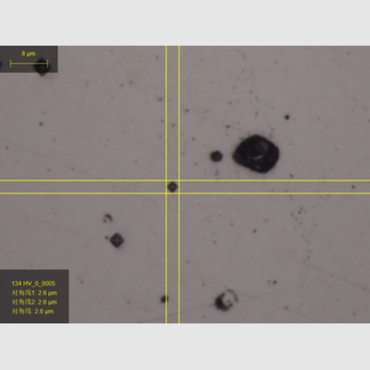

Der Prüfablauf verbindet damit mikroskopische Beobachtung, gezielte Positionierung, automatisierte Mehrpunktprüfung und dokumentierte Auswertung in einem durchgängigen Prozess. Nach den Prüfungen bei 1 gf bewertete GKN die Anwendung zusätzlich bei einer Prüfkraft von 0,5 gf. Die geringere Prüfkraft erzeugt noch kleinere Eindrücke und stellt entsprechend höhere Anforderungen an Positionierung, Bildauswertung und Systemstabilität.

Die Anwendung ermöglicht GKN, lokale Werkstoffeigenschaften gezielter zu bewerten und Prüfposition, Eindruck und Ergebnis gemeinsam zu dokumentieren. Gleichzeitig reduziert die sequenzielle Abarbeitung wiederkehrende manuelle Schritte und verbessert die Wiederholbarkeit bei Mehrpunktprüfungen. Auf Basis dieses Anwendungstests entschied sich GKN für ein DuraScan 70 Mikrohärteprüfsystem zur weiteren Werkstoffanalyse.
