ISO 178 | Uji Tekukan 3 Titik pada Plastik

Uji tekukan 3 titik untuk ISO 178 digunakan untuk menentukan sifat lentur termoset dan termoplastik. Hasil yang paling umum diperoleh dengan pengujian ini adalah modulus lentur, yang dihitung dari kemiringan awal pada kurva tegangan-regangan, kekuatan lentur, dan regangan lentur pada kegagalan spesimen. Untuk plastik yang lentur, tegangan lentur biasanya ditentukan pada defleksi tertentu.

Susunan pengujian dalam uji tekukan 3 titik berdasarkan ISO 178 terdiri dari dua landasan atau penyangga paralel, dan tepi pembebanan yang diatur secara terpusat, atau landasan atas, yang di antaranya spesimen standar dideformasi dalam cakupan sudut tekukan yang kecil. Gaya lentur dan defleksi diukur untuk menentukan tegangan dan regangan serat yang ekstrem dari spesimen, yang kemudian hasil pengujian individual dihitung dalam bentuk data satu titik.

Metode lain untuk karakterisasi sifat lentur plastik dijelaskan dalam standar ASTM D790 .

Nilai-nilai objektif & karakteristik Menjalankan tes Bentuk dan dimensi spesimen Persyaratan uji Peralatan uji Opsi otomatisasi Minta konsultasi

Tujuan dan karakteristik uji tikungan 3 titik untuk ISO 178

Uji tikungan 3 titik yang ditentukan dalam ISO 178 dan ASTM D790, menjelaskan metode karakterisasi standar klasik untuk plastik kaku dan semi-kaku. Sifat kelenturan yang ditentukan dengan pengujian ini sangat penting bagi para perancang, insinyur dan produsen untuk memastikan bahwa bahan plastik yang digunakan memenuhi persyaratan untuk aplikasi yang dimaksudkan.

Hasil tes yang umum meliputi:

  • Modulus lentur dan kekuatan lentur: modulus lentur adalah ukuran kekakuan material dan mengindikasikan seberapa baik material tersebut dapat menahan beban lentur. Kekuatan lentur memberikan informasi tentang beban maksimum yang dapat ditahan oleh material dalam keadaan lentur sebelum patah.
  • Tekankan pada perpanjangan 3,5%
  • Tegangan dan perpanjangan pada titik luluh dan pada saat spesimen putus

Melakukan uji tikungan 3 titik untuk ISO 178

  • Dalam uji tikungan 3 titik, atau uji kelenturan tiga titik, untuk ISO 178, spesimen plastik berbentuk batang ditempatkan di antara dua penyangga.
  • Sebuah gaya kemudian diterapkan secara vertikal ke bagian atas spesimen di tengah-tengah antara penyangga.

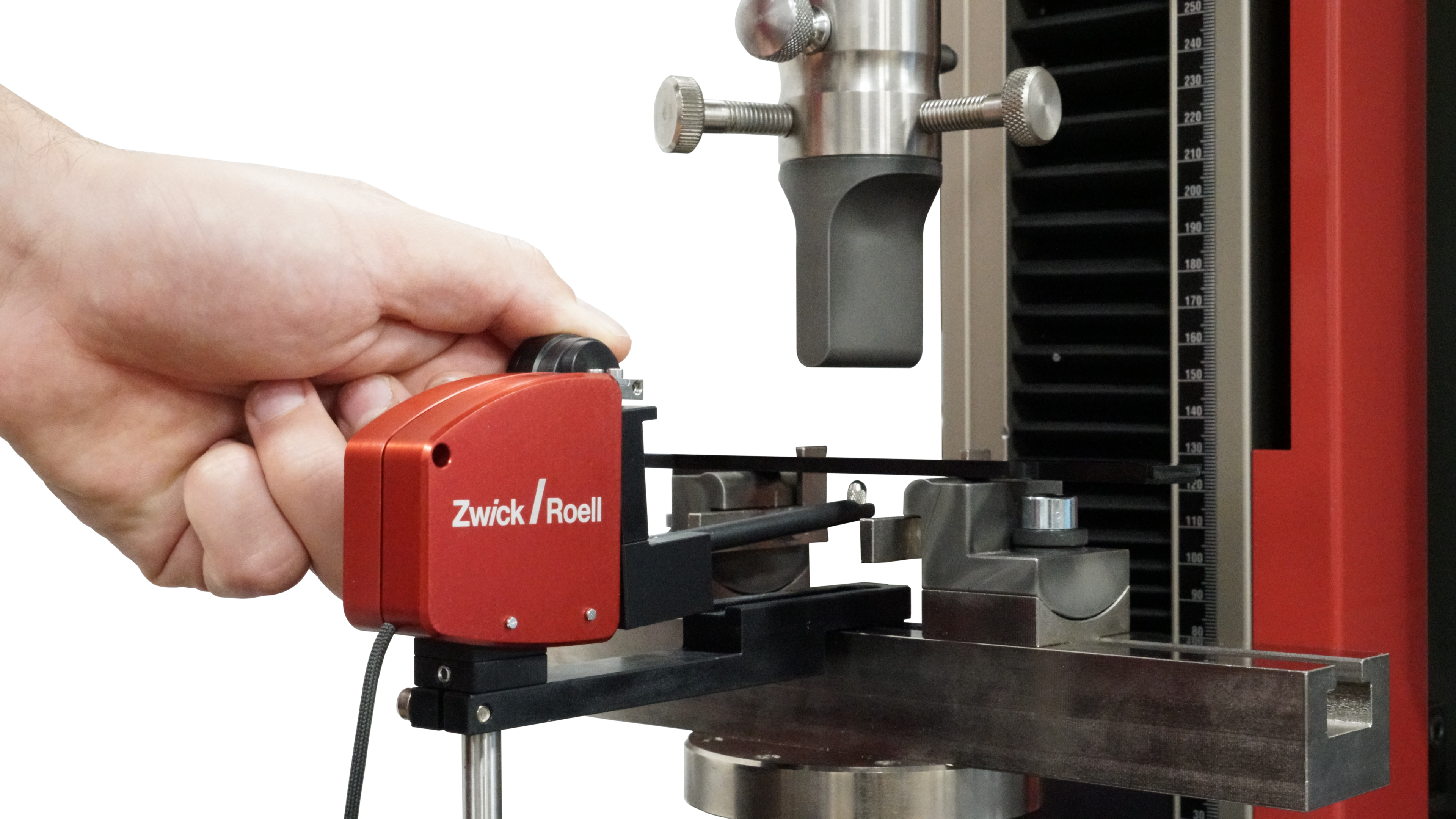

  • Gaya dan deformasi spesimen diukur untuk menentukan modulus lentur dan kekuatan lentur. Regangan lentur diukur dengan ekstensometer makroXtens .

Bentuk dan dimensi spesimen untuk ISO 178

Sesuai dengan ISO 178, spesimen untuk uji tekuk 3 titik diambil dari bagian tengah spesimen multiguna sesuai dengan ISO 20753 untuk karakterisasi bahan cetakan. Hal ini memastikan bahwa polimer diuji dalam kondisi proses yang sama seperti pada uji tarik.

L Pemisahan grip-ke-grip
l1Panjang bagian paralel sempit/diameter bagian dalam
l3 Panjang total / diameter luar
b2 Lebar spesimen di bahu adalah
b1 Lebar spesimen dalam area panjang pengukur
h Ketebalan spesimen

Bentuk dan dimensi spesimen untuk uji tikungan 3 titik untuk ISO 178
Standar Tipe Catatan l3
mm
l1
mm
b2
mm
b1
mm
h
mm
L
mm
Bentuk
ISO 20753 A1 Spesimen serbaguna
dengan cetakan injeksi
≥150 80±2 20±0,2 10±0,2 4,0±0,2 115±1 Dumbbell specimen
ISO 178 - Bagian tengah dari
spesimen serbaguna
- ≥80 - 10±0,2 4 (lebih disukai) - Spesimen batang



Persayaratan untuk pengujian flexure 3 titik

  • Menghitung tegangan dan regangan lentur biasanya memperhitungkan defleksi kecil dan tidak memperhitungkan gesekan apa pun pada landasan. Karena alasan ini, standar membatasi metode ini pada regangan lentur 3.5%, yang sesuai dengan defleksi 6 mm untuk spesimen ISO dengan ketinggian 4 mm. Kesalahan kalkulasi yang diterima oleh standar dalam kisaran ini, masih berada di bawah 1% dari nilai yang diukur.
  • Melakukan pengukuran yang sangat hati-hati merupakan persyaratan saat mengukur dimensi spesimen untuk uji lentur. Karena ketebalan spesimen dihitung secara kuadratis dalam tegangan lentur, hasil kesalahan pengukuran juga merupakan fungsi kuadrat. Kesalahan pengukuran hanya sebesar 0,1 mm dengan spesimen tinggi 4,0 mm (nominal) menghasilkan kesalahan pada tegangan lentur sekitar 5%.
  • Pengukuran defleksi dilakukan sesuai dengan tujuan khusus dari laboratorium pengujian. Tergantung pada tujuan dan dengan demikian, kompleksitas pengujian, berbagai jenis pengukuran defleksi ditentukan dalam ISO 178:



Jenis (I-IV) tes, disusun berdasarkan urutan kompleksitas dan persyaratan akurasi
Tipe pengujian I II III IV
Tujuan yang diperlukan
dari uji ini
Hanya tegangan / kekuatan Tegangan / kekuatan / perpanjangan lebih besar dari 1% Nilai tegangan / kekuatan / perpanjangan / nilai modul yang dapat diulang dan tepat Tegangan / kekuatan / perpanjangan / benar dan tepat dan karenanya nilai modul lebih akurat
Jenis pengukuran
defleksi
Tidak diperlukan pengukuran Melalui crosshead travel Melalui crosshead travel dengan koreksi kepatuhan Pengukuran langsung melalui alat pengukur defleksi



  • Dalam kasus yang paling sederhana (tipe I), hanya gaya atau tegangan maksimum yang perlu ditentukan dan tidak diperlukan pengukuran defleksi.
  • Jika hanya nilai defleksi yang akan ditentukan yang menghasilkan regangan serat luar lebih besar dari 1%(tipe II), yaitu kekuatan luluh lentur 3.5% misalnya, maka pengukuran sederhana melalui monitor perjalanan crosshead pada mesin penguji sudah mencukupi.
  • tipe III yang didefinisikan dalam standar ini menjelaskan kasus jaminan kualitas atau tugas R&D dengan pengukuran modulus lentur yang hanya berfungsi untuk perbandingan internal atau tujuan pemantauan toleransi, dan oleh karena itu, yang penting bukanlah ketepatan, melainkan pengulangan pengukuran yang baik. Dalam hal ini, untuk menyederhanakan pengaturan pengujian, monitor perjalanan crosshead dari mesin uji dan koreksi kesesuaian dapat digunakan.
  • Jika tujuannya adalah untuk mencapai hasil pengujian yang akurat dan benar sesuai dengan tipe IV, yang juga dapat dibandingkan dengan laboratorium pengujian lainnya, maka penggunaan pengukuran defleksi langsung pada kelas akurasi 1 untuk ISO 9513 adalah wajib.

Alat uji ZwickRoell untuk hasil pengujian yang andal

Mulai pengujian secara sederhana dan andal untuk ISO 178 dengan testXpert

Dengan testXpert kami pengujian testXpert kami, proses orientasi operator berlangsung cepat dan pengujian dapat segera dimulai. Mereka hanya melihat tugas yang sesuai dengan tanggung jawab khusus mereka dan dipandu langkah demi langkah melalui tes sesuai dengan ISO 178.

  • Semua nilai karakteristik dan pengaturan yang ditetapkan dalam standar ISO 178 disertakan dalam program pengujian standar dengan jaminan kesesuaian standar. Perangkat lunak pengujian memandu pengguna melalui pengujian langkah demi langkah.
  • Pengguna hanya melihat langkah-langkah yang harus mereka lakukan, yang ditetapkan melalui fitur manajemen pengguna.
  • Dimensi spesimen untuk ISO 178 ditransmisikan secara langsung ke perangkat lunak pengujian melalui koneksi mikrometer dan kaliper digital, menghemat waktu dan menghilangkan kesalahan.
  • testXpert membantu Anda mencapai efisiensi pengujian yang maksimal. Anda dapat menguji hingga 30% lebih cepat.

perangkat lunak pengujian testXpert

Mempertahankan gambaran umum yang cepat dan bebas dari kesalahan

  • Melalui interface terstandarisasi, tugas pengujian dengan cepat terbaca dari sistem ERP atau QS Anda tanpa kesalahan dan hasilnya dikirimkan kembali setelah pengujian. Hal ini menghemat waktu dalam proses transmisi dan mencegah terjadinya kesalahan.
  • Melalui akses terpusat ke semua data pengujian melalui testXpert Analytics, evaluasi dapat dilakukan pada nilai karakteristik dari seri pengujian yang berbeda. Juga melampaui ISO 178: Modulus tarik, modulus flexural, kekuatan tarik, kekuatan impak berlekuk, laju aliran, dan nilai karakteristik lainnya dapat dengan mudah direproduksi dan dievaluasi.
  • Dengan fitur Analisis Tren kami, Anda memiliki kemampuan untuk mengenali penyimpangan jangka panjang dengan opsi evaluasi jangka panjang yang sederhana.

Uji tikungan 3 titik untuk ISO 178

Bersamaan dengan akurasi dimensionalnya, fitur utama dari flexure test kit adalah penyelarasan yang akurat. Penopang harus tepat sejajar satu sama lain dan dengan dadu. Pada kurva tegangan-regangan, kesalahan sudut dapat menciptakan kaki kurva, yang secara signifikan dapat memalsukan penentuan modulus. Penyangga yang dapat disesuaikan dan pengukur yang dirancang dengan baik membuat tugas ini jauh lebih mudah. Centering stop pada penyangga memudahkan posisi spesimen dengan presisi.

Keunggulan dan fitur alat uji kelenturan 3 titik ZwickRoell

alat uji kelenturan 3 titik dengan pengukur jarak hingga ISO 178:

  • Dengan alat uji kelenturan dari ZwickRoell, pengujian dapat dilakukan hingga kekuatan maksimum 20 kN. Defleksi maksimum adalah 36 mm.
  • Apabila menggunakan pengukur jarak untuk mengatur rentang landasan dan penghentian pemusatan, alat uji kelenturan dapat diatur sesuai dengan standar ketika menguji ISO 178 dan ASTM D790.
  • Berdasarkan dengan ISO 178 untuk uji bending 3 titik, jarak anvil adalah 64 mm untuk jari-jari landasan dan cetakan 5 mm dan lebar landasan 40 mm.
  • Anvil dapat disejajarkan pada jarak yang tepat dari satu sama lain dan sumbu penyangga, serta berada di tengah-tengah cetakan.
  • Perhentian pemusatan pada alat uji kelenturan dapat dengan mudah disesuaikan dan diposisikan dengan menggunakan pengukur jarak sesuai dengan lebar spesimen 10 mm (ISO 178) dan 12.7 mm (ASTM D790).

ISO 178 - Solusi ZwickRoell untuk pengukuran defleksi

Hasil uji tekukan 3 titik pada ISO 178 menunjukkan perilaku material, khususnya di dekat permukaan spesimen. Defleksi yang diukur kira-kira empat kali lebih besar daripada ekstensi dalam uji tarik.

  • Dengan mengacu pada persyaratan untuk pengukuran defleksi sesuai dengan pengujian Tipe III, mesin uji ZwickRoell dapat mengimbangi deformasi kerangka beban, sel beban, dan alat uji kelenturan menggunakan perangkat lunak pengujian testXpertkami. Hal ini memungkinkan pengukuran yang cukup akurat melalui monitor crosshead travel dari mesin uji. Oleh karena itu, pengoperasian mesin menjadi sederhana, terutama untuk tujuan pengendalian kualitas.
  • Jika diperlukan tingkat reproduktifitas yang tinggi, seperti halnya untuk uji tipe IV hingga ISO 178, kami sarankan untuk menggunakan ekstensometer yang memfasilitasi defleksi bebas beban di bawah spesimen. ZwickRoell menawarkan lengan sensor untuk uji kelenturan yang dapat digunakan dengan ekstensometer otomatis makroXtens atau multiXtens, alih-alih lengan sensor tarik.

Load frame untuk uji tikungan 3 titik ke ISO 178

Untuk melakukan uji tikungan 3 titik ke ISO 178, kamu dapat menggunakan mesin pengujian universal zwickiLine, ProLine dan AllroundLinekami.

Uji tikungan 3 titik otomatis untuk ISO 178

Khususnya apabila menyangkut spesimen dalam jumlah besar, pengujian ini menyita banyak tenaga. Sistem pengujian untuk pengujian otomatis pada plastik meringankan personel laboratorium yang berkualifikasi dari tugas-tugas rutin ini, sehingga mereka dapat melakukan tugas yang lebih kompleks, seperti interpretasi dan penilaian data, evaluasi bahan baru, atau kegiatan penelitian lainnya.

Salah satu Sistem pengujian otomatis ami roboTest N, roboTest L dan roboTest R dapat digunakan untuk pengujian tikungan 3 titik secara otomatis sesuai ISO 178.

Perbandingan sistem pengujian otomatis kami untuk plastik Meminta konsultasi

Informasi lebih lanjut tentang sistem pengujian otomatis kami untuk uji pembengkokan ke ISO 178

Jika Anda mencari solusi optimal untuk setiap kebutuhan Anda, silakan hubungi pakar industri kami.

Hubungi pakar industri kami.

Kami akan dengan senang hati mendiskusikan kebutuhan Anda.

Hubungi kami

Unduhan

Name Type Size Download
  • Informasi produk: Alat Uji Kelenturan 3 titik PDF 246 KB
  • Brosur Industri: Plastik & Rubber PDF 9 MB
