試験方法
- ビッカース
- ヌープ
- ブリネル
試験荷重
- 0.00025 – 62.5 kgf
バーション
- 手動試験片ポジショニング
- 全自動
- 全自動＆オーバービューカメラ
- 全自動＆オーバービューカメラ＆リニアスライド
- PCとディスプレイなしのLiteバージョン
規格
- ISO 6506
- ISO 6507
- ISO 4545
- ASTM E384
- ASTM E92
- ASTM E10
Overview of the DuraScan hardness tester
- DuraScan マイクロ硬度計は、さまざまな試験タスクを解決するのに理想的であり、硬さ試験のための効率的なラボのパートナーになります。現在の標準仕様に準拠したテンプレートとヘルプ設定を使用することで、さまざまなアプリケーションがカバーされます。硬度値は、さまざまな材料と形状に対して決定されます。鋼、アルミニウム、焼結部品、銅、および他の多くの材料で、平らな表面、チューブ、さらには球体の形で試験を実行します。
- 全てのビッカース、ヌープ、ブリネルの試験タスクを0.25gから62.5kgの負荷範囲で実行できる、DuraScan シリーズは、高レベルの効率、柔軟性、およびプロセスの信頼性を備えています。DuraScan10 / 20 は、シンプルなアプリケーションの半自動硬さ試験機として理想的です。全自動 DuraScan 50 / 70 / 80 モデルは複雑で幅広いレンジの試験タスクに最適です。くぼみパラメータの設定から硬度値の表示までのテストシーケンス全体が常に完全に自動化されており、オペレーターの影響を最大限に排除します。
Video: DuraScan Micro Hardness Tester Applications
単一のビッカース試験ポイントから全自動CHD（ケース硬度深さ）試験まで

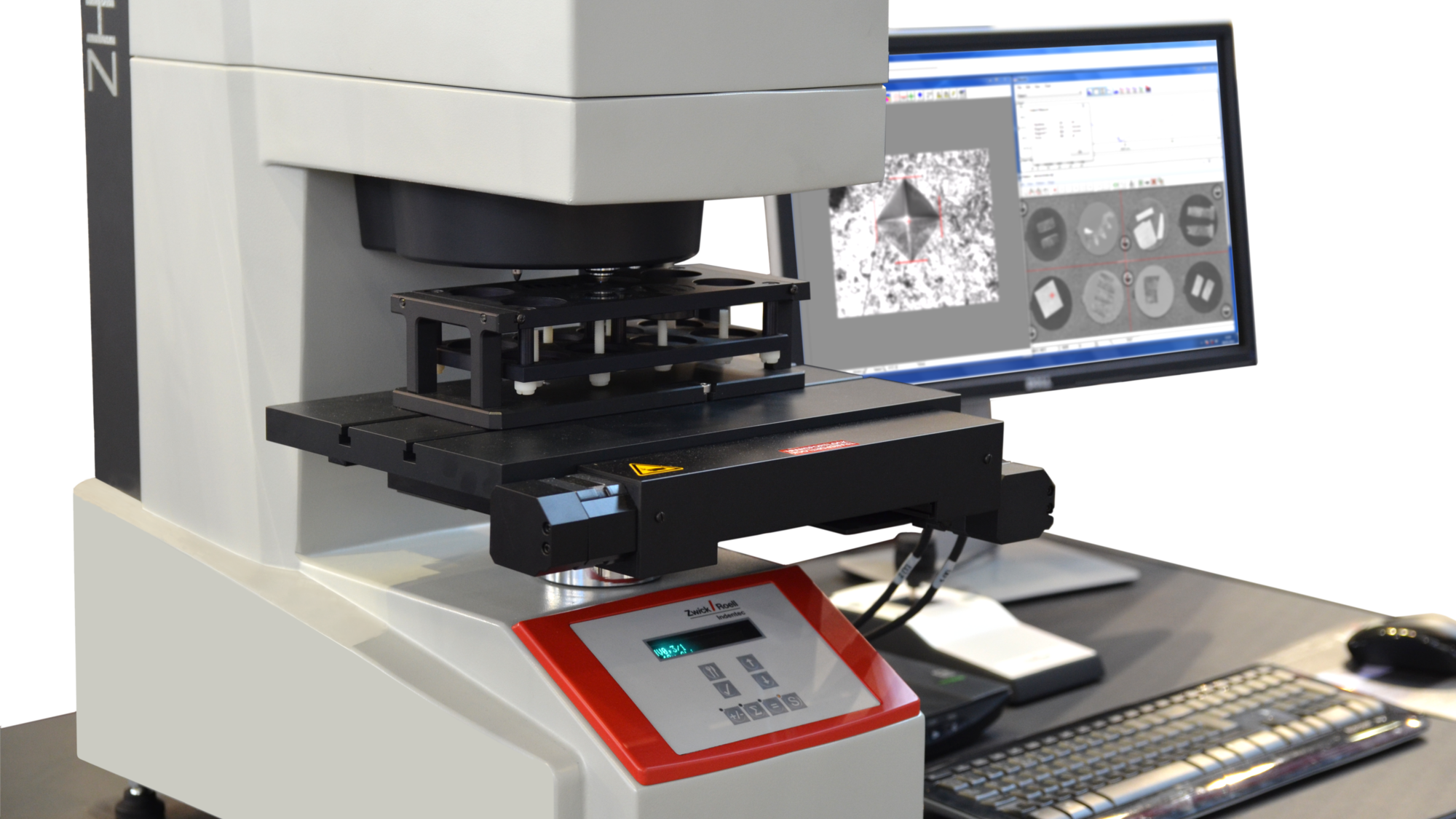

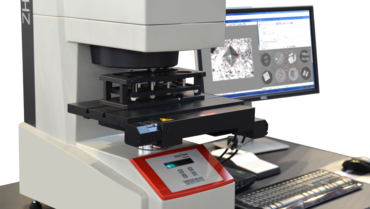

- 簡単で効率的な操作は、当社の硬さ試験機の開発においての焦点を置いており、便利な支援と実用的な自動化機能を提供する硬さ試験ソフトウェアによってサポートされています。
- 全てのビッカース、ヌープ、ブリネルの試験タスクを0.25gから62.5kgの負荷範囲で実行できるDuraScan シリーズは、高レベルの効率、柔軟性、およびプロセスの信頼性を備えています。
現在の基準による硬度試験
- Our hardness testing machines support a wide load range for the Vickers, Brinell and Knoop test methods. All methods are covered with the ISO 6506 / ASTM E10, ISO 6507 / ASTM E384, ASTM E92 and ISO 45452 standards. With the option to extend the load range from 0.25 g to 10 g, we surpass the limits of the standards, giving you access to experimental hardness testing.
- どの方法でも、お客様の試験片は最高レベルの精度で検査されます。
- 自動化された試験点評価とくぼみの簡単な再測定により、硬さ試験がこれまで以上に効率的かつ正確になります。
さまざまな素材や形状の硬さを試験

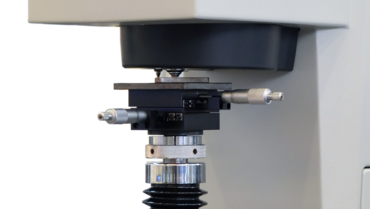

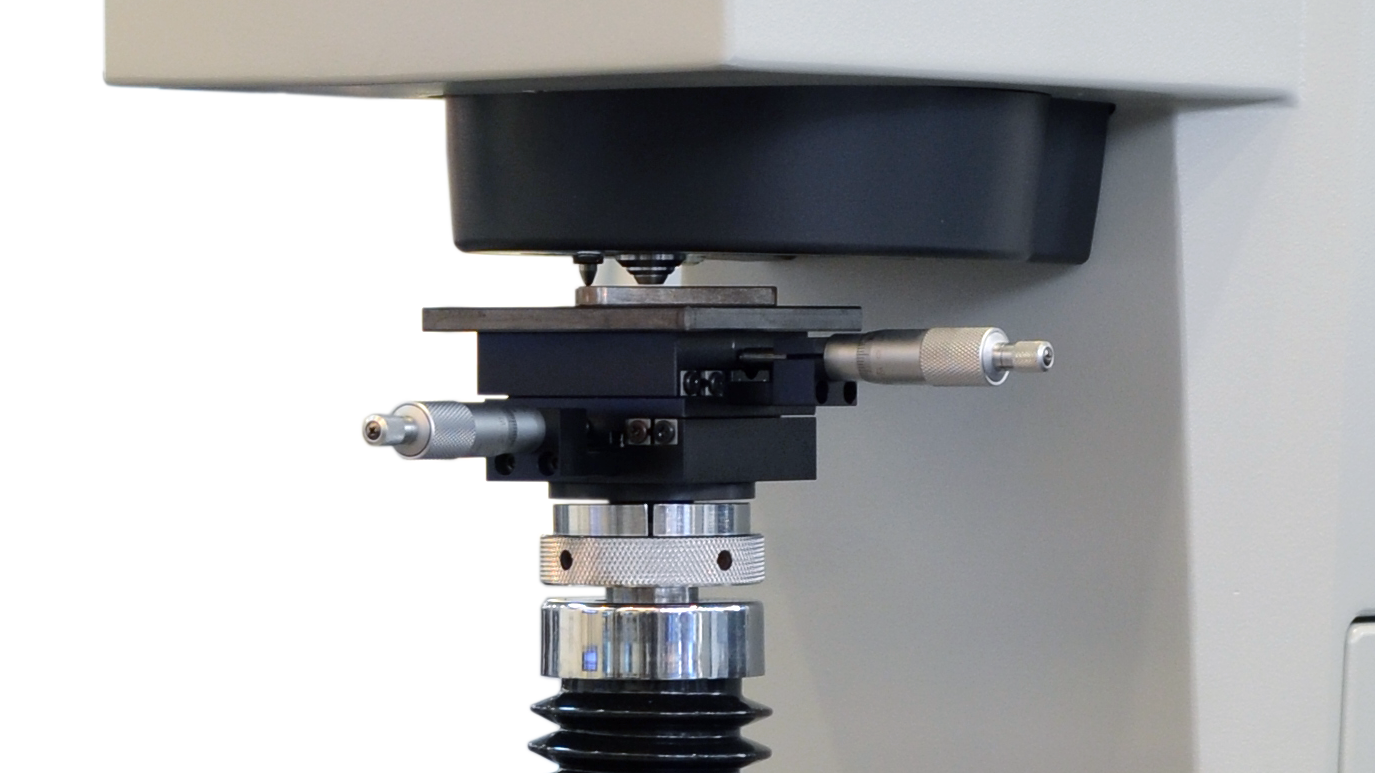

- Whether steel, aluminum, copper, brass, tin, gold, anodized layers, ceramics, glass or plastics. Our micro and small load hardness tester produces precise test results with the appropriate method. With the use of dedicated grips for embedded specimens, several components can be subjected to hardness testing simultaneously. Plane parallel work pieces can be placed directly on the worktop of the machine. Special specimen fixtures such as collet chucks or vises also provide the necessary support for round or complex components without embedment.
当社の硬度計は、試験片の形状や材質に関係なく、正確で信頼性の高い硬度値を保証します。
硬さ試験方法 – 適切な試験方法により深く見通す
ビッカース、ヌープ、およびブリネルを使用すると、0.25 g から 62.5 kg の荷重範囲で試験タスクを実行できます。試験する試験片の硬度と選択した方法に応じて、さまざまなレンズが試験のくぼみを拡大します。

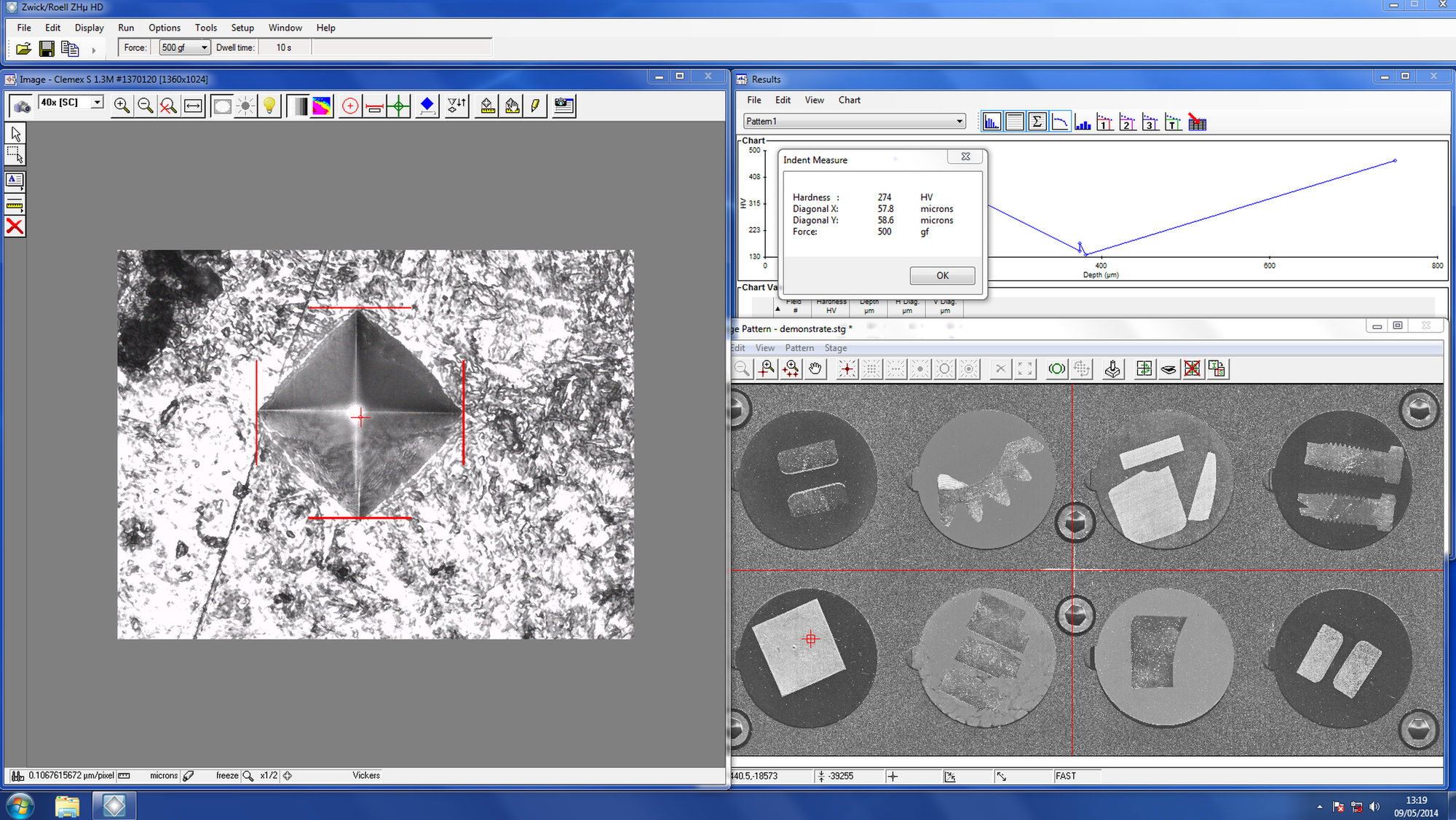

硬度測定値は、高解像度で画面に表示されます。試験のくぼみのキャプチャされた画像は非常にシャープです。
規格に基づいて、結果を他の試験方法に変換することもできます。
DuraScan - 信頼できる結果と高い投資収益率
- DuraScan 硬さ試験機への投資は、ラボのコストを大幅に削減します。試験タスクの迅速な準備、同一部品のテンプレートの保存機能、自動化された多くのプロセス、および完全に自動化された試験プロセスにより、硬さ試験の操作時間が短縮され、お客様は日常的にコストを節約できます。直感的でユーザーガイドなソフトウェアプラットフォームにより、プログラムと信頼性の高い操作に慣れるのに時間がかかりません。
- 当社の機器の高い精度により、信頼できる結果が保証されます。マイクロ硬度計のすべての詳細は、絶対的な精度と再現性を確保するために開発されました。いつでも、追跡可能な方法で文書化された試験結果にアクセスできます。
DuraScanのバージョン比較
| DuraScan 10 Lite | DuraScan 20 Lite | DuraScan 10 | DuraScan 20 | DuraScan 50 | DuraScan 70 | DuraScan 80 | |
 |  |  |  |  | |  | |
| 負荷範囲 | 0.00025- 62.5 kg | 0.00025- 62.5 kg | 0.00025- 62.5 kg | 0.00025- 62.5 kg | 0.00025- 62.5 kg | 0.00025- 62.5 kg | 0.00025- 62.5 kg |
| 測定タレット | 手動 | 手動 | 手動 | モーター駆動 | モーター駆動 | モーター駆動 | モーター駆動 |
| ディスプレイ | PC with monitor (not included) | PC with monitor (not included) | Display | Display | モニター付きの外付けPC | モニター付きの外付けPC | モニター付きの外付けPC |
| 自動化のレベル | 半自動 | 半自動 | 半自動 | 半自動 | 全自動 | 全自動 | 全自動 |
| ソフトウェア | ecos ワークフロー Touch | ecos ワークフロー Touch | ecos ワークフロー Touch | ecos ワークフロー Touch | ecos ワークフロー Pro | ecos ワークフロー Pro | ecos ワークフロー Pro |
| コンポーネントの配置 | - | 手動クロススライド | - | 手動クロススライド | リニアテーブル | リニアテーブル | ラージリニアテーブル |
| オーバービュー カメラ | - | - | - | - | - | ✓ | ✓ |
| 負荷範囲 | 0.098 ...612.9 N (0.01 ...62.5 kg) |
| optionaler Lastbereich | 0.002452 ...612.9 N (0.00025 ...62.5 kg) |
| Max.スピード、Z-軸 | 1.2 mm/sec から 20 mm/sec |
| 手動スピンドルによる位置決め精度 | - |
| 寸法 (WxDxH) | 550 x 450 x 700 (mm) |
| 重量 | 85 キログラム |
| Max. 試験高さ | 260 mm |
| Elektrischer Anschluss | 110 ...230 V (PH, N, PE) |
| 電力周波数 | 50/60 Hz |
| 消費電力 | 120 W |
| 試験テーブル (W x D) | Ø 90 mm |
| 評価用カメラ分解能 | CMOSセンサー、12 Mpix |
| 室温（ISO/ASTMに対応） | +23℃ ± 5°C |
| 湿度 | Max. 70% (結露無し) |
| オペレーティングシステム | Windows 10/ 64 bit |
| 操作 | 外付けPC付き |
| Max. 試験片重量 | 50 キログラム |
| Protection to EN 60529 | IP20 |
| 負荷範囲 | 0.098 ...612.9 N (0.01 ...62.5 kg) |
| optionaler Lastbereich | 0.002452 ...612.9 N (0.00025 ...62.5 kg) |
| Max.スピード、Z-軸 | 1.2 mm/sec から 20 mm/sec |
| 手動スピンドルによる位置決め精度 | ± 0.01 mm |
| 寸法 (WxDxH) | 550 x 450 x 700 (mm) |
| 重量 | 85 キログラム |
| Max. 試験高さ | 235 mm |
| Elektrischer Anschluss | 110 ...230 V (PH, N, PE) |
| 電力周波数 | 50/60 Hz |
| 消費電力 | 120 W |
| 試験テーブル (W x D) | 135 mm x 135 mm |
| 評価用カメラ分解能 | CMOSセンサー、12 Mpix |
| 室温（ISO/ASTMに対応） | +23℃ ± 5°C |
| 湿度 | Max. 70% (結露無し) |
| オペレーティングシステム | Windows 10/ 64 bit |
| 操作 | 外付けPC付き |
| Max. 試験片重量 | 50 キログラム |
| Protection to EN 60529 | IP20 |
| 負荷範囲 | 0.098 ...612.9 N (0.01 ...62.5 kg) |
| optionaler Lastbereich | 0.002452 ...612.9 N (0.00025 ...62.5 kg) |
| Max.スピード、Z-軸 | 1.2 mm/sec から 20 mm/sec |
| 手動スピンドルによる位置決め精度 | - |
| 寸法 (WxDxH) | 550 x 450 x 700 (mm) |
| 重量 | 85 キログラム |
| Max. 試験高さ | 260 mm |
| Elektrischer Anschluss | 110 ...230 V (PH, N, PE) |
| 電力周波数 | 50/60 Hz |
| 消費電力 | 120 W |
| 試験テーブル (W x D) | Ø 90 mm |
| 評価用カメラ分解能 | CMOSセンサー、12 Mpix |
| 室温（ISO/ASTMに対応） | +23℃ ± 5°C |
| 湿度 | Max. 70% (結露無し) |
| オペレーティングシステム | Windows 10/ 64 bit |
| Max. 試験片重量 | 50 キログラム |
| Protection to EN 60529 | IP20 |
| 負荷範囲 | 0.098 ...612.9 N (0.01 ...62.5 kg) |
| optionaler Lastbereich | 0.002452 ...612.9 N (0.00025 ...62.5 kg) |
| Max.スピード、Z-軸 | 1.2 mm/sec から 20 mm/sec |
| 手動スピンドルによる位置決め精度 | ± 0.01 mm |
| 寸法 (WxDxH) | 550 x 450 x 700 (mm) |
| 重量 | 85 キログラム |
| Max. 試験高さ | 235 mm |
| Elektrischer Anschluss | 110 ...230 V (PH, N, PE) |
| 電力周波数 | 50/60 Hz |
| 消費電力 | 120 W |
| 試験テーブル (W x D) | 135 mm x 135 mm |
| 評価用カメラ分解能 | CMOSセンサー、12 Mpix |
| 室温（ISO/ASTMに対応） | +23℃ ± 5°C |
| 湿度 | Max. 70% (結露無し) |
| オペレーティングシステム | Windows 10/ 64 bit |
| Max. 試験片重量 | 50 キログラム |
| Protection to EN 60529 | IP20 |
| 負荷範囲 | 0.098 ...612.9 N (0.01 ...62.5 kg) |
| optionaler Lastbereich | 0.002452 ...612.9 N (0.00025 ...62.5 kg) |
| ポジション精度 | ± 0.0035 mm |
| ガラススケールによる位置決め精度 | ＜ 0.25 µm |
| 寸法 (WxDxH) | 550 x 450 x 700 (mm) |
| 重量 | 87 キログラム |
| Max. 試験高さ | 260 mm |
| Elektrischer Anschluss | 110 ...250 V (PH, N, PE) |
| 電力周波数 | 50/60 Hz |
| 消費電力 | 120 W |
| 試験テーブル (W x D) | 200 x 150 mm |
| 評価用カメラ分解能 | CMOSセンサー、12 Mpix |
| 室温（ISO/ASTMに対応） | +23℃ ± 5°C |
| 湿度 | Max. 70% (結露無し) |
| オペレーティングシステム | Windows 10/ 64 bit |
| Max. 試験片重量 | 50 キログラム |
| Protection to EN 60529 | IP20 |
| オーバービュー カメラ | DuraScan 70のみ |
| 負荷範囲 | 0.098 ...612.9 N (0.01 ...62.5 kg) |
| optionaler Lastbereich | 0.002452 ...612.9 N (0.00025 ...62.5 kg) |
| ポジション精度 | ± 0.0035 mm |
| ガラススケールによる位置決め精度 | ＜ 0.25 µm |
| 寸法 (WxDxH) | 700 x 450 x 700 (mm) |
| 重量 | 98 キログラム |
| Max. 試験高さ | 260 mm |
| Elektrischer Anschluss | 110 ...250 V (PH, N, PE) |
| 電力周波数 | 50/60 Hz |
| 消費電力 | 120 W |
| 試験テーブル (W x D) | 300 x 150 mm |
| 評価用カメラ分解能 | CMOSセンサー、12 Mpix |
| 室温（ISO/ASTMに対応） | +23℃ ± 5°C |
| 湿度 | Max. 70% (結露無し) |
| オペレーティングシステム | Windows 10/ 64 bit |
| Max. 試験片重量 | 50 キログラム |
| Protection to EN 60529 | IP20 |
| オーバービュー カメラ | Yes |
DuraScan マイクロ硬度計のアクセサリー
When looking at the hardness tester in detail, you will clearly see the many hidden benefits resulting from our many years of development. The DuraScan is currently in its fifth generation and includes numerous improvements, which are a result of decades of feedback provided by our customers. Today, we continue using the latest technology on our machines to maintain our position as pioneer in the hardness tester market.
レンズ
DuraScan 用のレンズを幅広く取り揃えています。
ブリネルスマートライト
ブリネル圧痕のより良い評価のために
長距離レンズ
圧子
サンプルホルダー
3-jaw chuck
バイス
ハンドヘルドスキャナ
アダプター
