Was ist ALEX?
Unsere automatisierte Prüflösung ALEX ist eine preisgünstige und besonders kompakte Automatisierungslösung, die in jedes Labor passt. Der Roboterarm ist direkt an die Materialprüfmaschine zwickiLine oder AllroundLine angebaut, wodurch die Grundfläche nahezu vergleichbar ist zu der einer rein manuellen Prüfmaschine.
ALEX kann bereits ab einer Seriengröße von 10 Proben eingesetzt werden. Das Probenmagazin wird direkt vor der Prüfmaschine platziert und bietet Platz für bis zu 60 Proben.
Die automatisierte Prüflösung ALEX ist speziell konzipiert für folgende Anwendungen:
- Zugversuche an Kunststoffen nach ISO 527/ASTM D638
- Biegeversuche an Kunststoffen nach ISO 178

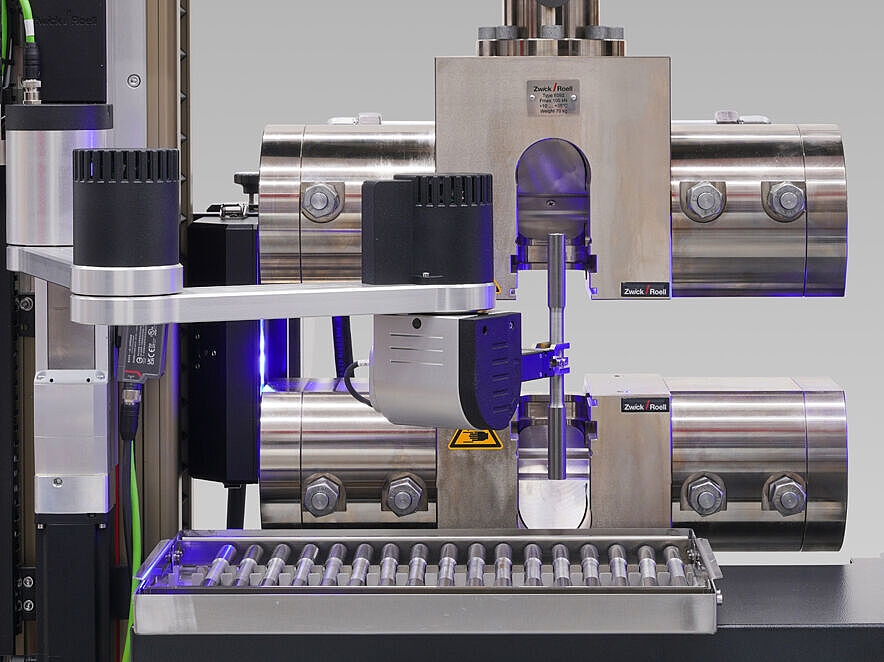

- Zugversuche an Metallen (Flachproben & Rundproben) nach ISO 6892/ASTM E8
- Zugversuche an Gummi nach ISO 37/ASTM D412
Mit ALEX bieten wir genaue und vergleichbare Prüfergebnisse bei minimalem Aufwand. Das Automatisierungssystem reduziert die Einflüsse des Bedieners auf den Test und entlastet qualifiziertes Laborpersonal von monotonen Aufgaben.
Wenn Sie von diesen Vorteilen profitieren möchten, aber herkömmliche Automatisierungssysteme sowohl zu teuer als auch nicht flexibel genug sind, dann ist unsere automatisierte Prüflösung ALEX genau das Richtige!
Das kleinste automatisierte Prüfsystem von ZwickRoell benötigt 1 m²
ALEX kann nun auch auf der Einsäulen-Prüfmaschine zwickiLine eingesetzt werden und ist dabei für Zug- und Biegeversuche an Kunststoffen und Elastomeren bis 5 kN ausgelegt. Neben dem vollautomatischen Prüfablauf bleibt die manuelle Nutzung der Prüfmaschine jedoch möglich. Der Wechsel zwischen automatischem und manuellem Betrieb kann schnell erfolgen. Damit können Labore wiederkehrende Serienprüfungen automatisieren und die zwickiLine zugleich für manuelle Prüfaufgaben einsetzen. Diese Kombination ermöglicht einen unkomplizierten Einstieg in automatisierte Prüfabläufe, ohne die Einsatzmöglichkeiten für manuelle Prüfungen einzuschränken.
Kompakter Aufbau für bestehende Laborstrukturen
Mit einer Stellfläche von 1 m² ist ALEX auf einen geringen Platzbedarf ausgelegt. Damit lässt sich die Automatisierung auch dort einsetzen, wo Laborfläche begrenzt ist. Der kompakte Aufbau verbindet automatisierte Prüfabläufe mit der Möglichkeit, die zwickiLine weiterhin manuell zu nutzen. So adressiert ALEX zwei zentrale Kundenbedürfnisse in der Kunststoffprüfung: wiederkehrende Prüfaufgaben zu automatisieren und dabei die vorhandene Laborfläche optimal zu nutzen. Qualifizierte Laborfachkräfte werden von repetitiven Tätigkeiten entlastet und stehen für andere Aufgaben zur Verfügung.
Videos zum ALEX - the automated lab expert
Vorteile des ALEX
- Manuelle Versuche sind jederzeit möglich. Das “Parken” des Roboterarms ermöglicht dem Bediener einfachen Zugang zur Materialprüfmaschine.
- Das automatische Querschnittsmessgerät reduziert Bedienereinflüsse bei der Probenvermessung.
- Qualifiziertes Laborpersonal wird von Routinetätigkeiten entlastet und steht für komplexere Aufgaben zur Verfügung.
- Mit der Automatisierungssoftware autoEdition SmartWizard kann der automatische Prüfablauf schnell und einfach an neue Anforderungen angepasst werden.
Querschnittsmessung mit ALEX
Die Messung des Probenquerschnitts ist eine zentrale Voraussetzung in der Materialprüfung, da viele wichtige Kennwerte auf die tatsächlich belastete Querschnittsfläche bezogen werden. Kennwerte wie Zugfestigkeit, Streckgrenze oder Elastizitätsmodul können nur auf Basis der Querschnittsmessung zuverlässig bestimmt werden. Bereits geringe Abweichungen beeinflussen die Berechnung und damit die Aussagekraft der Prüfergebnisse. Aus diesem Grund ist die präzise Vermessung der Probe in den relevanten Prüfnormen fest verankert.
- Kompaktes Querschnittsmessgerät CMU-1
Das CMU-1 ist eine kompakte Messeinheit für Kunststoffproben und wird direkt am Lastrahmen montiert. Das Querschnittsmessgerät misst formstabile Proben mit einem einzelnen Messtaster. Die Positionierung und Ausrichtung der Probe erfolgt durch das Prüfsystem ALEX. Über die Konfigurationsoberfläche SmartWizard kann ausgewählt werden, ob eine Einfachmessung oder Dreifachmessung durchgeführt werden soll. Die kompakte Bauweise erleichtert die Integration auch in bestehende automatisierte Prüfsysteme.
- Geschlossenes Querschnittsmessgerät CMU-4
Das Querschnittsmessgerät ermöglicht die präzise Vermessung formstabiler Proben aus Metall, Kunststoff, Composites und weiteren Werkstoffen. Kern des Systems ist ein geschlossener Messrahmen mit vier inkrementellen Messtastern. Breite und Dicke der Probe werden jeweils durch zwei Sensoren differentiell erfasst. Eine Zentrierung in Dickenrichtung sorgt für die korrekte Ausrichtung der Probe während der Messung. Auch beim CMU-4 kann über die Konfigurationsoberfläche SmartWizard ausgewählt werden, ob eine Einfachmessung oder Dreifachmessung durchgeführt werden soll.
- Dickenmessgerät
Bei Elastomeren wird häufig nur die Dicke gemessen, da die Proben sehr weich und verformbar sind. Eine mechanische Querschnittsmessung mit Tastern könnte die Probe bereits während der Vermessung zusammendrücken und dadurch das Ergebnis beeinflussen. Die Dickenmessung erfolgt deshalb mit einem speziell angepassten Messtaster, um die Probe möglichst wenig zu verformen. Es wird eine Einfachmessung oder Dreifachmessung durchgeführt.
Eine neue Ära des automatisierten Prüfens – Automatisierungssystem ALEX
In dieser Webinar Aufzeichnung erhalten Sie alle Informationen zu unserer wirtschaftlichen und kosteneffizienten Automatisierung ALEX.
Automatisierungssoftware autoEdition3
Das Herzstück des Roboter-Prüfsystems ist die Automatisierungssoftware autoEdition3. Die Software steuert, regelt und kontrolliert alle automatischen Abläufe, Komponenten und Geräte.
Im Zusammenspiel mit der Prüfsoftware testXpert liefert die Automatisierungssoftware autoEdition3 nachvollziehbare und manipulationssichere Ergebnisse. Durch die konsequente Fortsetzung des Look-And-Feel der Oberfläche von testXpert erlebt der Anwender bereits beim Start von autoEdition3 die Vorteile einer intuitiven Bedienung.
Konfigurationsoberfläche SmartWizard
Zu unserer automatisierten Prüflösung ALEX ist der Software-Assistent SmartWizard verfügbar, mit dem das Automatisierungssystem ALEX selbständig vom Bediener an geänderte Probenformen oder Ablaufsequenzen angepasst werden kann.
Er bietet die Freiheit und Flexibilität, die man braucht, um in unserer sich schnell verändernden Welt erfolgreich zu sein.
Lassen Sie Ihr Prüfsystem lernen!
