Proprietà di trazione e resistenza allo strappo, provino a pantalone secondo ISO 1798

ASTM D3574-E, ISO 8067, ASTM D3574-F e regolamentazioni aziendali

Le prove di trazione determinano le varie proprietà di trazione su un provino definito in condizioni ambientali specifiche. Oltre a registrare un diagramma sforzo-deformazione, l'attenzione si concentra sulla determinazione della resistenza alla trazione e della deformazione a rottura.

Questo metodo è usato per comparare materiali nel controllo qualità.

Proprietà di trazione Standard per le proprietà di trazione Resistenza allo strappo Standard per la resistenza allo strappo Sistemi di prova Brochure materie plastiche

ISO 1798 provini e dimensioni

L0Base di misura
L Distanza morsa/morsa
l1 Lunghezza della sezione parallela stretta/diametro interno
l2 Distanza tra le sezioni parallele larghe
l3 Lunghezza totale / diametro esterno
b2 Larghezza del provino nell'area della spalla
b1Larghezza del provino nell’area della base di misura
h Spessore provino

ISO 1798 definisce due forme di provino dumbbell, tipo 1 e 1A. Lo spessore (h) deve essere compreso tra 10 e 15 mm in ciascun caso.

  • Il provino di tipo 1 secondo ISO 1798 misura 152 mm x 25 mm x 10 mm - 15 mm (lunghezza l3 x larghezza b2 x spessore h). La base di misura L0 deve essere di almeno 25 mm e 50 mm al massimo.
  • Il provino di tipo 1A secondo ISO 1798 misura 120 mm x 25 mm x 10 mm - 15 mm con una base di misura L0 di 40 mm massimo.

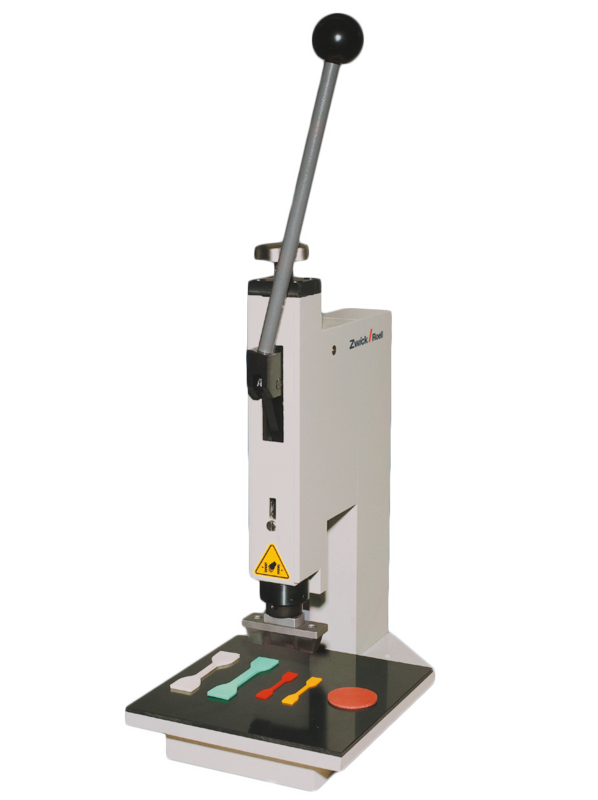

I provini sono solitamente ricavati dal pezzo finito o da un pannello e devono essere realizzati utilizzando un dispositivo di taglio definito con precisione nello standard. Questo dispositivo deve essere affilato e privo di intagli per evitare che il provino presenti bordi sfilacciati. ZwickRoell offre presse di taglio con lame standard, ognuna è dotata di eiettore per evitare possibili rischi per l'operatore durante la rimozione del provino.

La preparazione e il condizionamento del materiale espanso o del campione in schiuma da testare devono essere conformi alla norma ISO 23529.

Proprietà di trazione

  • In questi test i provini sono ricavati normalmente da parti finite o lastre. ZwickRoell offre fustellatrici con lame standard, ognuna è dotata di eiettore per evitare possibili rischi per l'operatore durante la rimozione del provino.
  • La sezione trasversale del provino deve essere determinata prima dell'inizio del test. La larghezza viene normalmente dedotta dalle dimensioni del punzone di taglio, mentre lo spessore viene misurato utilizzando una superficie di pressione definita, ad esempio secondo la ISO 1923. Anche per questo, possiamo offrire strumenti di misurazione speciali.
  • Per afferrare il provino sono disponibili un'ampia gamma di afferraggi pneumatici o meccanici. Il provino deve essere afferrato in modo tale da essere tenuto saldamente nell'area della spalla e da non subire fratture in prossimità del punto di presa. Il nostro laboratorio ZwickRoell è a disposizione per aiutarti a scegliere gli afferraggi e gli inserti più corretti.
  • Per misurare la deformazione a rottura, ZwickRoell offre estensimetri meccanici e ottici, i quali registrano l'estensione del provino nella base di misura definita. La funzione di questi estensimetri è in gran parte automatica. Quando si utilizza un estensimetro meccanico, è necessario assicurarsi che il peso e le forze di attrito dello stesso rimangano bassi rispetto alle forze misurate. Se si utilizzano estensimetri ottici, è importante che il provino non venga danneggiato durante il processo di marcatura.

Calcolo e report dei risultati di prova affidabili secondo la norma ISO 1798

Il nostro software di prova testXpert supporta test efficienti e risultati affidabili attraverso:

  • Funzionamento semplice: inizia subito a eseguire le prove e diventa un utente testXpert mantenendo la massima sicurezza.
  • Prova efficienti e affidabili: approfitta dei risultati affidabili e della massima efficienza dei test.
  • Integrazione flessibile: testXpert è la soluzione ottimale per tutte le applicazioni e i processi: in poche parole, un flusso di lavoro più efficace.
  • Design a prova di futuro: software di prova per l'intero ciclo di vita, pronto per le tue attività di prova future!

Software di prova testXpert

Sei interessato ai test in conformità alla norma ISO 1798 e vuoi maggiori informazioni sui test sulle schiume soffici e le relative macchine di prova?

I nostri esperti sono qui per aiutarti.

Contattaci

Normative applicabili per questa prova

  • ASTM D3574 test E
  • BMW QV 52009 – Parte 1
  • Daimler DBL 5452
  • Ford WSK - M99 P32 A
  • General Motors GMW 15471
  • ISO 1798
  • PSA D41 1050
  • Toyota TSM 7100G
  • VW PV 3410
