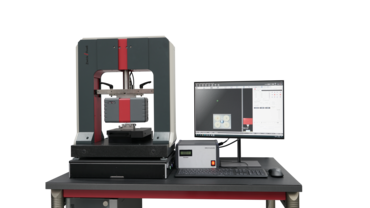

ZHN Nano çentikleyici

Metallerin ve endüstriyel aletlerin test edilmesi için ZHN nanoindenter

İnce tabakaların veya küçük yüzey alanlarının gerekli kuvvet ve yer değiştirme çözünürlüğü ile kapsamlı mekanik karakterizasyonu - yani ZHN Nanoindenters'ın uygulama alanı.

Avantajlar & özellikler

Test kavramının çeşitliliği ve esnekliği

Evrensel Nanomekanik Test Cihazı ZHN, ASMEC'in kanıtlanmış nanoindenter teknolojisinin daha da geliştirilmesidir. İlk kez, iki ölçme başlığını normal yönde (nanoindenter prensibi) ve yanal yöne (çizik test cihazı prensibi) birleştirir, her ikisi de birbirinden tamamen bağımsız olarak nanometre çözünürlüğü ile çalışır. İlk kez, daha fazla malzeme parametresinin önceden elde edilebildiği yanal kuvvet-yer değiştirme eğrileri ölçülebilir (uygulama örneklerine bakınız). Bu, yanal rijitliğin ve numunenin tamamen elastik yanal deformasyonlarının ölçümünü içerir.

Merkez tahrikli ve hassas 2 kolonlu yük çerçevesi, daha sert bir çerçeve yapısı sağlar. Ayrıca, gösterge ekseni tam olarak hareket ekseninde bulunur. Devrilme momenti yoktur ve ölçüm hataları hariç tutulmuştur. Cihaz sertliği 10⁶ N/m'den fazladır ve artık düzeltilmesi gerekmemektedir, bu da yüzey fonksiyonunun kalibrasyonunu çok daha kolay hale getirir.

Diğer üreticilerden gelen cihazların aksine, iki ölçüm başlığı hem çekme hem de basma çalışır, böylece titreşim üst üste binen girinti ve döngüsel yorulma testleri uygulanabilir.

Uygulama alanları

Yumuşak (polimer) den sert (elmas benzeri tabakalara) tabaka gelişimi
Çatlama veya plastik deformasyon için kritik gerilmelerin belirlenmesi
Araçlar ve çizilmeye karşı koruma için sert kaplamalar
Gözlük üzerinde koruyucu kaplamalar
Laklar ve sol-jel tabakaları
Kesitlerin sertlik profilinin otomatik ölçümü
Sensörler ve MEMS/NEMS için Nano katmanlar
Biyolojik malzemeler
Alaşımlarından Matriks etkileri (eşleme)
Seramik malzemeler ve kompozitler
İyon implantasyon yüzeyleri
Mikroelektronikte hasar analizi

ZHN ile "güvenli tarafta"

Bilimdeki uygulamalar değişiyor sıklıkla. ZHN "ile güvenli tarafta“: esneklik ve güvenilirlik sunan bir platform.

ZHN, tüm nano ve mikro aralık için buna sahiptir en yüksek sinyal ve gürültü oranı (106) mevcut tüm nanoindenters, normal ve yanal.
20 N ile Ölçme ucu Makro alanda aletli penetrant testine ek olarak, klasik Vickers-Sertlik testi ve Yorulma testleri gerçekleştirilebilir.
ZHN ile benzersizdirgerçek kuvvet ve yer değiştirme kontrolü. Ölçüm kafalarının yüksek bir yanal sertliği vardır - girintilerin değiştirilmesi son derece kolaydır ve kalibrasyon ve ölçüm doğruluğu etkilenmez.
Yanal Kuvvet Birimi (LFU)mükemmel uyguniçinçizik-, Aşınma ve çok eksenli testler: Yanal kuvvet yer değiştirme eğrileri, daha büyük kuvvetlerle bile aktif hale gelirile nm-çözümölçülmüş.

Test laboratuvarında optimum iş akışı

Butoplam Test sistemi,Workflow ve gereksinimleri bir aradaTest Laboratuvarı özelleştirilmiş.

Workflow kullanımı kolaylaştırır
Zamanlayıcı-işlevi de InspectorX"sessiz" zamanlarda ölçüm yapılmasını sağlar
ZHN ile zaman tasarrufu: benzersiz Mapping-Fonksiyon tek seferde topografyayı, sürtünme katsayısını ve penetrasyon modülünü ölçer
İçin muhafazaÇevresel etkilerin azaltılmasıölçüm sonucunda
Aktif titreşim yalıtımı ve daha özelplaka harici parazit kaynaklarını ayırmak için
Alternatif ölçüm başlığıgüvenlidepolama

Esnek ve modüler

Esneklik do Test sistemi ZHN çok yönlü uygulamaların yanı sıra modülerlik ve müteakip uyarlama seçenekleriyle de karakterize edilir.

EşsizTandem-Optik 2 Kameralı optik değerlendirme birimleri ile genişletilebilir (örn. WLI veya AFM). Bunlar test sistemine tamamen entegre edilmiştir.
Burobuste tasarımçeşitli girintilerin ve çenelerin entegrasyonunu sağlar.
Bir girintiyi değiştirmek benzersiz bir şekilde kolaydır.

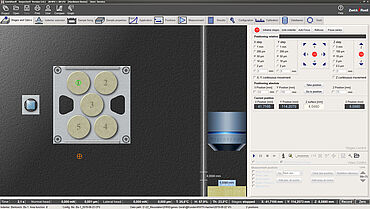

InspectorX modernyazılımlıgenel bakışTasarım ve uygulama modülleri

DIN EN ISO 14577'ye göre sertlik ve elastisite modülü

Ölçümler genellikle kuvvet kontrolü altında bir Berkovich indenter ile gerçekleştirilir. Çok hızlı ölçümler mümkündür, örneğin 10 s yük, 5 s bekletme süresi ve 4 s yükü hafifletme.

Ölçülebilir boyutları:
İndentasyon H_IT (H_V)
Marten sertliği HM veya HMs
Batıcı modül E_IT (Elastik modül)
Penetrasyon sürünme C_IT veya gevşeme R_IT
Elastik deformasyon fraksiyonunun penetrasyon çalışmasına oranı η_IT

Toplamda, 60'tan fazla boyut çıkartılabilinir.

Kapsamlı aksesuarlar

Geniş bir aksesuar yelpazesi esneklik ve modülerlik sağlar.

ZHN aksesuarlarına git

Teknik Genel Bakış

Aşağıdakilerden oluşan modüler yapı

Merkezi mil tahrikli, hassas kılavuzlu ve granit tabanlı 2 sütunlu gövde
Motorlu merkezi iş mili tahriki ve programlanabilir motorlu çapraz plaka
PCI-E eklenti kartı olarak 3 eksenli step motor kontrolü
2 kamera ve LED olay ışığı LED yeşil ile mikroskop
Cihaz ve ölçüm başlığı için kontrol elektroniği
20 N'ye kadar değiştirilebilir ölçüm başlığı
Kontrol ve değerlendirme yazılımı InspectorX
Otomatik odaklama için yazılım modülleri
SW Modül için geniş bir alan derinliğine sahip kompozit görüntülerden oluşan genel bakış görüntüsü

Ürün No.	1011428
Boyutlar (Y x G x D)	790 x 640 x 390	mm
Ağırlık	yaklaşık 105	kg
Elektrik gerilimi	230	V
Optik
İki video kameralı tandem mikroskop	1280 x 1024 piksel, USB 3,0 bağlantısı
Aydınlatma	yeşil LED, maks. Güç 1 W
Objektif	50 x¹ [ 5 x ]²
Çalışma mesafesi	0,38 / 10,6 ³ [ 10,6 ]	mm
Optik büyütme 23 '' (kamera 1/kamera 2)	1000 x / 3350 x [ 100 x / 335 x ]
Görüntü alanı (kamera 1 / kamera 2)	324 x 259 μm / 96 x 77 μm [ 3,2 x 2,6 mm / 0,97 x 0,77 mm ]
Piksel çözünürlük küçük/büyük (Kamera 1/Kamera 2)	254 nm / 76 nm [ 2540 nm / 760 nm ]
Masa sistemi
X-Masa yöntemi	100 mm, artış 50 nm
Y-Masa yöntemi	200 mm, artış 50 nm
Z-Masa yöntemi	70 mm, artış 10 nm
Maksimum numune boyutları (X x Y x Z)	80 x 80 x 60	mm
Bir çizik testinin maksimum uzunluğu	25⁴	mm

standart teslimat kapsamı dahil
Manuel değişmeli 5 x lens, bkz. Optik değişkenler
Uzun mesafe mercek, optik varyantları bakın
numune yüzeyinin düzgünlüğüne bağlı olarak

ZHN nano merkezi için uygulama alanları

DIN EN ISO 14577'ye göre sertlik ve elastisite modülü

Ölçümler genellikle kuvvet kontrolü altında bir Berkovich indenter ile gerçekleştirilir. Çok hızlı ölçümler mümkündür, örneğin 10 s yük, 5 s bekletme süresi ve 4 s yükü hafifletme.

Ölçülebilir boyutları:

İndentasyon H_IT (H_V)
Marten sertliği HM veya HMs
Batıcı modül E_IT (Elastik modül)
Penetrasyon sürünme C_IT veya gevşeme R_IT
Elastik deformasyon fraksiyonunun penetrasyon çalışmasına oranı η_IT

Toplamda, 60'tan fazla boyut çıkartılabilinir.

Mehr zum Härte und Elastizitätsmodul

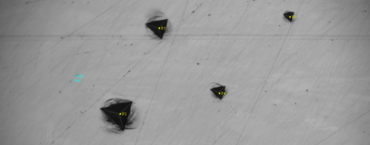

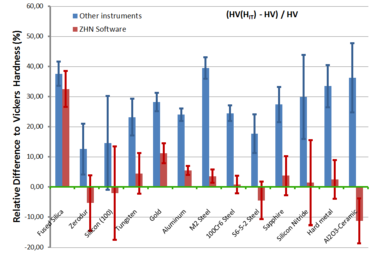

Vickers sertliği

Vickers sertliği, penetrasyon sertliğinden hesaplanabilir. Federal Malzeme Araştırmaları Enstitüsü'nün (BAM) geleneksel Vickers sertliği ile InspectorX algoritmaları kullanılarak hesaplanan H_IT tarafından dönüştürülen Vickers sertliği arasındaki 20 malzeme ile kapsamlı bir karşılaştırması, diğer yazılım paketleri için % 25-30'a karşılık < % 10'luk bir ortalama farklılık gösterdi.

[T. Chudoba, M. Griepentrog, International Journal of Materials Research 96 (2005) 11 1242 – 1246]

Mehr zur Vickershärte

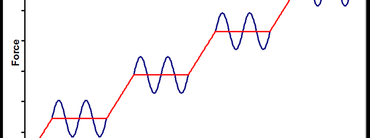

QCSM modülü ile derinliğe bağlı ölçümler

"Sürekli Sertlik Ölçme Yöntemi", ASMEC tarafından geliştirilen, sadece bir derinlik için kabartma eğrisi yardımı ile değil, penetrasyon işlemi sırasında birçok nokta için numunenin temas sertliğini belirlemeyi mümkün kılan yeni bir modüldür. Sonuç olarak, elastikiyetin sertliği ve modülü bir ve aynı numune yerinin derinliğine bağlı olarak belirlenebilir. Ek olarak, ölçümün hassasiyeti düşük kuvvetlerde artırılır, böylece çok küçük kuvvetler ve penetrasyon derinlikleri için bile sertlik değerleri belirlenebilir. QCSM modülü ile, yük artışı kısa bir süre (1 - 4 s) için durdurulur ve piezo voltajı sinüzoidal bir salınım üzerine bindirilir. Diğer yöntemlerden farklı olarak, kuvvet veya yer değiştirme genliği doğrudan verilmez. Kilitleme filtresi, titreşimlerin genliğini ve fazını belirler.

Mehr zum QCSM-Modul

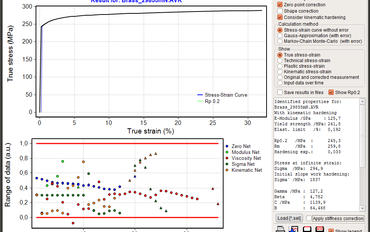

Nöronal bağlantı ile gerilme-şekil değiştirme eğrisi hesaplaması

Karlsruhe Araştırma Merkezi ile işbirliği içinde, metallerin tam gerilme-uzama eğrisinin bilyalı girintilerin izlenimlerinden belirlenmesini sağlayan bir yöntem geliştirilmiştir. Parametre tanımlama için sinir ağlarının kullanımına dayanır ve kinematik sertleşmeyi de dikkate alır.

Mehr zur Spannungs-Dehnungs-Kurven-Berechnung

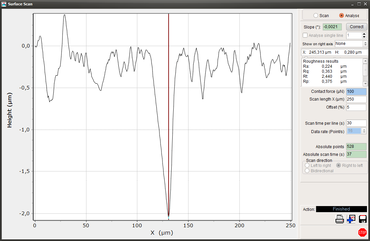

Yükseklik profillerinin belirlenmesi

Yüzeyin taramaları, X-doğrultusundaki yanal kuvvet birimi (LFU) ile nm-çözünürlükte ve LFU'suz μm-çözünürlüklü XY-tabloları ile gerçekleştirilebilir. R_a, R_q veya R_t gibi pürüzlülük değerleri belirlenir.

Mehr zur Ermittlung von Höhenprofilen

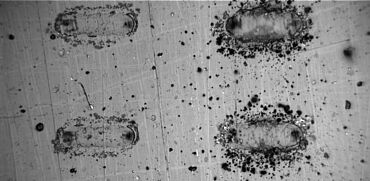

Mikro aşınma testleri

140 upm'ye kadar amplitüdler ile salınım aşınma testleri yapılabilir.

Mehr zum Mikro-Verschleißtests

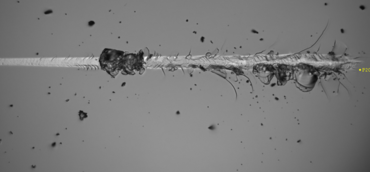

Silikonda mikro çizik testi, Fmax 500 mN

Çizik testleri

Testler tipik olarak 5 ila 10 mikron yarıçapı arasında küresel pikler ile gerçekleştirilir. Böylece, maksimum germe genellikle alt tabakada bulunur. Yüzeyin çoklu taramaları mümkündür. Çizik uzunluğu, uç aşınmasını ve yüzey pürüzlülüğünün etkisini azaltır.

Mehr zu Scratch und Mikro-Scratch-Tests

... ve ZHN ile daha fazla uygulama

Yapışma ölçümleri (örneğin sıvılar)
50 mm kalınlığındaki çok ince, sert tabakalarda bile elastiklik modülünün belirlenmesi için bilya ile saf elastik ölçümler
Mikro çekme testleri
Az sayıda döngü ile yorulma ölçümleri

Mehr zur Nanoindentierung

Ürünle ilgili sorularınız mı var?

Mühendislerimiz ile iletişime geçin.
Yardımcı olmaktan mutluluk duyarız!

Şimdi bize ulaşın

İlgili ürünler ve aksesuarlar

Enteresan uygulamalar

Batıcı Uçlu Test ISO 14577

ISO 14577'ye göre aletli penetrant testi, mekanik malzeme özelliklerinin kapsamlı bir tanımına izin verir.

yere Batıcı Uçlu Test ISO 14577

Nano indentasyon

Nano indentasyon, gerekli kuvvet ve yer değiştirme çözünürlüğü ile ince katmanların veya küçük yüzey alanlarının kapsamlı mekanik karakterizasyonudur.

yere Nano indentasyon

Dokümanlar

Ürün broşürü: ZwickRoell ile sertliği kontrol edin PDF 2 MB
- DE
- EN
Ürün bilgileri: ZHN - Evrensel Nanomekanik Test Sistemi PDF 2 MB
- DE
- EN
Ürün bilgileri: ZHN nanoindenter için çene PDF 361 KB
- DE
- EN

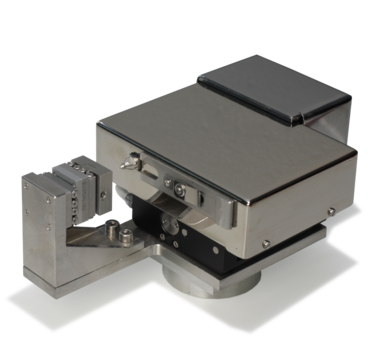

Ürün bilgileri: ZHN/SEM - Taramalı elektron mikroskobu için Nanoindenter PDF 1 MB
