Durómetro Vickers ZHV10

Método de ensayo

Vickers
Knoop
Dureza al rayado

Carga de ensayo

0,1 - 10 kg

Variantes

analógico con ocular
con análisis de imagen en PC

Normas

ISO 6507
ASTM E92
ASTM E384
ISO 4545

Progreso con tradición

El durómetro ZHV10 de ZwickRoell ha probado su eficacia especialmente en la determinación de la dureza Vickers.

Existen dos versiones:

En el durómetro analógico, el valor de dureza se calcula a partir de tablas de dureza.
En el durómetro con PC, los resultados se evalúan con el software de ensayos testXpert hardness edition.

Antiguo modelo ZwickRoell 3212 convertido en un moderno durómetro Vickers ZHV10

¡Descubra como convertimos un antiguo durómetro Vickers 3212 de ZwickRoell en el nuevo modelo ZHV10 con conexión a testXpert!

Ventajas y características

Ámbito de aplicación

El durómetro ZHV10 de ZwickRoell según Vickers destaca sobre todo en la determinación de los siguientes valores:

Dureza Vickers
Dureza Knoop
Dureza Brinell
Profundidad de inserción, de templado y de nitruración
Dureza al rayado (variante analógica)

Versión analógica y versión con PC

Los distintos escalones de carga del ZHV10 (HV0,2; HV0,3; HV0,5; HV 1; HV 2; HV3; HV5 y HV10) se obtienen mediante diferentes pesos de carga (Peso básico 200 g; ampliable con pesos de: 100 g, 200 g, 500 g, 2 x 1 kg, 2 kg, 5 kg). La unidad óptica con hasta 5 objetivos intercambiables para distintos aumentos y campos visuales están disponibles para las dos variantes:

En la variante analógica (n.º de ref. 311814) el valor de dureza se calcula a partir de tablas de dureza.

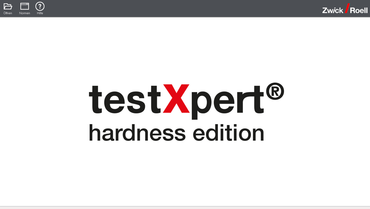

La variante con control por PC (n.º de ref. 353439) funciona con el software de ensayos testXpert hardness edition. Esta destaca por su fácil manejo y gran capacidad de adaptación a las condiciones de ensayo variables. La huella se mide y se evalúa en la pantalla, a partir de líneas de medición creadas de forma manual o automática. Hay un programa de ensayos master para el ensayo de dureza Vickers, Knoop y Brinell disponible para realizar mediciones en serie. Se puede ampliar con ensayos secuenciales de dureza y medición automática de la huella. Además de las mesas de coordenadas manuales y digitales, hay una amplia gama de accesorios disponible.

Ventajas del durómetro Vickers ZHV10

Manejo sencillo
Altura de la zona de trabajo flexible, giratoria 180°
Carga por masa (peso) con indentador guiado de baja fricción
Palanca para iniciar la secuencia de carga al realizar una indentación y para la descarga
Diversos prismas y dispositivos de fijación, así como un tornillo paralelo para la fijación de las probetas, disponibles de forma opcional.

Variantes y accesorios

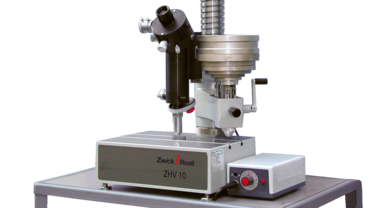

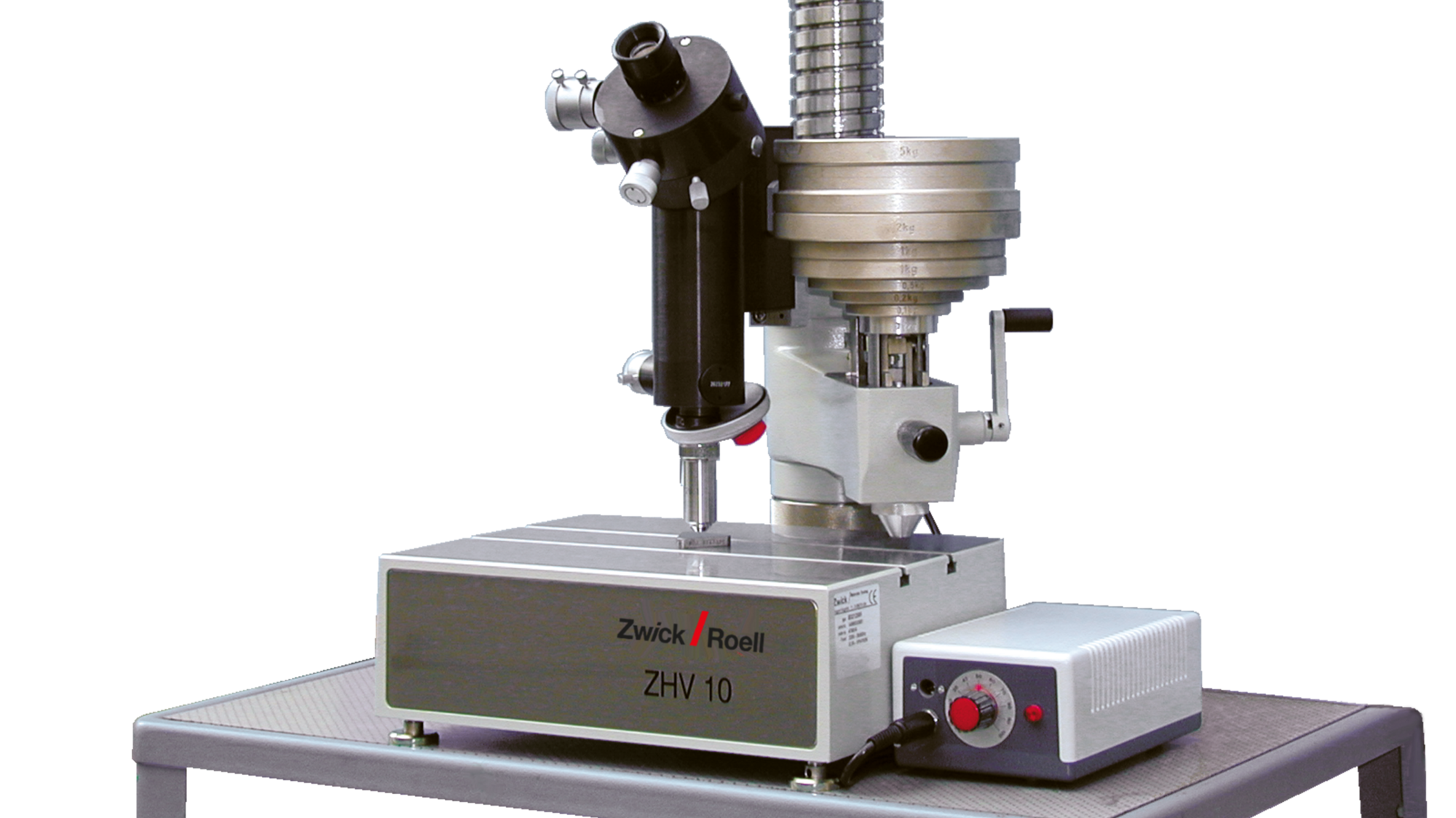

Durómetro ZHV10 analógico de ZwickRoell

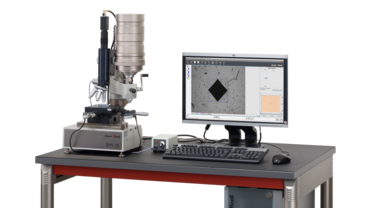

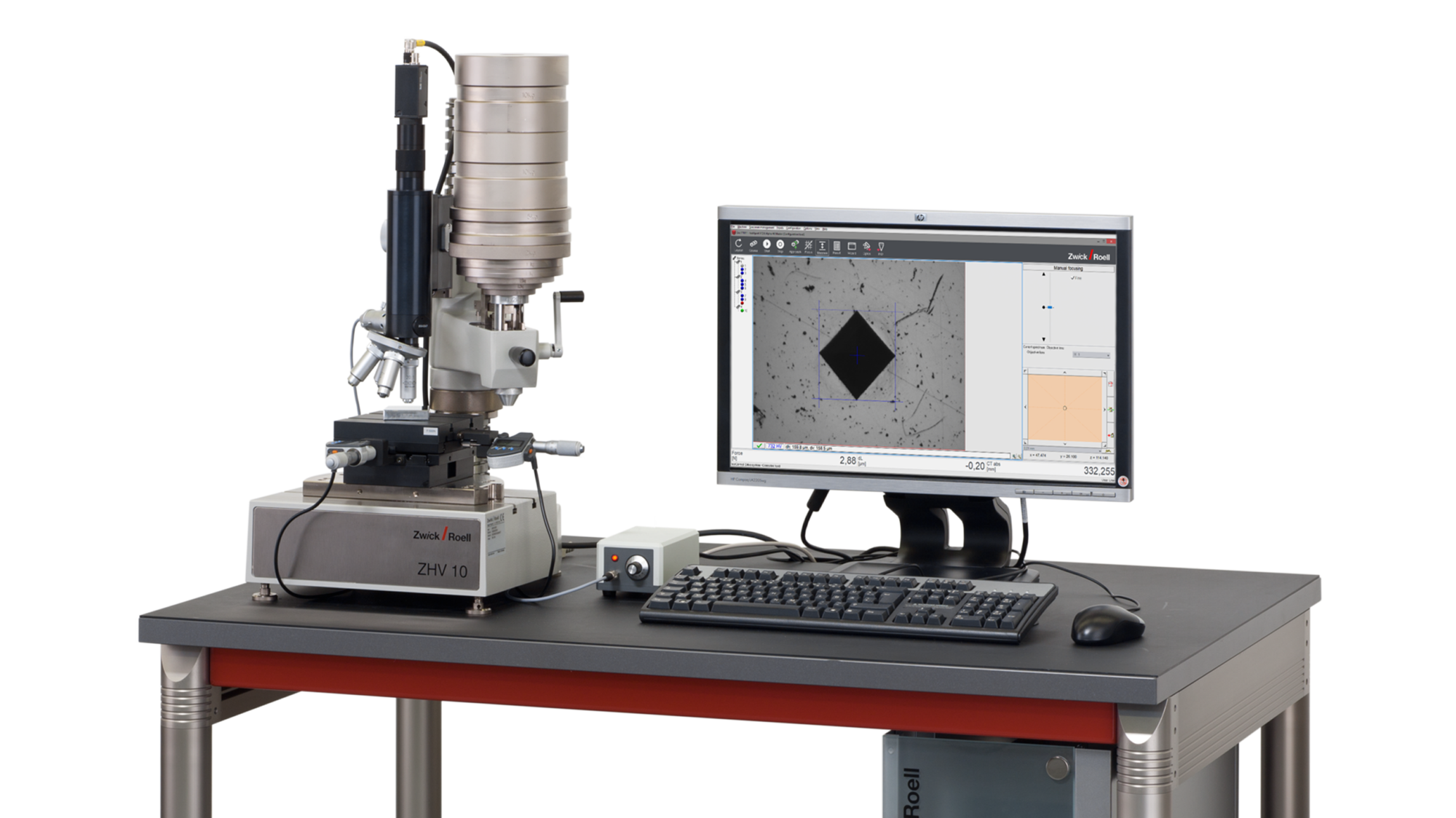

Durómetro ZHV10 Vickers con PC

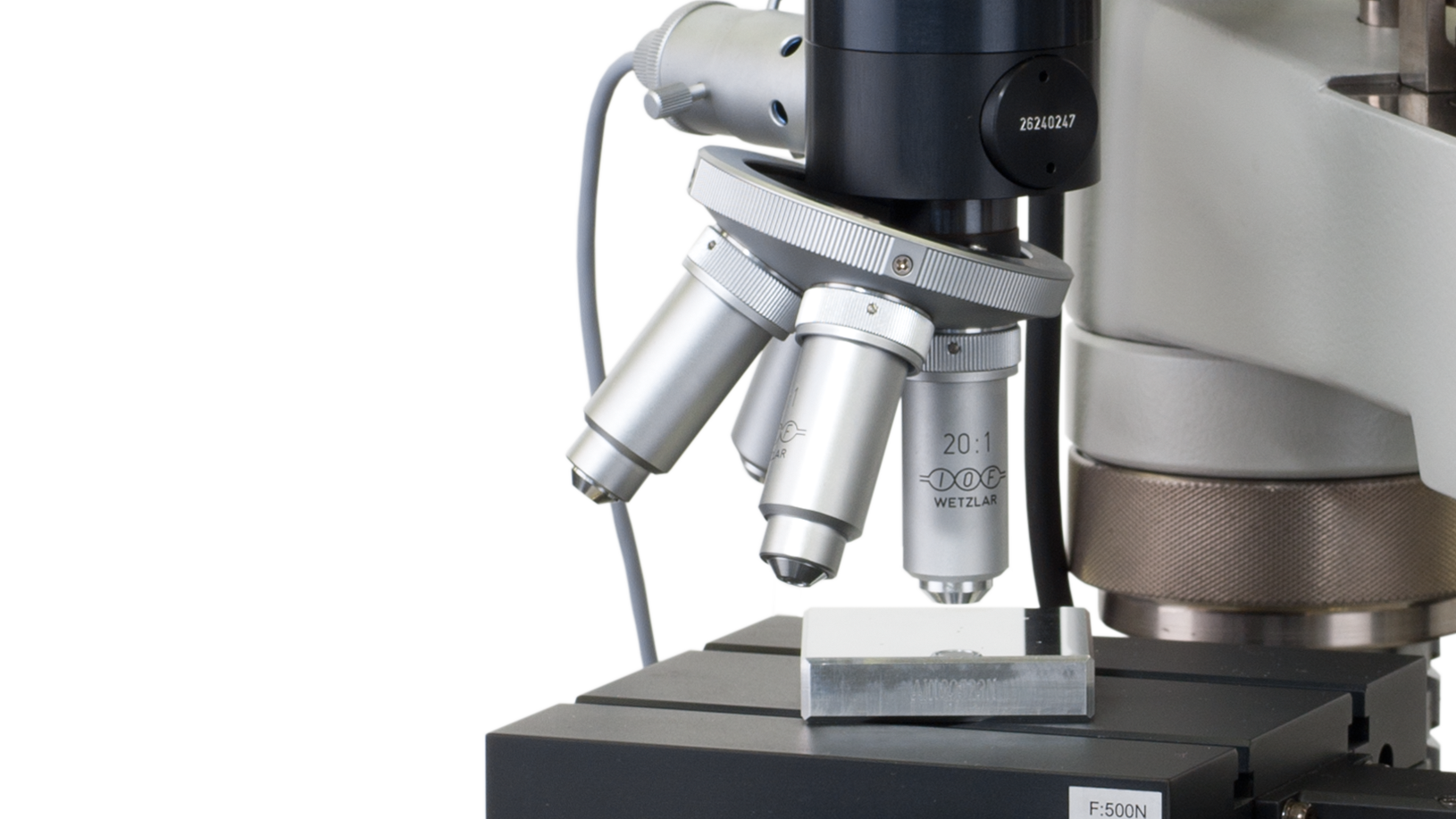

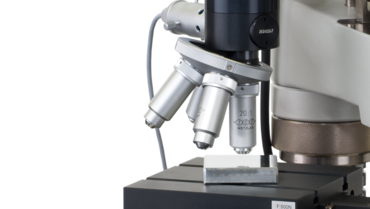

Objetivos para el ZHV10

Objetivos intercambiables para diferentes aumentos y campos visuales disponibles para ambas ejecuciones. ¡Seleccione entre aumentos de 5, 10, 20, 40 y 60 según el campo de aplicación!

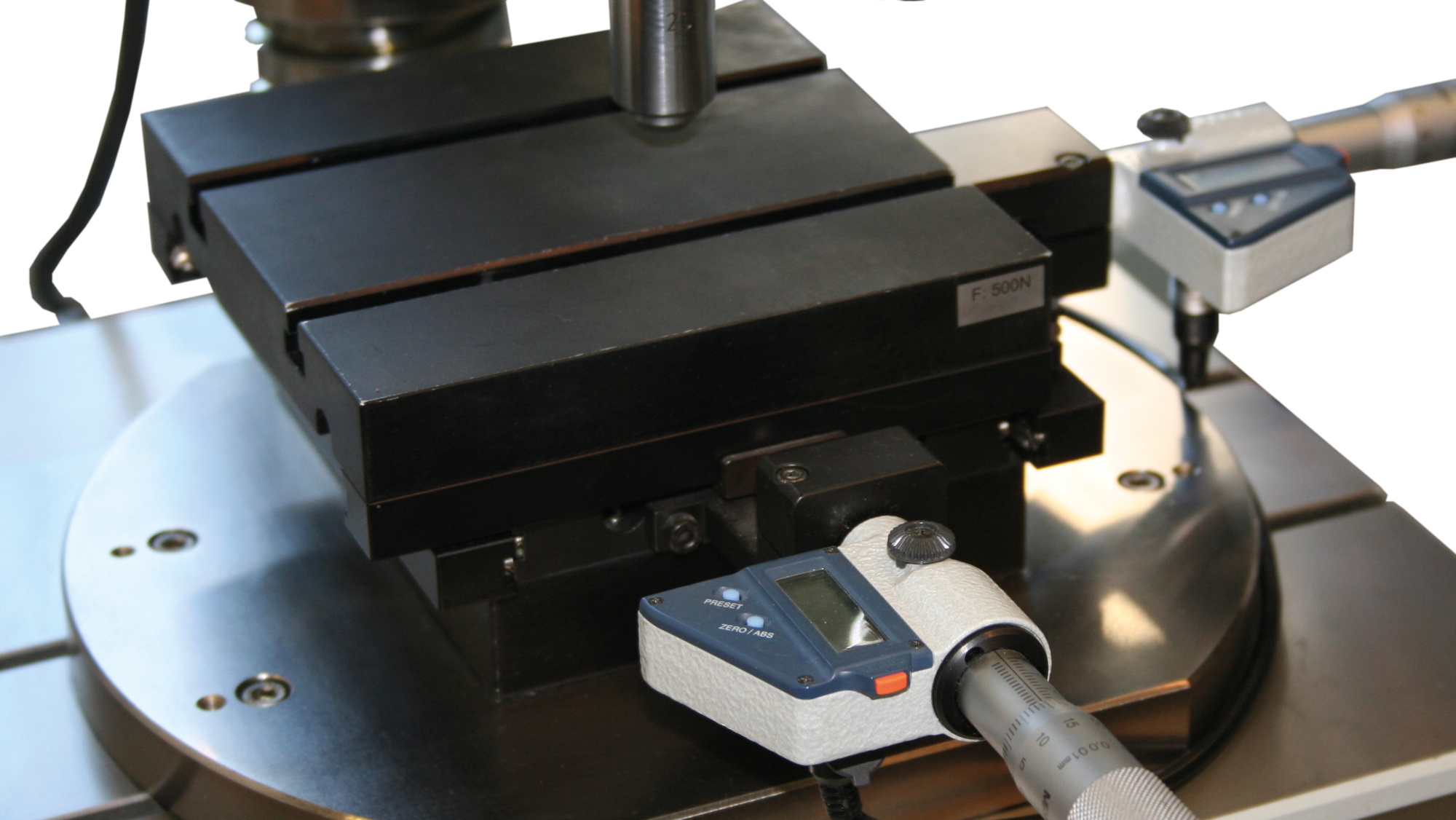

Mesa de coordenadas con micrómetros digitales

Hay diferentes mesas de coordenadas disponibles: con micrómetros manuales o digitales para la transmisión de las posiciones de medición a testXpert. Opcionalmente, también hay varios prismas y dispositivos de fijación, así como un tornillo paralelo para la fijación de las probetas.

Descripción técnica

N.º artículo	311814	353439
Tipo	Durómetro Vickers analógico, para evaluación manual	Durómetro Vickers, variante PC
Escalones de cargas	HV 0,2 ... HV 10	HV 0,2 ... HV 10
Carga alternante	manualmente	manualmente
En el volumen de suministro:	Iluminación LED	Iluminación LED Cámara GigE, alta resolución, 1,4 megapíxeles Licencias de software
Se requiere:	Indentador (véase abajo) Objetivos (véase abajo) Fuente de alimentación para iluminación LED (375922)	Indentador (véase abajo) Objetivos (véase abajo) Fuente de alimentación para iluminación LED (375922) Tarjeta gráfica para método de ensayo de dureza (075270)¹ Software de ensayos testXpert PC y monitor

Se garantizaa la compatiblidad de la tarjeta en combinación con PC de la gama ZwickRoell y Windows 10. En caso de uso del PC del cliente, deberá enviarse a ZwickRoell al realizar el pedido.
